立式液压顶升支撑柱腿三维结构设计

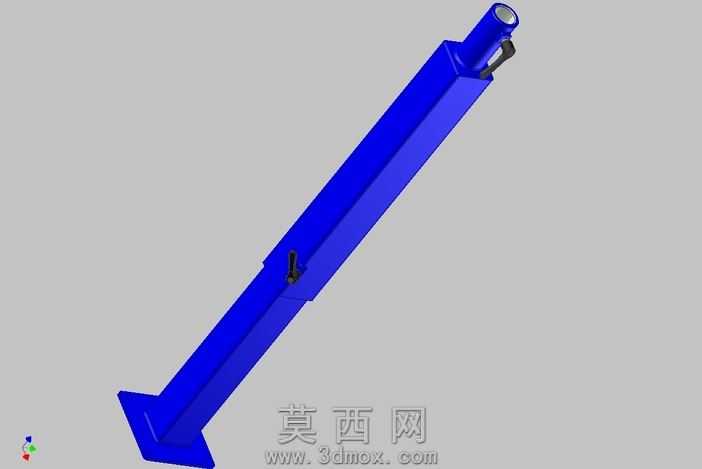

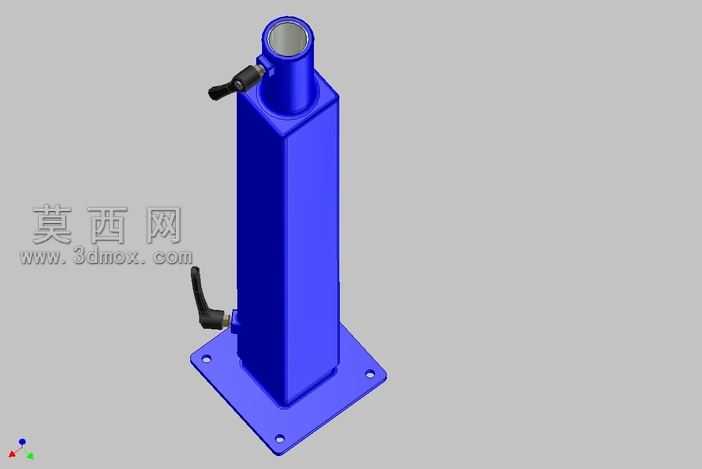

本作品为立式液压顶升支撑柱腿的三维建模成果，建模过程中严格遵循液压支撑构件的实际功能逻辑与尺寸比例，首先通过草图绘制完成底部方形安装底座的轮廓构建，对底座的安装孔位、边缘倒角进行精准参数化设定，保证底座安装时的贴合度与结构强度。柱身主体采用等截面方形立柱结构，建模时通过拉伸特征构建柱身基础形态，对柱身表面的加强棱线进行细化处理，既还原了实体构件的外观特征，也通过结构特征的还原体现柱身的抗弯折性能。柱身顶部设置顶升端的限位结构，对顶部的承载端面做了防滑纹理的细节建模，保证顶升作业时接触面的摩擦力符合使用需求。柱身侧面分别设置液压操作手柄与泄压控制阀的结构，建模时对两个操作件的铰接结构、握持形态做了精细化还原，手柄的弯折角度、控制阀的旋钮纹理都按照实际手动操作的人机工程尺寸设定，保证操作姿态的合理性。材质渲染阶段，柱身主体采用工业设备常用的高光蓝色烤漆材质，调整材质的反光度与粗糙度参数，还原金属构件表面喷涂后的质感；操作手柄采用黑色防滑橡胶材质，底座与顶部承载端采用哑光金属材质，通过不同材质的区分清晰展现构件的不同功能区域。结构设计上，内部预留液压腔的装配空间，外部结构的壁厚按照液压承载的强度要求做了等比例设定，底部底座与柱身的连接位置做了圆角过渡处理，避免应力集中问题，整体模型的装配关系清晰，各部件的连接位置、活动部件的运动行程都符合液压顶升构件的实际工作逻辑，可用于液压起重工具的结构展示、教学演示以及相关产品的前期设计参考。
