带安装法兰的轮胎耦合轮组结构设计

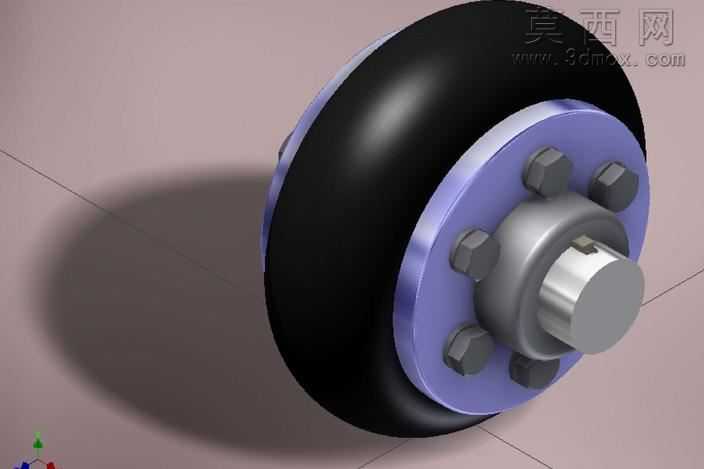

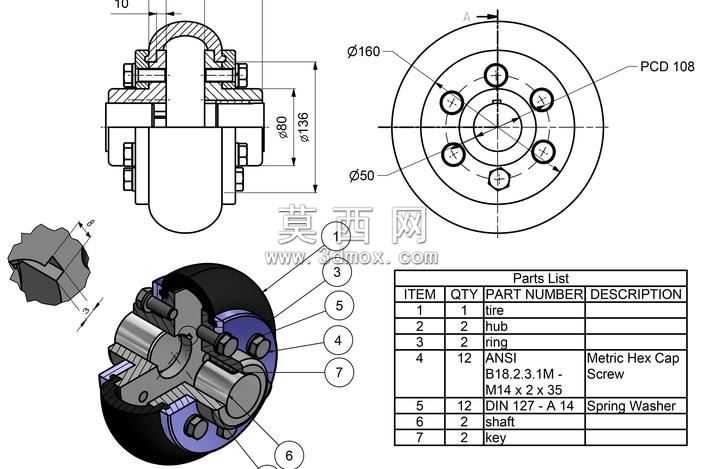

本作品为轮胎耦合轮组的三维参数化建模成果，建模过程严格遵循机械设计装配逻辑，从核心零件到标准紧固件逐一完成特征构建，整体结构还原度高，可直接用于结构验证、装配教学或方案展示。建模初始阶段先完成基准轴与基准面的搭建，以轮组中心轴线为核心装配基准，确保所有回转类零件的同轴度符合设计要求。首先构建轮胎主体，采用橡胶材质的哑光黑质感渲染，还原轮胎外圆的圆弧轮廓与胎面基础形态，轮胎内径与轮毂外圈的配合尺寸严格匹配图纸标注的φ80、φ136参数，保证过盈配合的装配关系准确。其次完成轮毂零件的建模，轮毂采用金属灰的铸铁质感材质，构建出轮毂外圈与轮胎贴合的定位面、中心与轴配合的φ50内孔，以及端面用于安装紧固件的6个均布孔位，孔位分布严格对应PCD108的节圆尺寸，确保安装位置精度。随后构建连接法兰与轴类零件，法兰盘采用镀锌金属的亮银色材质，还原法兰端面的定位台阶、螺栓过孔结构，轴零件采用调质钢的深灰金属质感，构建出轴上与键配合的键槽结构，键槽尺寸与标准平键完全匹配，保证周向定位的可靠性。标准件部分按照零件明细表逐一建模，包含12个公制六角头 cap 螺钉，还原M14×2.35的螺纹段与六角头结构，材质采用发黑处理的碳钢质感；12个弹簧垫圈还原开口斜口结构与弹性形变的细节特征，材质采用弹簧钢的金属质感；2个平键还原矩形截面与圆角端部结构，确保与键槽的配合间隙符合公差要求。装配过程按照实际装配顺序完成约束，先将轮胎压装到轮毂外圈完成配合约束，再将轮毂通过键与中心轴完成周向与轴向定位，随后将法兰盘贴合到轮毂端面，穿入螺钉并套入弹簧垫圈，完成螺纹配合约束，最终形成完整的轮组装配体。渲染阶段采用半剖展示方式，对装配体沿中心轴线做半剖切处理，清晰展示内部的轴、键、轮毂、法兰的配合层次，同时保留外部轮胎与紧固件的完整形态，搭配爆炸视角的局部指引标注，将每个零件的安装位置与序号一一对应，配合零件明细表清晰呈现各组件的规格与数量。整体设计兼顾结构合理性与展示直观性，所有配合尺寸均严格遵循机械设计标准，既可以作为机械装配教学的演示模型，也可以为行走类轮组的结构设计提供参考，模型的材质区分清晰，结构细节完整，剖切视角能够让观看者快速理解轮组内部的传动与连接逻辑，避免了外观模型无法展示内部结构的缺陷。
