小型直流电机转子轴剖视结构设计

项目分类:电动机 发布时间:2025-02-16 ID:931807
  • 小型直流电机转子轴剖视结构设计

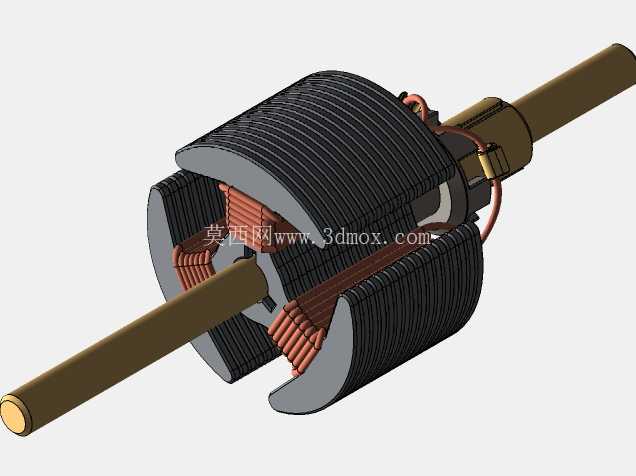

  在小型低压直流驱动场景中,这类带剖视展示的转子轴结构是动力输出的核心承载部件,常见于便携电动工具、小型家电驱动模块、玩具动力单元、车载小功率执行机构这类对安装空间有严格限制的设备里,区别于大功率工业电机转子,这类小型转子的设计核心是在有限的径向尺寸内,平衡电磁转换效率与转轴的机械强度,避免高速转动时出现绕组松脱、轴体挠度超差的问题。从结构剖视能看到,整个转子的铁芯采用叠压硅钢片结构,叠片间的绝缘层可以有效降低转子转动时的涡流损耗,避免铁芯快速升温导致绕组绝缘老化,铁芯的槽型采用半闭口槽设计,既方便漆包线的嵌装作业,又能减少气隙磁阻的波动,降低电机运行时的齿槽转矩,让转子启动时不会出现明显的卡顿感,低速转动时的输出扭矩更平稳。转轴采用阶梯轴结构,不同轴段的直径匹配对应的安装需求:两端的光轴段是和端盖轴承配合的安装位,轴颈的尺寸公差需要和轴承内圈的过盈量匹配,过盈量太大会导致轴承装配后游隙过小,转动时温升过快,过盈量太小则会出现转轴和轴承内圈相对滑动的跑圈问题,长期运行会磨损轴颈导致转子偏心,转动时出现明显的振动和噪音。中间和铁芯配合的轴段加工有滚花结构,用来增强和铁芯内孔的结合力,避免电机频繁正反转时,铁芯和转轴之间出现相对转动,导致输出扭矩丢失。

  绕组部分采用聚酯漆包圆铜线绕制,嵌装完成后槽内会插入绝缘槽楔固定绕组端部,绕组的引出线连接到转轴一端的换向器上,换向器的铜片和绕组端部采用点焊固定,外部的碳刷和换向器表面接触,在转子转动时持续切换绕组内的电流方向,保证转子能持续受到定向的电磁转矩,带动转轴持续转动。设计这类小型转子时,首先要匹配定子的永磁体磁路参数,确定铁芯的叠厚和槽内绕组的匝数,匝数过多会导致绕组电阻过大,电机空载转速偏低,输出扭矩不足;匝数过少则会导致空载电流过大,电机空载时就会出现过热问题,甚至烧坏绕组。

  其次要做转轴的挠度校核,因为这类小型转子的转轴长径比偏大,如果轴的直径选得过小,当转子铁芯和绕组的重量叠加后,高速转动时的离心力会让轴的弯曲变形量超过轴承允许的偏心范围,导致转子外圆和定子内壁出现扫膛问题,轻则磨坏铁芯表面的绝缘层,重则直接卡死转子烧毁电机。安装边界上,这类转子的总长度需要匹配电机机壳的内部轴向空间,两端轴伸的长度要分别适配负载连接端和换向器的安装位置,铁芯的外圆直径和定子内壁之间要保留均匀的气隙,气隙值通常控制在0.2到0.5毫米之间,气隙过大会导致磁阻增加,励磁效率下降,气隙过小则对转轴的同轴度、轴承的装配精度要求极高,批量生产时的良品率会明显下降。

  实际生产装配时,转子完成绕线和换向器焊接后,必须做动平衡校正,在铁芯的端环上去除不平衡量,保证转子在额定转速下转动时的振动值控制在允许范围内,不然电机装配完成后,高速转动时的振动会传递到整个设备上,不仅会产生明显的噪音,还会加速端盖轴承的磨损,缩短整个电机的使用寿命。和普通的交流电机转子不同,这类直流转子的换向器部分是故障高发区域,设计时要保证换向器片间的绝缘可靠,碳刷和换向器的接触压力匹配,避免运行时出现过大的换向火花,烧蚀换向器表面导致接触不良。在一些需要正反转频繁切换的应用场景里,还要对绕组的端部做绑扎固定,用绝缘绑扎带将绕组端部牢牢固定在铁芯端面上,避免频繁换向时的电磁冲击力导致绕组端部变形,蹭到定子内壁造成绝缘破损短路。
