倒置式山地自行车前叉结构三维设计

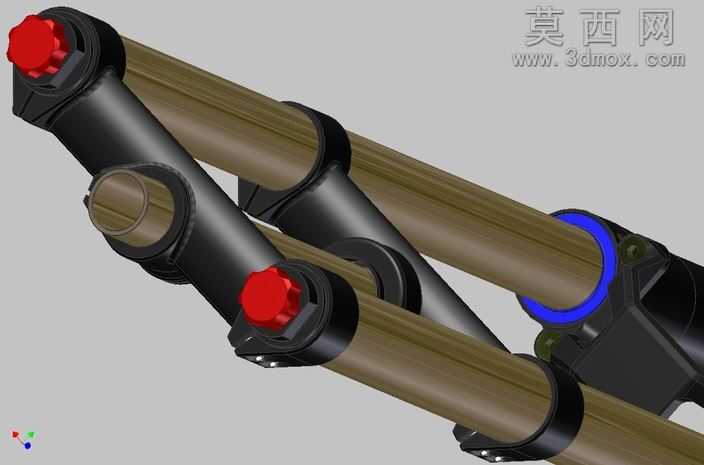

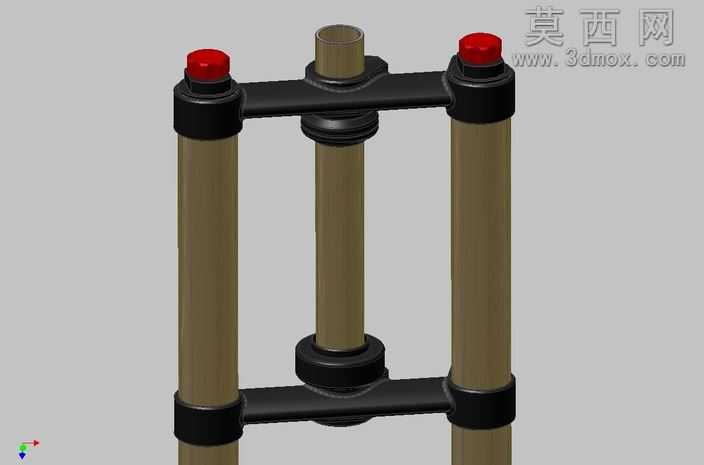

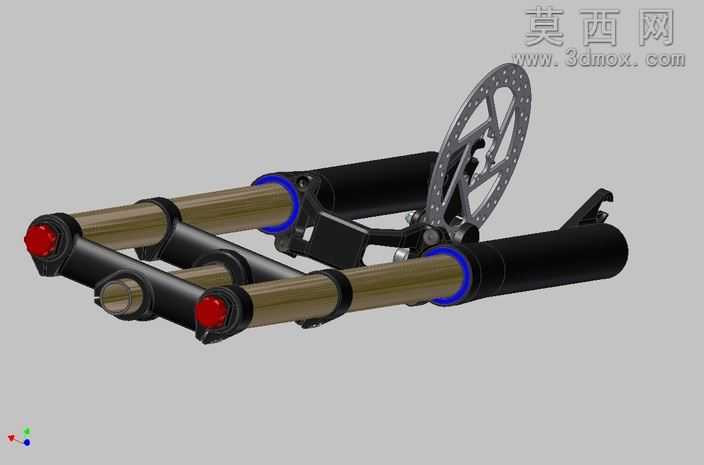

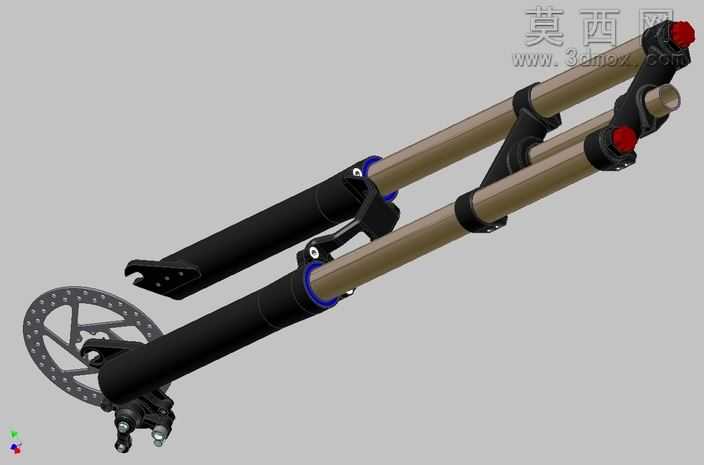

本作品为倒置结构山地自行车前叉的三维参数化建模成果，建模过程中严格遵循自行车零部件的装配公差与实际生产工艺要求，对前叉的各个组成部件进行了精细化的特征构建。首先从整体结构布局入手，区分了内管、外管、阻尼调节端盖、密封组件、叉肩、叉腿等核心功能模块，通过草图绘制、特征拉伸、旋转、扫掠等基础建模命令完成各零件的基础几何构建，针对叉管与端盖的螺纹连接部位、密封圈的卡槽结构、阻尼调节旋钮的防滑齿纹等细节特征，采用阵列、倒角、拔模等精细化操作还原真实零件的结构细节，确保各部件之间的装配间隙符合实际装配要求，不存在干涉错位问题。在材质与渲染表现层面，针对不同部件的实际应用材质进行了区分设置：叉管部分采用哑光金属棕的阳极氧化铝合金材质，还原高端前叉内管的硬质氧化质感，调节端盖采用亮面红色工程塑料材质，突出调节部件的视觉辨识度，外管连接部位采用哑光黑色磨砂金属材质，密封胶圈采用高饱和度蓝色橡胶材质，通过调整材质的粗糙度、反射率、凹凸贴图参数，让不同材质的视觉区分度清晰，橡胶圈的弹性质感、金属部件的冷硬质感、塑料旋钮的温润质感都得到准确呈现。在结构设计层面，该前叉采用倒置式布局，将管径更大的外管设置在上端与舵管连接，内管设置在下端与轮轴安装座连接，这种布局能够有效降低前叉的非簧载质量，提升避震动作的响应灵敏度，同时两端的红色调节旋钮分别负责压缩阻尼与回弹阻尼的调节功能，建模时还原了旋钮的多档位卡位结构，蓝色密封组件采用多道唇形密封结构设计，能够在骑行过程中阻挡泥沙、水渍进入叉管内部，延长避震结构的使用寿命，叉管的连接固定环采用分体式抱紧结构，通过螺栓锁紧实现叉管位置的固定，方便用户根据骑行需求调整前叉的行程长度。整体建模过程中对每一个零件都进行了独立的参数化设置，方便后续根据不同轮径、不同行程需求调整前叉的整体尺寸，装配过程采用自底向上的装配逻辑，添加了符合实际运动逻辑的配合约束，能够实现前叉避震压缩动作的动态模拟，可直接用于自行车结构设计验证、产品展示、骑行配件研发参考等场景，模型的细节还原度高，结构逻辑清晰，完整还原了高端山地避震前叉的内部构造与外部造型特征。
