钢制实心轴配双轴承传动结构设计

项目分类:通用机械零部件 发布时间:2025-02-16 ID:932077
  • 钢制实心轴配双轴承传动结构设计
  • 钢制实心轴配双轴承传动结构设计
  • 钢制实心轴配双轴承传动结构设计
  • 钢制实心轴配双轴承传动结构设计
  • 钢制实心轴配双轴承传动结构设计
  • 钢制实心轴配双轴承传动结构设计
  • 钢制实心轴配双轴承传动结构设计
  • 钢制实心轴配双轴承传动结构设计
  • 钢制实心轴配双轴承传动结构设计
  • 钢制实心轴配双轴承传动结构设计
  • 钢制实心轴配双轴承传动结构设计
  • 钢制实心轴配双轴承传动结构设计
  • 钢制实心轴配双轴承传动结构设计
  • 钢制实心轴配双轴承传动结构设计
  • 钢制实心轴配双轴承传动结构设计
  • 钢制实心轴配双轴承传动结构设计

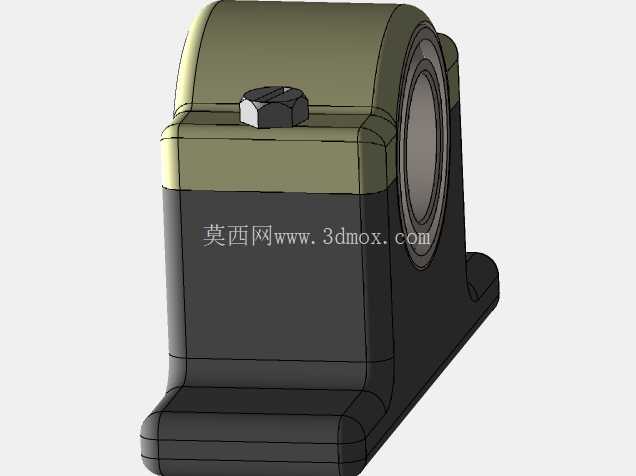

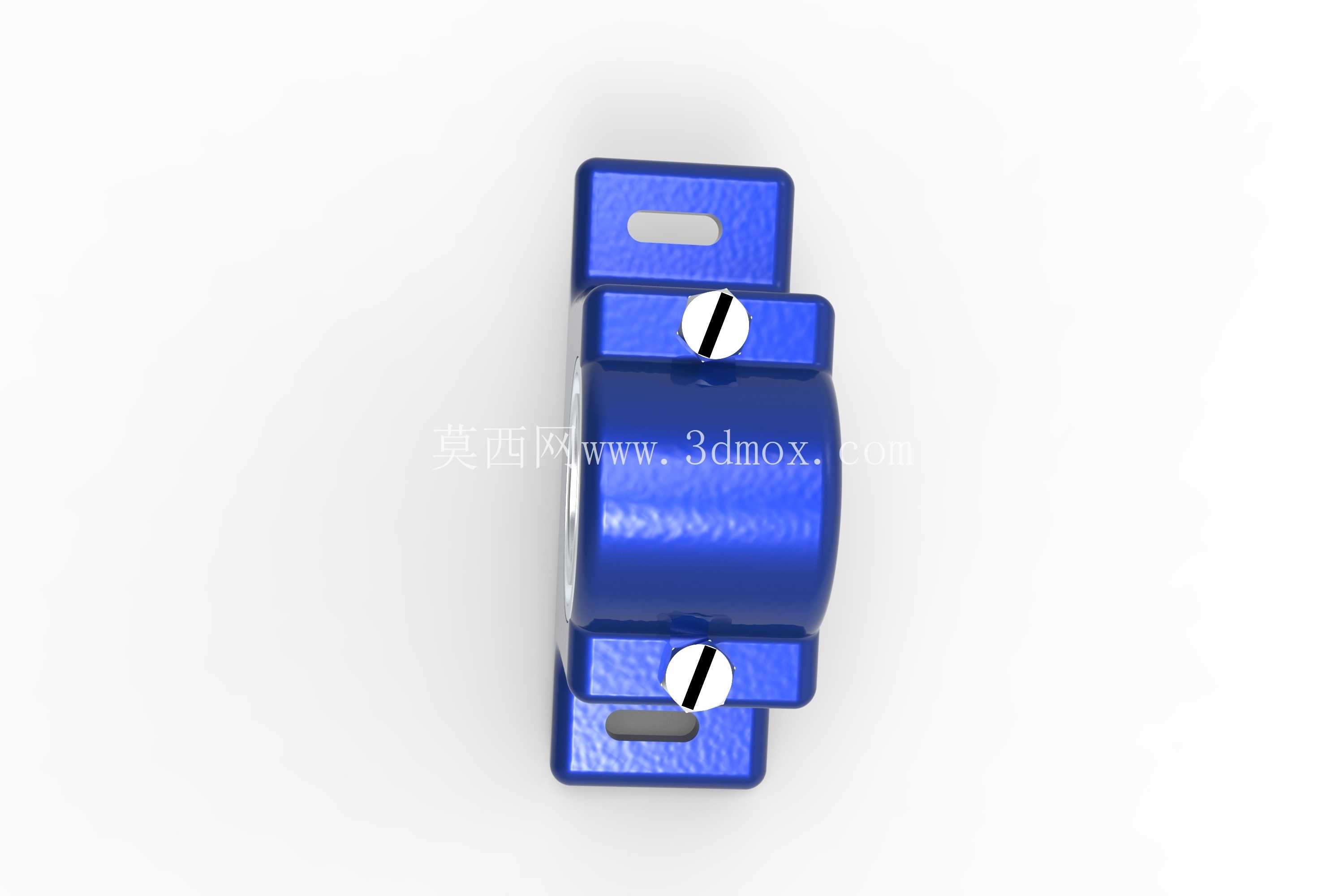

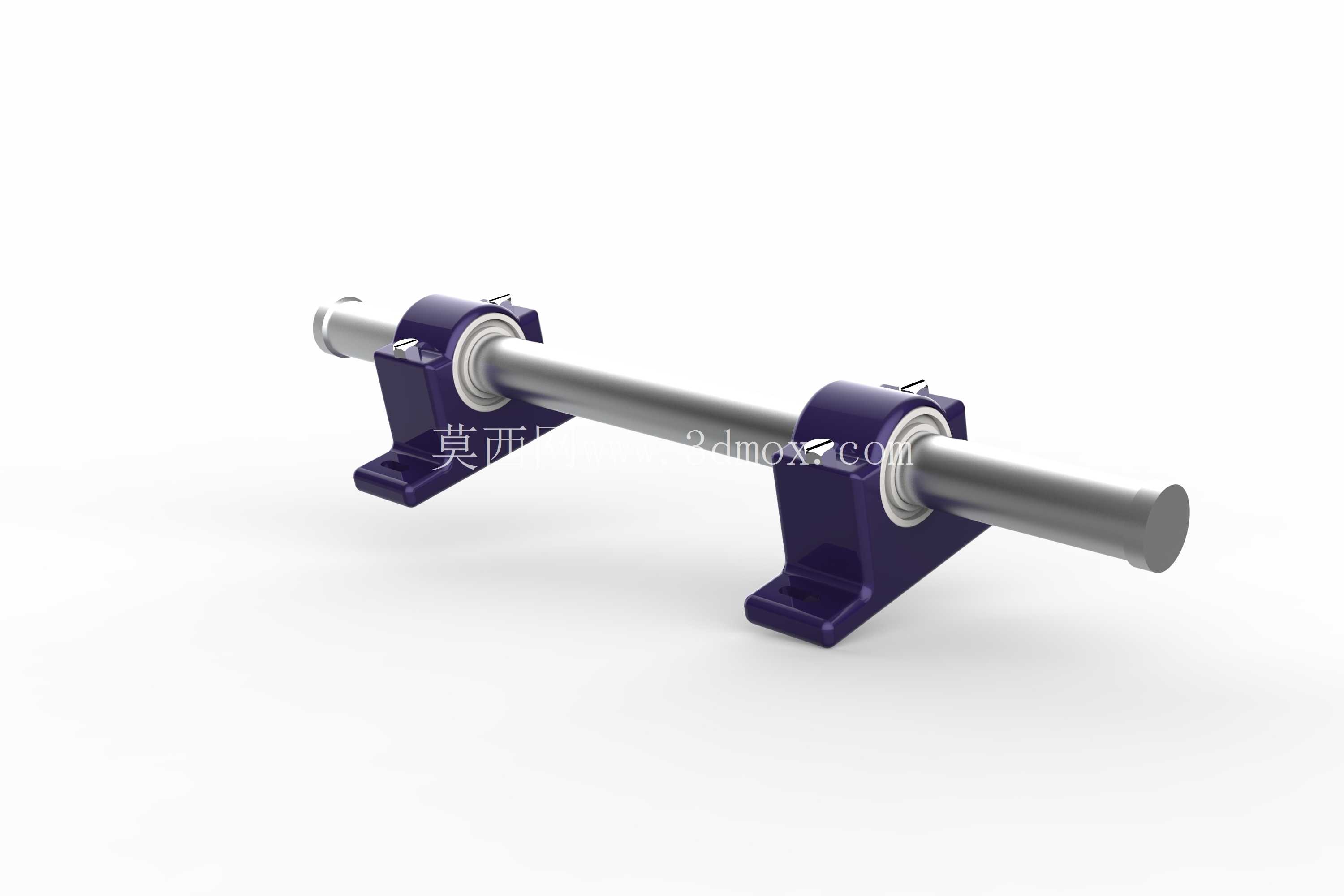

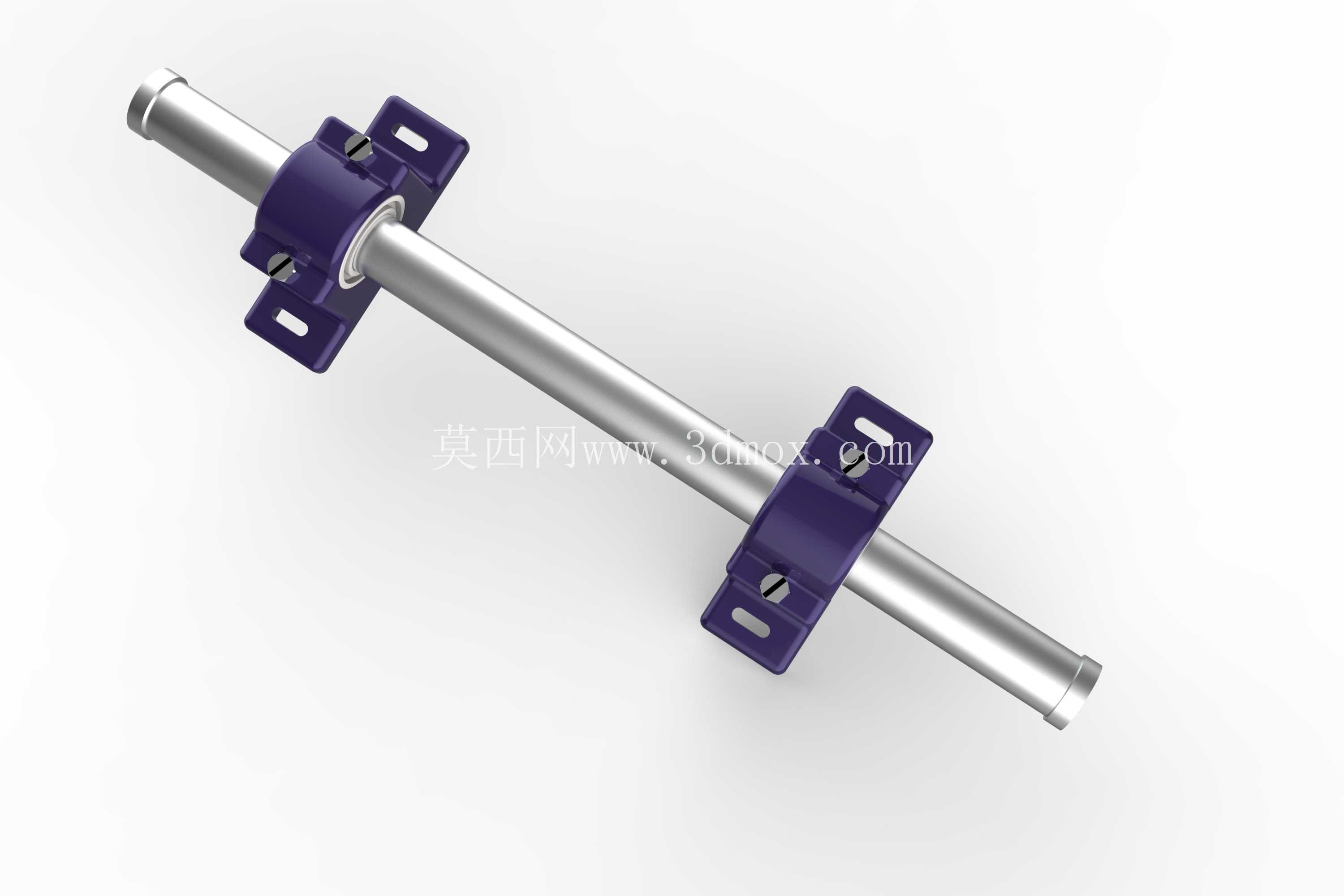

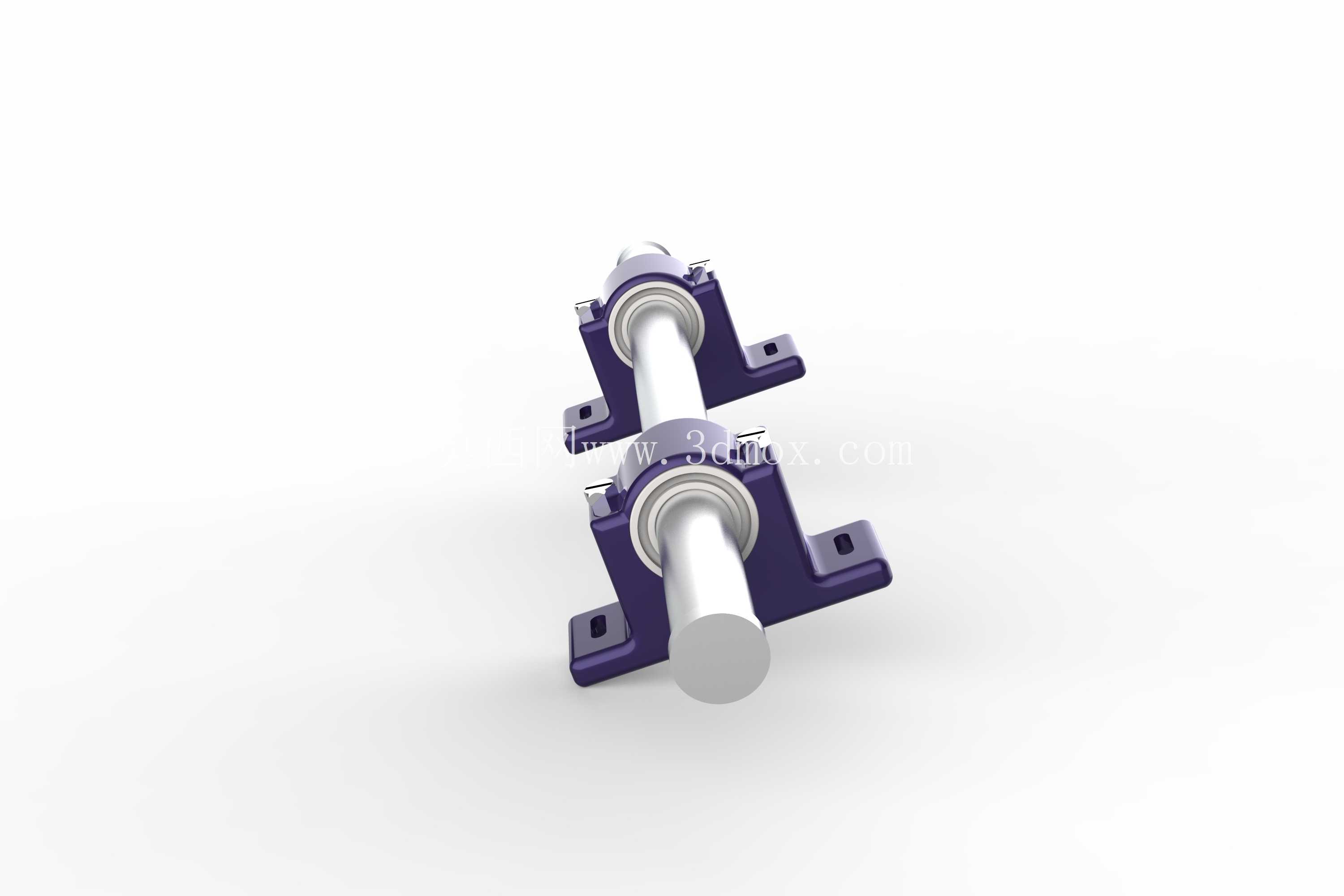

  这套轴系传动结构主要面向中低转速中小功率的动力分流传输场景,常见于小型物料输送设备、轻工生产流水线的动力分配单元,也可适配小型农机、纺织设备的双侧动力输出工位,解决单动力源向两个垂直方向同步传递扭矩的实际工程需求。整套结构以单根钢制实心轴为核心承载部件,搭配两个深沟球轴承作为旋转支撑,轴身预装两个键连接的滑轮,分别承接水平与垂直方向的动力传递路径,无需额外增设中间换向构件即可完成两个垂直方向的动力分流,能有效缩减传动链路的冗余构件,降低整套传动单元的装配复杂度与后期维护成本。

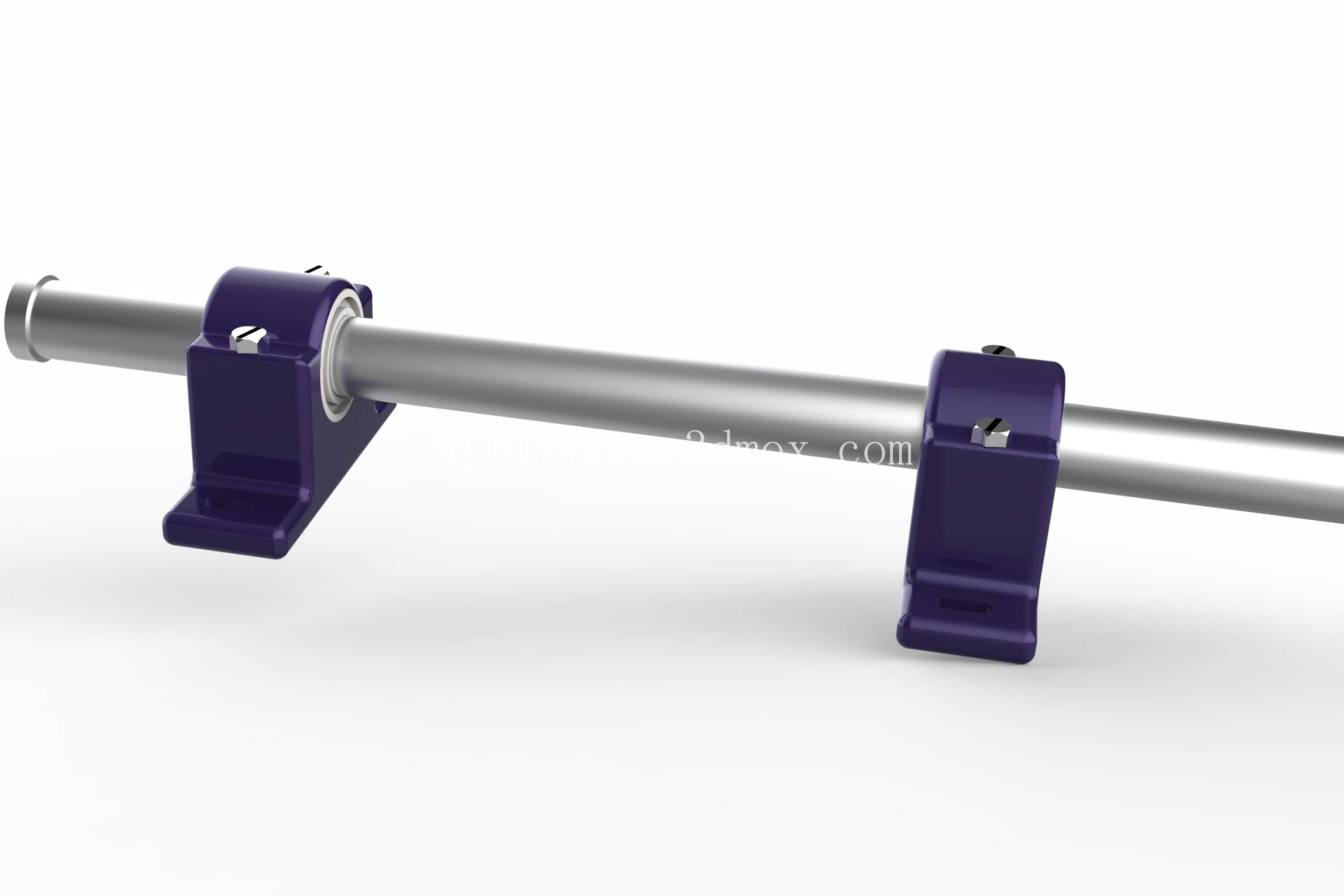

  从实际工况适配角度出发,设计阶段优先考虑了轴系的受力平衡问题,两个支撑轴承的跨距设置为750mm,这个跨距是结合两个滑轮的受力位置反复核算得出的:右侧水平动力输出滑轮位于右侧轴承左侧100mm处,向右侧水平输出扭矩;下方垂直动力输入滑轮位于左侧轴承右侧150mm处,从下方承接垂直方向输入的动力,两个滑轮的受力点分别靠近两侧支撑轴承,能最大程度降低轴身的悬臂弯矩,避免轴系在运转过程中出现过大的挠曲变形,保证滑轮与传动带的啮合精度,减少传动带的偏磨损耗。两个滑轮均采用平键连接的方式与轴身固定,键槽的位置与尺寸按照轴径的标准规范设计,既能保证扭矩传递的可靠性,也方便后期滑轮磨损后的快速拆卸更换,无需对轴身进行破坏性拆解。

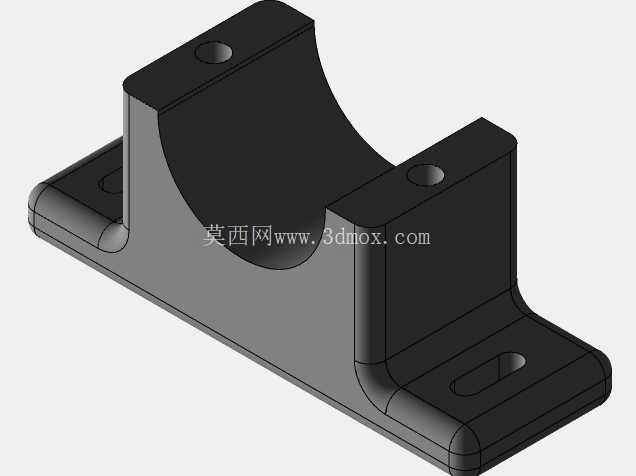

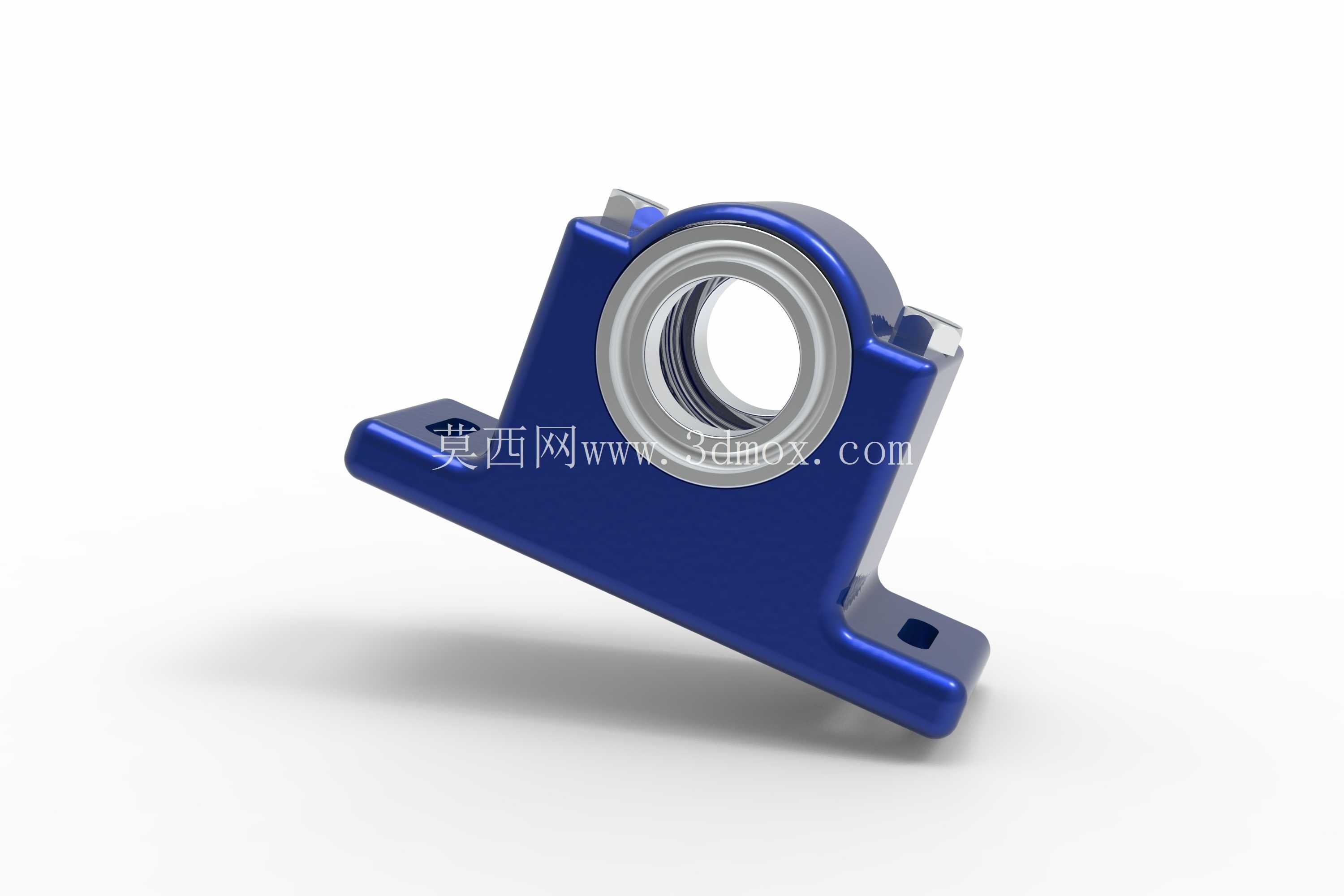

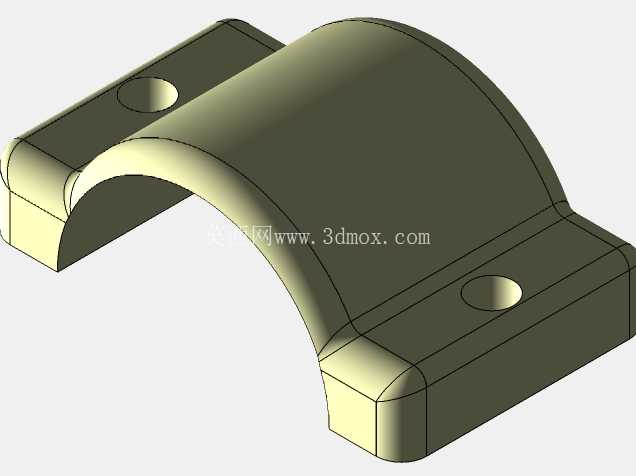

  轴身采用45号钢调质处理的工艺路线,轴径统一设置为45mm,这个直径是结合200转/分转速下15千瓦功率传输的扭矩需求,叠加两个滑轮的径向载荷核算得出的,既满足扭转强度与弯曲强度的安全系数要求,也不会因为轴径过大增加不必要的转动惯量,降低动力传输过程中的无功损耗。配套的两个6909型深沟球轴承,选型时充分考虑了轴系的径向载荷需求,深沟球轴承本身具备一定的调心适配能力,能抵消少量的安装同轴度误差,降低对安装基座的加工精度要求,适合中小型设备的现场装配场景。轴承的安装位设置了标准的轴肩定位结构,轴承内圈靠轴肩轴向固定,外圈可适配标准轴承座的安装孔位,安装边界完全符合6909轴承的通用安装尺寸规范,不需要定制特殊规格的轴承座,能大幅降低设备的配套采购成本。

  设计过程中还重点考虑了传动带的接触适配问题,两个滑轮的轮槽接触角设置为180度,能保证传动带与轮槽的有效接触面积,搭配0.241的摩擦系数,可有效避免动力传输过程中出现打滑丢转的问题,保证动力传递的效率与稳定性。轴系的整体质心位置经过配重核算,装配完成后整体动平衡精度满足中低转速传动的要求,运转过程中不会出现过大的振动与噪音,能适配多数工业生产场景的噪音管控要求。整套结构的所有安装尺寸均采用通用机械设计标准,轴端的倒角、键槽的公差、轴承位的配合公差都符合国家通用机械零部件的公差规范,可直接适配现有多数中小型传动设备的安装接口,不需要对原有设备的基座进行大规模改造,就能直接替换原有老旧的轴系结构,缩短设备改造的周期,降低改造成本。

  在实际装配逻辑上,这套结构采用从中间向两端的装配顺序,先将两个平键压入轴身对应的键槽内,再依次将两个滑轮装配到对应位置并完成轴向固定,之后从轴的两端分别压入两个支撑轴承,最后将装配完成的轴系整体吊装到设备基座的轴承座位置,完成轴承外圈的固定即可进行调试,整个装配流程不需要特殊的专用工装,普通的机修人员借助常规工具即可完成装配与后期的维护拆解。针对长期运转的磨损问题,轴承位预留了标准的润滑脂加注通道,可在不拆解轴系的情况下定期补充润滑脂,延长轴承的使用寿命,减少设备的停机维护时间。两个滑轮的轮槽尺寸适配常规的平型传动带,不需要定制特殊规格的传动带,后期运维的配件采购十分便捷,适合各类中小型加工制造企业的设备配套与改造需求。
