带爬梯护栏支架的卧式储水罐体结构

　　该卧式储水罐体结构的设计，首先要匹配多场景的储水需求，从乡村饮用水集中储放、农田灌溉临时储水、厂区消防备用水存储，到小型化工制程的工艺水暂存，都能适配对应的安装与使用要求。罐体采用卧式圆柱形态，相比立式同容积罐体，重心更低，对安装地面的承重荷载要求更小，尤其适合地基承载力有限的户外场地、厂区屋面等区域布设，同时卧式结构的液位波动幅度更小，取水时的水流稳定性更优，不会出现立式罐体低液位时出水夹带大量空气的问题。

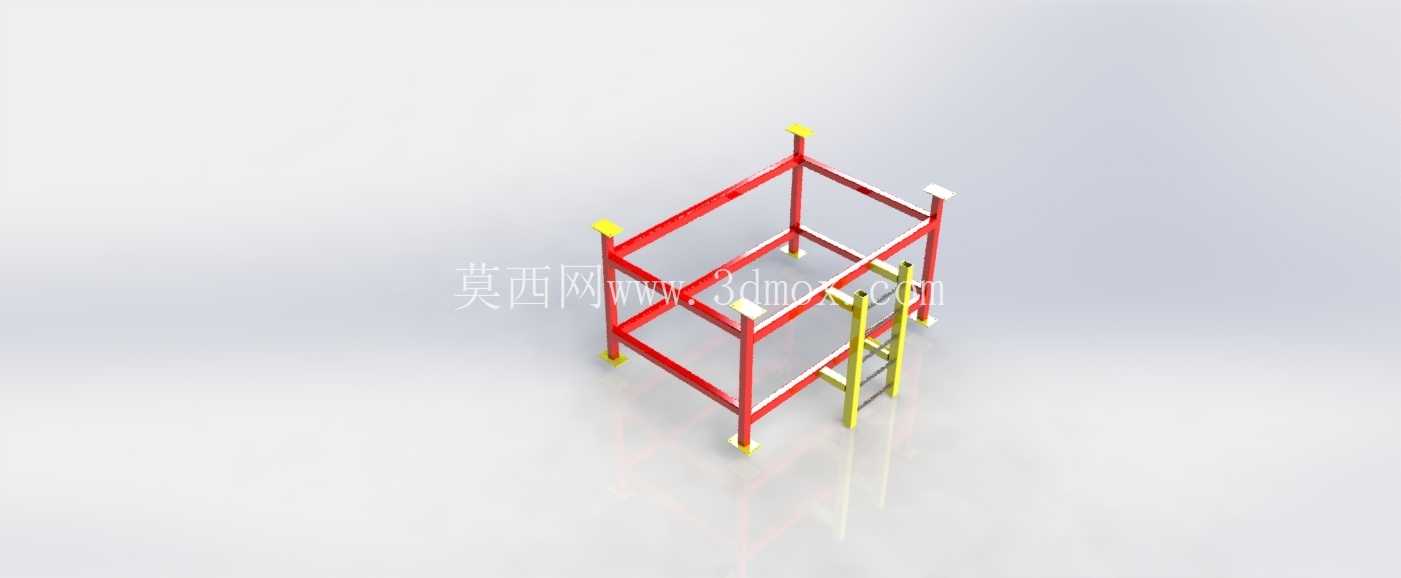

　　罐体外部配套的红色型钢支架，是整个结构的承重核心，设计时采用等边角钢焊接成型，支架的立柱间距根据罐体的长度做均分排布，每处立柱底部预留了地脚螺栓安装孔，安装时可通过膨胀螺栓与混凝土地面固定，也可搭配预埋钢板做焊接固定，适配不同场地的安装条件；支架与罐体接触的位置，设计了弧形托板，托板弧度与罐体外径完全贴合，增大接触面积避免局部应力集中导致罐体变形，托板与罐体之间预留了缓冲垫安装间隙，可加装橡胶垫减少罐体充水后的微震动传导，降低支架连接部位的疲劳损耗。

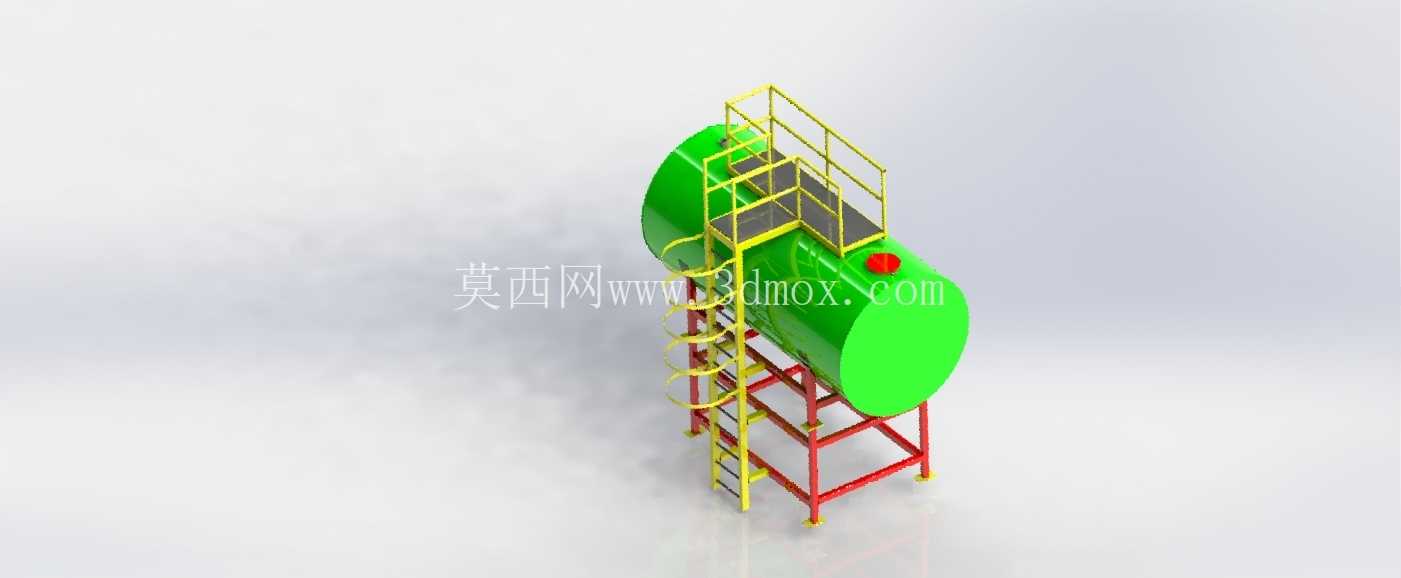

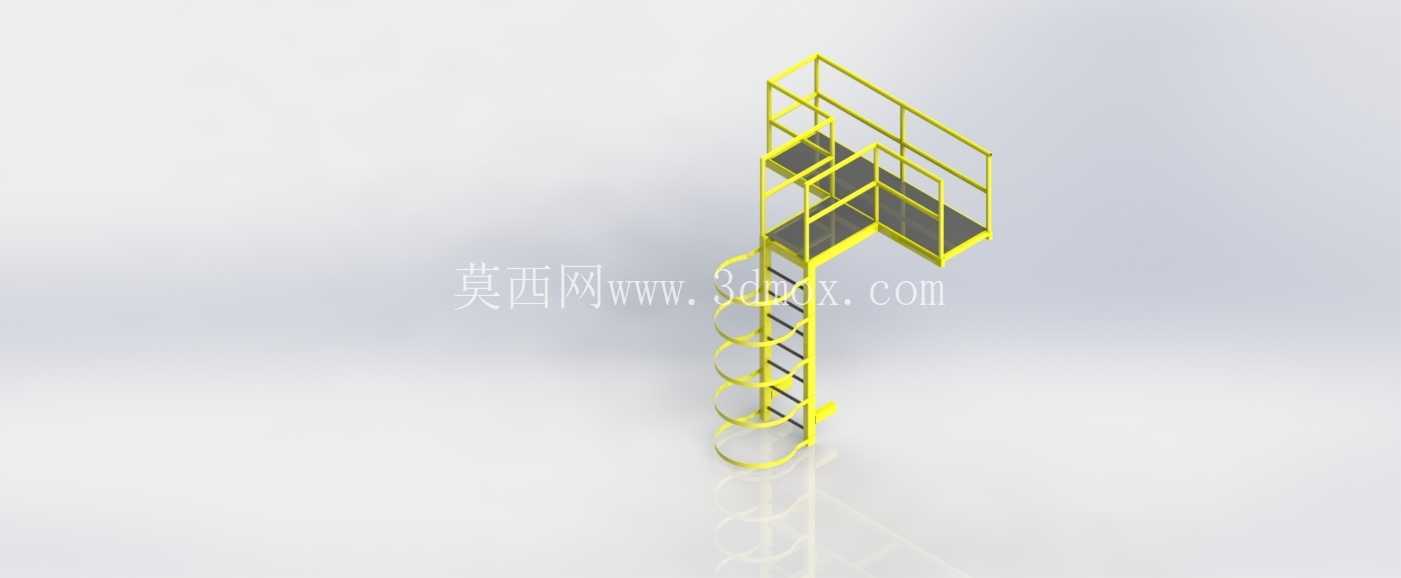

　　罐体顶部设置的黄色安全护栏与直爬梯，是按照高空作业防护要求设计的，爬梯的踏步间距控制在300mm，踏步采用防滑花纹钢板弯折成型，避免运维人员攀爬时打滑；爬梯与罐体连接的部位采用抱箍式固定，不需要在罐体上额外开孔，不会破坏罐体的密封完整性，后期维护更换爬梯时也无需排空罐内水体。顶部的护栏高度符合工业防护标准，护栏底部设置了100mm高的挡脚板，防止工具、杂物从顶部坠落，护栏围合的区域刚好覆盖罐体顶部的人孔与排气阀位置，方便运维人员站在顶部做检修、液位检测、阀门操作等作业，不需要额外搭设临时作业平台。

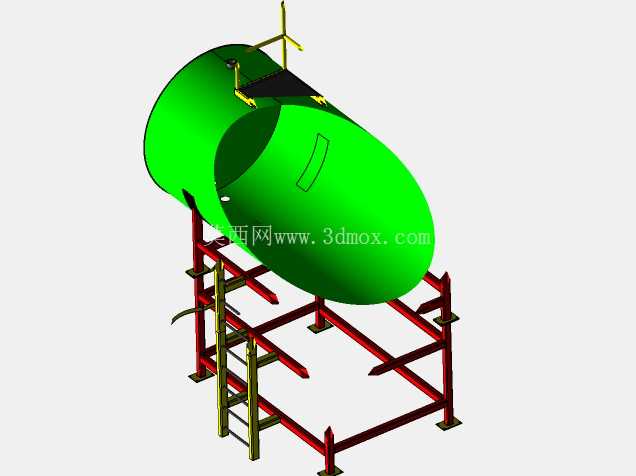

　　罐体本身的设计上，两端采用标准椭圆封头，相比平盖封头受力更均匀，能承受更高的内部静水压力，适合大容量储水的工况；罐体顶部设置的红色部件为排气阀接口，当罐内进水时可自动排出内部空气，避免气堵导致进水不畅，出水时可自动补入空气，防止罐内形成负压抽瘪罐体。设计时还考虑了安装边界的预留，罐体整体长度方向的支架外伸尺寸控制在罐体直径的1/6以内，避免运输时超宽，现场安装时不需要额外做大面积的场地平整，只要保证支架四个支撑点的水平度误差不超过2mm即可，降低现场施工的难度。

　　从实际使用的角度，该结构的所有外露金属部件都做了分色防腐处理，罐体绿色涂层、支架红色涂层、爬梯护栏黄色涂层，不仅起到防腐防锈的作用，还能通过颜色快速区分不同功能部件，现场巡检时可以快速识别支架、爬梯的结构完整性，及时发现锈蚀、变形等隐患。罐体的安装高度经过测算，底部距离地面预留了足够的空间，可在罐体下方安装排污阀、出水管路，不需要额外抬高罐体，同时预留的空间也方便日常对罐体底部做锈蚀检查、漏点修补作业。在结构建模过程中，所有连接部位的焊缝都做了简化示意，实际生产时可根据罐体的壁厚、储水容积调整焊脚高度，支架的型钢规格也可根据实际储水重量做等强度替换，整个模型的装配逻辑完全按照实际生产的装配顺序搭建，从支架定位、罐体吊装落位、爬梯护栏安装到附件装配的流程都可直接作为生产装配的参考，避免建模时出现装配干涉、安装空间不足的问题，比如爬梯与支架之间的间隙预留了足够的操作空间，安装时不会出现扳手等工具无法伸入拧紧紧固件的情况，护栏与罐体顶部的人孔盖开启范围也做了干涉检查，开启人孔盖时不会与护栏发生碰撞。
