伟光EC外转子轴流散热风机结构设计

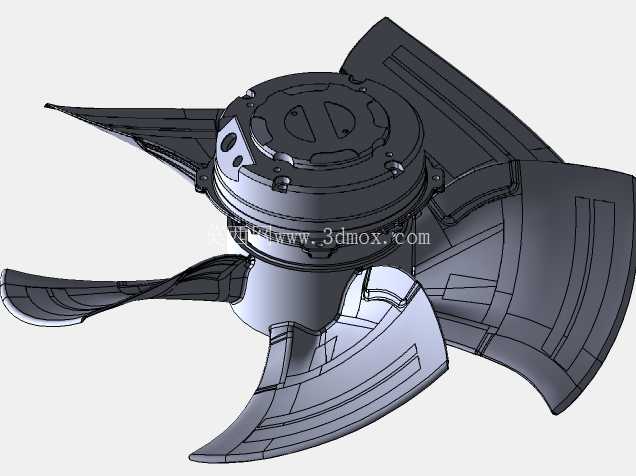

　　这款轴流风机的三维结构完整还原了外转子风机的典型装配逻辑，叶轮与外转子电机壳体直接固连，省去了传统内转子电机所需的长传动轴结构，大幅缩短了整机轴向安装尺寸，在紧凑安装空间的通风散热场景中适配性极强。从实际工程应用来看，这类风机常被用于机柜散热、冷库冷凝机组通风、工业设备排风、新风系统送风等场景，450mm规格的叶轮直径刚好覆盖中小功率换热场景的风量需求，既不会因为风量过小导致换热效率不足，也不会因为功率过大造成能耗浪费与运行噪音超标。

　　从结构设计细节来看，三片式后掠叶轮的曲面造型经过气动优化，叶片根部与轮毂衔接处做了大圆角过渡处理，避免长期高速运行时应力集中导致的叶片断裂问题，叶片前缘做了削边处理，能有效切割进风气流，降低叶尖涡流产生的气动噪音，叶轮做了整体动平衡校准结构预留，安装时可通过轮毂上的平衡块卡槽调整动平衡量，保证运行时的振动值控制在工业设备允许的范围内。外转子电机的壳体本身作为叶轮的安装基座，电机端盖的密封结构做了阶梯式挡边设计，能阻挡日常运行中飞溅的水滴与灰尘进入电机内部，适配潮湿多尘的工业运行环境。

　　安装边界方面，这款风机的安装孔位采用行业通用的方形法兰布局，安装时可直接匹配标准尺寸的风机防护网、导风筒组件，不需要额外做安装转接件，轴向安装空间预留仅需略大于电机本体厚度即可，接线端位于电机侧方的接线盒内，接线时不需要拆解风机主体结构，现场安装维护的操作门槛很低。叶轮与导风筒之间的间隙控制在合理范围内，既避免运行时叶轮晃动蹭到筒壁，也不会因为间隙过大造成气流回流损失，保证风机的运行效率。

　　在三维建模过程中，所有配合面的公差都按照实际加工装配要求做了预留，电机壳体与端盖的止口配合、叶轮与电机轴的过盈配合、安装孔的位置度公差都符合通用风机的制造标准，结构设计师可以直接调用这个模型做设备的通风系统布局，不需要再重新测绘叶轮与电机的外形尺寸，能大幅缩短散热系统的设计周期。选型人员也可以通过这个模型直观核对安装空间是否匹配，提前预判安装时是否会和周边的管路、钣金件产生干涉，避免现场安装时出现尺寸不匹配的问题。

　　实际运行中，这款风机的气流方向为轴向直吹，气流经过叶轮后不会产生大的方向偏转，送风距离远，在需要直吹散热的场景下，比如冷凝器翅片散热、电气柜内部元件散热，能直接将气流带到需要换热的表面，换热效率远高于同功率的离心式小风机。电机采用外转子结构后，散热条件更好，电机运行时产生的热量可以直接被带动的气流带走，不需要额外加装电机散热风叶，进一步简化了结构，降低了整机的故障点。叶轮采用工程塑料或者金属冲压材质的结构预留，模型中叶片的壁厚均匀，符合注塑或者冲压加工的工艺要求，不会出现壁厚突变导致的加工缺陷，量产时的工艺可行性很高。
