EBM外转子轴流散热风机结构设计

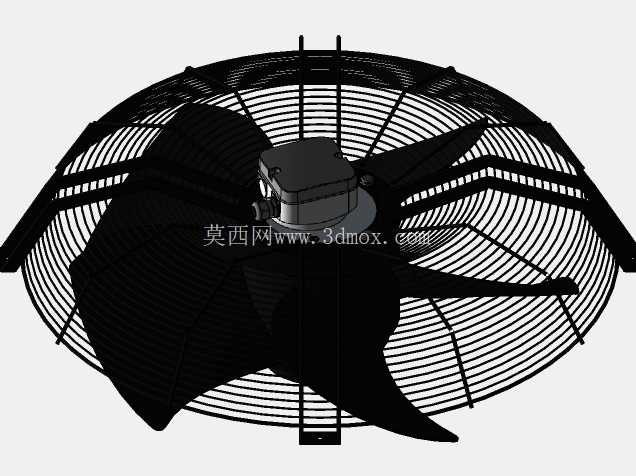

　　这款轴流风机的三维结构还原，完全围绕工业散热场景的实际安装与运行需求搭建，做结构设计时最先考虑的是冷凝器、机柜、换热机组这类设备的安装边界——这类应用场景里，风机往往要贴装在换热翅片组或者机柜侧壁上，预留的安装空间通常是圆形开孔，周边没有多余的避让空间，所以整体采用网罩与风筒一体化的圆形外轮廓，安装支脚直接冲压成型在网罩外圈的四个对称点位上，支脚预留的安装孔位匹配行业通用的M6螺栓规格，不需要额外做转接支架就能直接固定在设备面板上，安装面到电机后端的凸起高度控制在常规散热设备预留的120mm安全距离内，不会和设备内部的管路、线路产生干涉。

　　从功能实现逻辑来看，这款风机采用外转子电机直驱叶轮的结构，没有皮带传动或者齿轮减速的环节，一方面能把传动损耗降到最低，另一方面也减少了易损部件的数量，适合长期连续运行的工业场景。叶轮的叶片采用后掠式扭曲翼型设计，建模时特意还原了叶片从叶根到叶尖的角度渐变，叶根处安装角偏大，能保证靠近电机轮毂区域的气流不会产生紊流，叶尖处安装角收小，配合外圈的导风网罩，能降低叶尖涡产生的气动噪声，实际运行时的出风方向垂直于安装面，气流直吹换热面，不会产生偏流导致的散热不均问题。

　　网罩的结构设计也不是单纯的防护作用，每一根径向辐条和外圈加强筋的排布都做了气动优化，辐条采用扁形截面顺着气流方向布置，不会切割气流产生额外的风阻和啸叫，同时网罩的钢丝直径和网格密度兼顾了防护等级与通风效率，既可以防止异物触碰高速旋转的叶轮，又不会遮挡超过10%的通流面积，保证出风量达到设计要求。电机部分的接线盒设置在风机顶部的居中位置，出线方向预留了防水格兰头的安装位，适配户外或者潮湿工况的走线需求，接线盒的凸起高度没有超出风筒的外轮廓，多台风机并排安装时不会出现互相干涉的情况。

　　做三维建模的时候，特意把各个部件的装配间隙做了精准还原：叶轮和网罩内壁的径向间隙控制在3mm，既保证叶轮高速旋转时不会蹭到网罩，又不会因为间隙过大导致气流回流损失风压；电机定子和外转子的配合公差、轴承位的安装尺寸都按照实际工业风机的加工精度设置，导出工程图时可以直接作为样机试制的参考。在设备选型适配时，这款风机的安装孔距、整体厚度都匹配行业通用的轴流风机安装尺寸，替换原有老旧风机时不需要改动设备的安装面板，只需要核对供电参数与风量风压要求就能直接换装，适合暖通空调、机柜散热、冷库冷凝机组、工业设备通风等多个场景的配套使用。

　　从结构可靠性角度考虑，电机外壳采用压铸铝结构，建模时还原了外壳表面的散热筋结构，电机自身运行产生的热量可以通过外壳散热筋被叶轮带动的气流带走，不需要额外的散热结构；叶轮采用玻纤增强尼龙材质，模型里还原了叶片根部的加强筋结构，长期在高温或者高湿环境下运行不会出现叶片变形断裂的问题；安装支脚和网罩采用一体焊接结构，抗振动性能更好，设备运行时的振动不会导致支脚松动脱落。实际做结构校核时，叶轮的动平衡槽位也在模型里做了体现，出厂前的动平衡校正可以直接在对应位置加配重块，不需要额外改动叶轮结构。
