多工位级进冲压连续模具结构设计

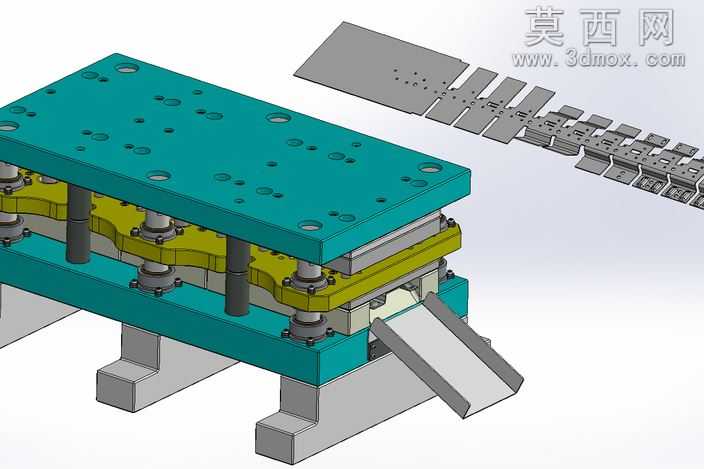

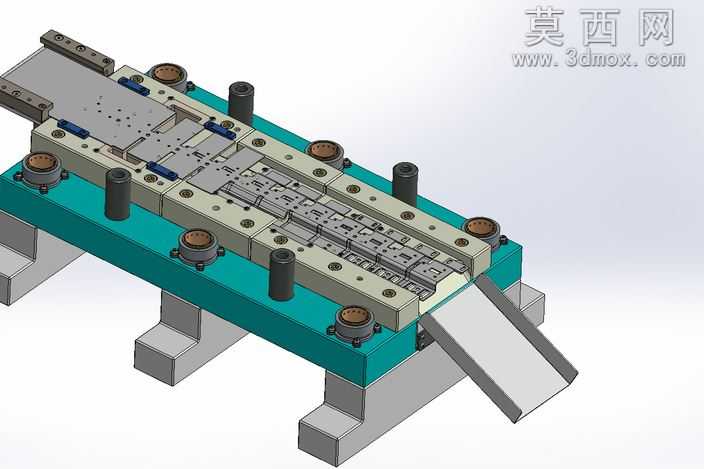

本套模型为多工位级进连续冲压模具，采用三维参数化建模完成整体结构搭建，完整还原了冷冲压连续作业的模具全结构。建模过程中严格遵循冲压模具设计规范，对上下模座、凸模固定板、卸料板、凹模板、导柱导套导向组件、弹性卸料元件、出件导料结构等所有零部件进行了1:1等比例建模，各零件间的装配约束完全匹配实际模具的装配逻辑，无干涉错位问题。渲染阶段针对不同零部件赋予了对应材质属性：上下模座采用铸铁材质表现厚重的金属质感，导柱导套等导向零件赋予轴承钢的高亮金属质感，卸料弹簧等弹性元件设置为弹簧钢的哑光金属质感，冲压料带采用冷轧钢带的银灰色金属质感，出件滑槽采用表面镀锌的金属材质表现，通过光影渲染清晰区分不同功能的模具部件，直观展现模具的分层结构与装配关系。结构设计上，该模具采用多工位排布方式，料带沿导料方向依次完成冲裁、弯曲、成型等多道冲压工序，无需多次定位装夹即可完成复杂五金冲压件的连续加工，模架采用标准后侧导柱模架保证合模精度，卸料板设置独立弹性元件提供均匀卸料力，末端设置倾斜出件滑槽实现成型工件的自动滑落出料，料带的步距定位、工位排布均符合连续冲压的工艺要求，各工位的凸凹模间隙、成型让位结构均做了准确建模还原，完整呈现了级进模连续冲压的作业逻辑与结构特点，可用于冲压模具结构学习、工艺方案参考以及相关教学演示使用。
