多工位级进冲压模具三维结构设计

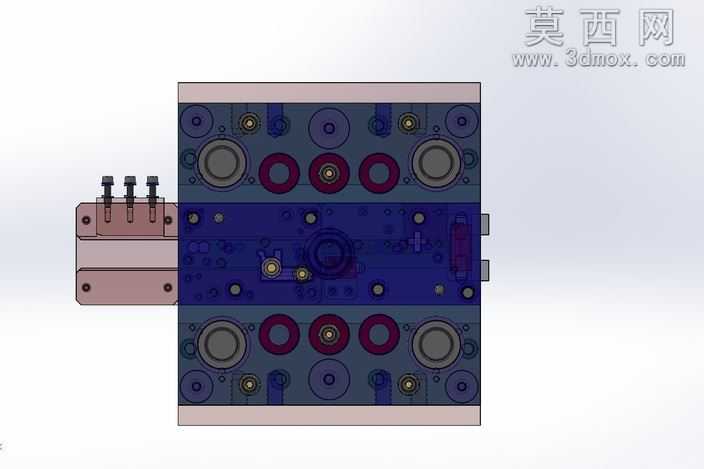

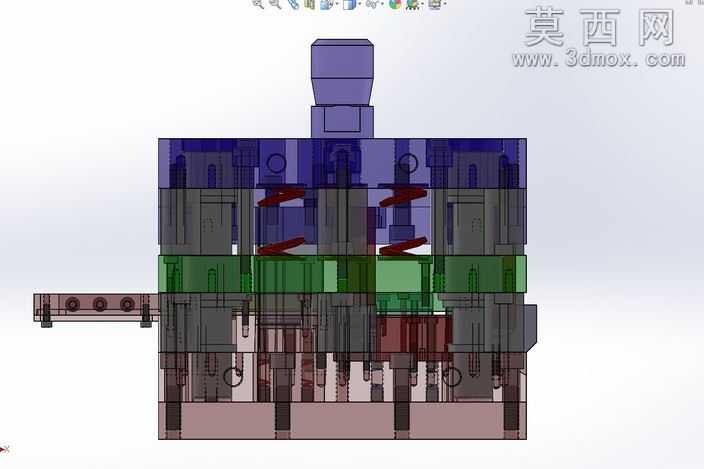

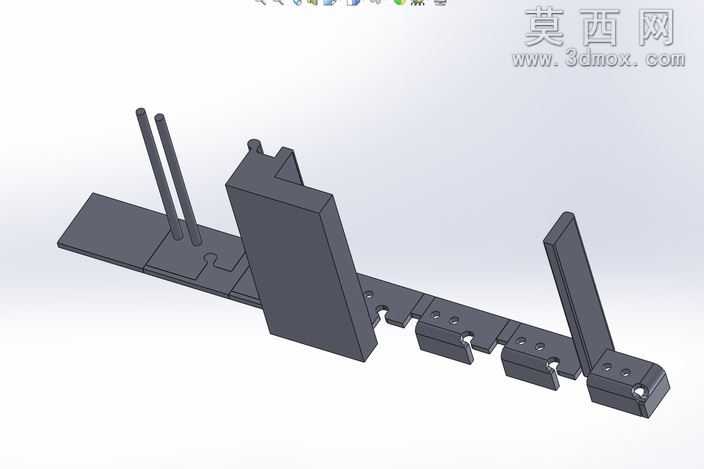

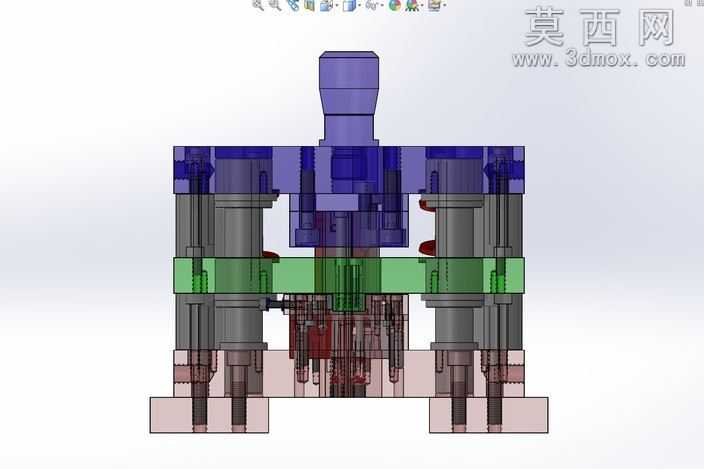

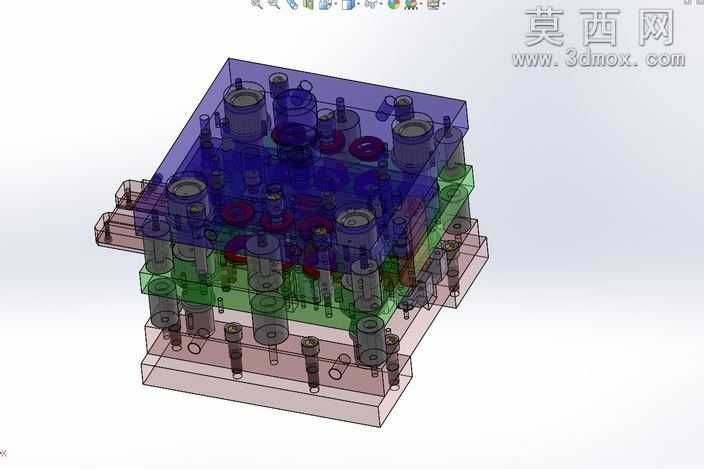

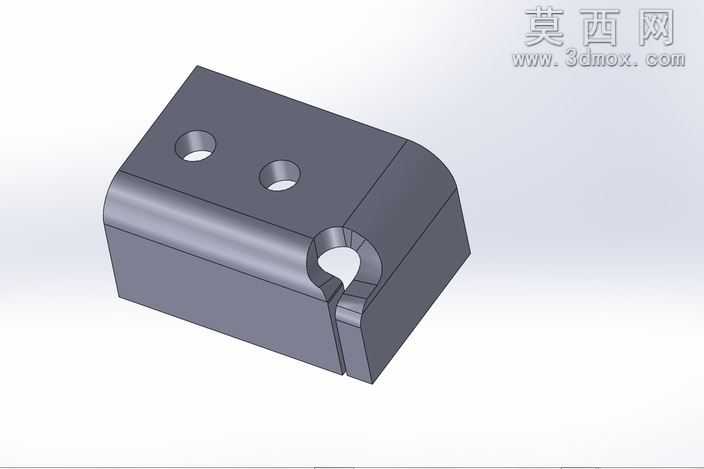

本作品为面向实际量产需求开发的多工位级进冲压模具三维模型，整体建模过程依托三维参数化设计软件完成，采用分层装配的建模逻辑，完整还原了级进模从上模座、凸模固定板、卸料板、凹模板到下模座的全层级结构，所有零部件均按照实际冲压工艺的装配关系完成约束配合，可实现模具开合动作的动态模拟，直观呈现冲压作业过程中各组件的运动轨迹与配合间隙。模型在渲染阶段采用半透明差异化材质区分不同功能层：上模部分的模座与固定板采用半透紫色工程塑料材质渲染，清晰展示内部排布的圆形凸模、定位销、紧固螺栓的安装位置与排布逻辑；中间卸料板层采用半透绿色材质，直观呈现卸料弹性元件、导正销的布局结构；下模部分采用半透棕褐色材质，完整展示凹模镶块、废料排出通道、下模紧固组件的结构细节，无需拆解装配体即可快速掌握模具内部的组件分布。设计过程以真实量产零件的冲压工艺需求为核心依据，前期针对目标零件的切割、弯曲等多道成型工序完成工位排布规划，将多道冲压工序集成在同一套模具的不同工位上，配合条料的步进送料即可依次完成冲裁、弯曲、成型、落料全流程作业，有效减少多套模具的换模调试时间，提升批量冲压生产的加工效率与零件成型精度。模型在完成初始设计后经过实际生产验证，仅针对局部凸模圆角、卸料弹簧弹力参数做细微调整即投入量产，结构设计具备极高的工艺可行性，所有模板的导柱导套配合位置、螺栓销钉的安装孔位均按照机械设计标准完成参数化建模，凸模与凹模的刃口间隙根据冲压材料厚度做精准匹配，卸料板的压料力参数经过反复校核，可有效避免冲压过程中出现条料翘曲、零件成型尺寸超差、刃口崩损等常见问题，整套模型的结构完整性与工艺合理性可作为冲压模具设计学习、同类级进模开发参考的优质案例，帮助设计人员快速掌握多工位级进模的层叠结构设计逻辑、工位排布方法与各功能组件的选型搭配思路。
