多工位级进冲压模具结构设计

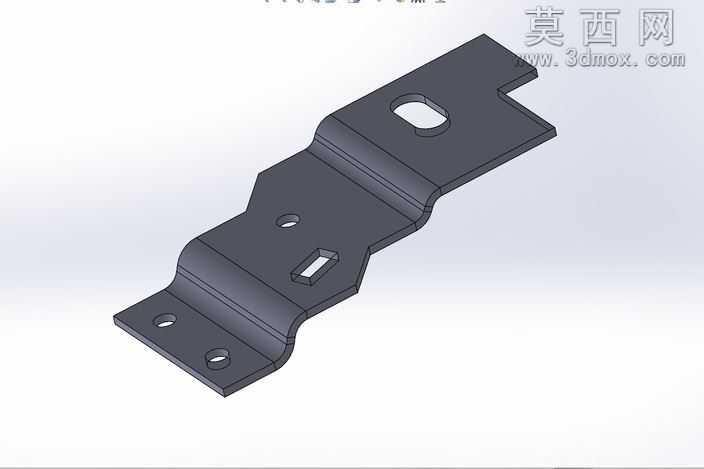

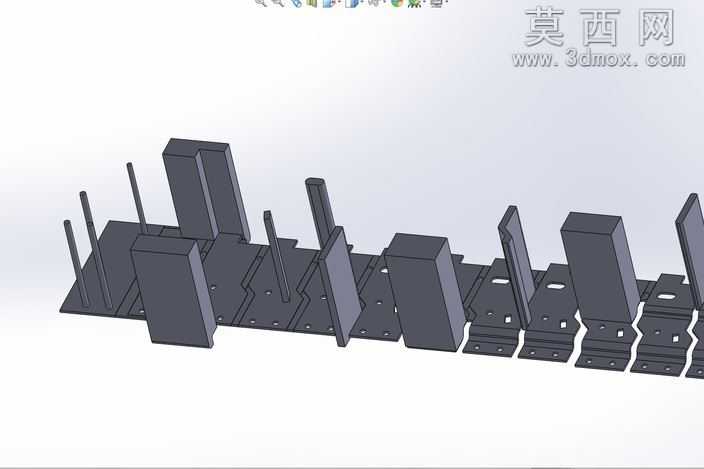

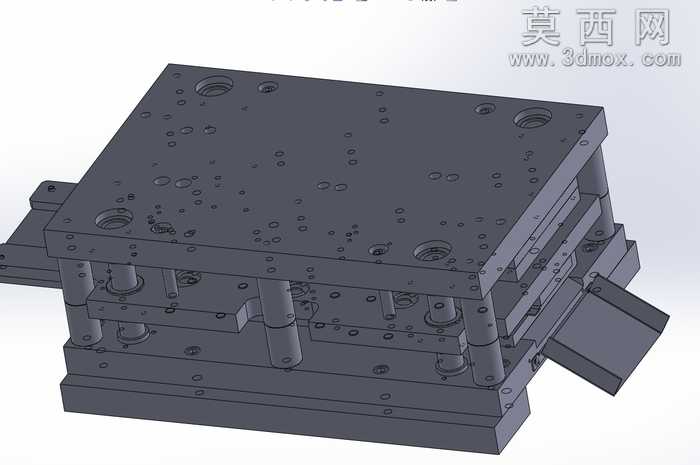

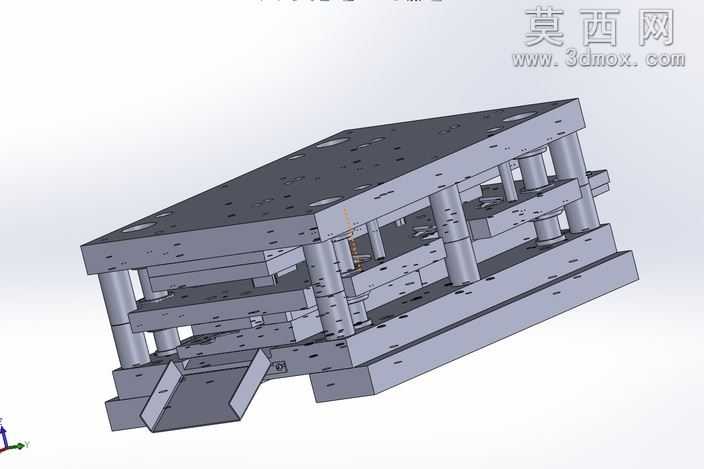

本套级进模三维模型采用参数化建模方式完成整体装配设计，建模过程中严格遵循冲压模具设计规范，对上下模座、凸模固定板、卸料板、凹模板、导柱导套、定位销、紧固螺钉等所有零部件逐一进行特征构建，保证各零件间的装配公差符合实际生产要求。模型渲染阶段采用金属哑光材质模拟模具钢的真实质感，对模板表面的安装孔、定位孔、减重孔等细节做了精细化呈现，导柱导套配合面、凸模刃口部位做了高光处理以突出加工精度要求，整体装配体采用爆炸视角可清晰展示各层级零件的装配关系与配合逻辑。结构设计上，该级进模采用多工位连续冲压布局，设置了导料、定位、冲孔、弯曲、落料等连续工位，搭配弹性卸料结构保证料带送进过程中的平稳性，侧刃定位结构确保每一次冲压的步距精度，模座采用标准模架规格，导柱导套采用滑动配合形式保障上下模合模的同轴度，凸模与固定板采用过盈配合加挂台固定的方式，保证冲压过程中凸模的稳定性，凹模采用镶拼式结构便于后期刃口磨损后的更换维护，卸料板兼具卸料与凸模导向的双重作用，内置弹性元件提供均匀的卸料力，避免冲压过程中工件变形。设计思路围绕连续冲压的高效生产需求展开，在保证模具结构强度的前提下优化各模板的厚度与孔位布局，合理排布各工位的加工顺序，避免工位间的干涉问题，同时兼顾模具的加工工艺性与装配便利性，所有标准件均采用行业通用规格，降低模具的制造与维护成本，模型完整还原了级进模从料带导入到成品工件输出的全流程结构逻辑，可用于冲压模具结构教学、模具设计方案评审以及生产加工前的结构验证参考。
