工业级液晶显示模组三维建模设计

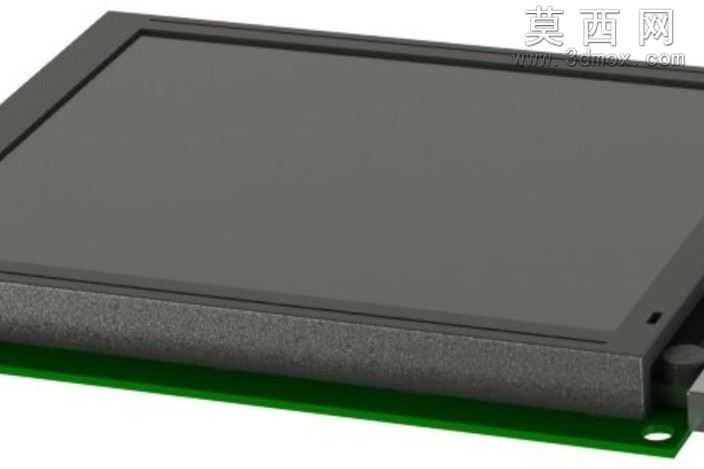

本三维模型针对工业级液晶显示模组进行全参数化精准建模，建模过程严格遵循实物测绘的尺寸比例，完整还原显示模组的整体结构与细节特征。模型主体分为液晶显示面板、金属防护边框、底部PCB载板三个核心部分，在建模阶段首先通过草图绘制勾勒出面板的外轮廓基准，采用拉伸特征构建金属边框的主体结构，对边框边缘的倒角、侧边的定位卡槽、安装孔位等细节进行逐一特征还原，确保每个装配结构的尺寸公差符合实际工业生产的装配要求。材质渲染阶段，为液晶显示面赋予哑光深灰的漫反射材质，模拟液晶面板未点亮时的雾面质感，调整材质的粗糙度参数避免过度反光失真；金属边框部分采用细磨砂金属材质，添加细微的颗粒纹理模拟工业级外壳的喷塑质感，还原金属边框的哑光磨砂触感；底部PCB载板赋予典型的玻纤板深绿色材质，在板边还原金属固定孔的金属包边细节，提升模型的真实感。结构设计上，完整还原了显示模组的层叠装配关系，液晶面板嵌合在金属边框的内侧卡槽中，底部通过缓冲胶层与PCB载板连接，侧边预留的排线接口位置也做了对应结构示意，清晰展现模组的装配逻辑。建模过程中对所有特征进行参数化关联，方便后续根据不同尺寸的同类型显示模组进行参数调整，模型的细节处理兼顾了外观展示与结构验证的需求，既可以用于产品展示渲染，也能够作为结构设计参考用于嵌入式设备的整机装配干涉检查，在曲面处理上对边框的圆角过渡做了连续性优化，避免出现生硬的棱角转折，让模型的视觉效果更贴近真实工业产品的质感，同时对安装孔的位置、孔径尺寸做了精准定位，确保模型能够直接用于后续的结构适配设计。
