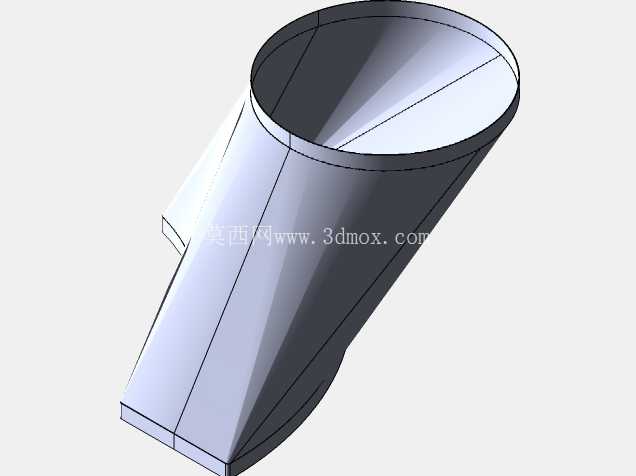

电炉烟雾提取器弧弧圆形过渡连接结构

　　在工业电炉配套的烟气治理系统中，管路衔接位置的结构合理性直接决定整套烟雾提取装置的运行效率，不少现场运维人员都遇到过直角转接位置积灰堵塞、风阻陡增的问题，严重时甚至会导致炉口烟气外溢，影响车间作业环境与人员职业健康。这款弧弧圆形过渡结构，正是针对电炉烟雾提取管路的特殊工况设计的转接部件，区别于常规的直筒对接或者直角弯头，它采用双弧面平滑过渡的构型，从根源上降低管路变向、变径位置的局部风阻。

　　从实际应用场景来看，电炉在熔炼、热处理作业过程中会产生大量含尘高温烟气，烟雾提取器需要在炉口位置形成稳定的负压场，才能将烟气完全捕集送入后续净化单元，而管路系统中每一处突兀的截面变化、角度转折都会造成压损，直接削弱炉口的捕集风速。这款过渡结构安装在提取器吸风段与主风管的衔接位置，两端分别匹配不同管径的圆形风管接口，整个内壁没有任何直角棱边，烟气经过时不会形成涡流区，一方面能减少粉尘在管壁的沉积，降低日常清灰维护的频次，另一方面能最大化保留风机的有效风压，让炉口负压保持稳定，避免烟气逃逸。

　　在设计思路上，这款结构没有采用常规弯头加变径管拼接的方案，而是将变径与转向功能整合为一体，整体采用等壁厚的弧面构型，所有曲面连接处都做了相切约束，保证内壁面的曲率连续，不会出现气流突变的界面。建模过程中优先保证内壁的流线完整性，外壁随内壁做等距偏移，兼顾结构强度与气流性能的平衡。考虑到电炉烟气带有一定温度，结构的壁厚取值兼顾了耐热变形能力与材料成本，安装端的接口尺寸严格匹配通用通风风管的标准外径，不需要额外制作转接法兰就能直接对接，现场安装时只需要在接缝处做密封处理即可，能大幅缩短管路改造的施工周期。

　　从安装边界来看，这款过渡结构的整体占用空间比拼接式的弯头变径组合缩小近百分之二十，对于电炉周边安装空间紧凑的现场场景十分友好，不需要为了避让结构额外调整主风管的排布路线。结构两端的接口同轴度公差控制在机械通风管路的标准范围内，对接后不会出现管路错位导致的漏风问题。弧面的曲率设计经过流道逻辑验证，在常规的电炉烟雾提取风速区间内，局部阻力系数远低于普通直角转接结构，长期运行下能减少风机的无效功耗，间接降低整套除尘系统的运行成本。

　　不同于通用通风管路的转接件，这款结构专门针对电炉烟雾含尘浓度高、气流带细微颗粒的特性做了优化，内壁平滑无死角，粉尘不会在转折位置堆积滞留，避免了长期运行后积灰导致的管路通径缩小、风阻上升问题。在实际配套使用中，这类过渡结构虽然只是整套烟雾提取系统中的小型配件，但往往是决定系统运行稳定性的关键细节，不少现场的烟气捕集效率不足问题，恰恰出在这些容易被忽略的管路转接位置。结构的整体刚性满足负压管路的使用要求，在常规系统负压下不会出现吸瘪变形的情况，外壁不需要额外加设加强筋就能满足强度要求，进一步减少了结构表面的积灰点位。
