双塔式工业气体干燥处理设备结构模型

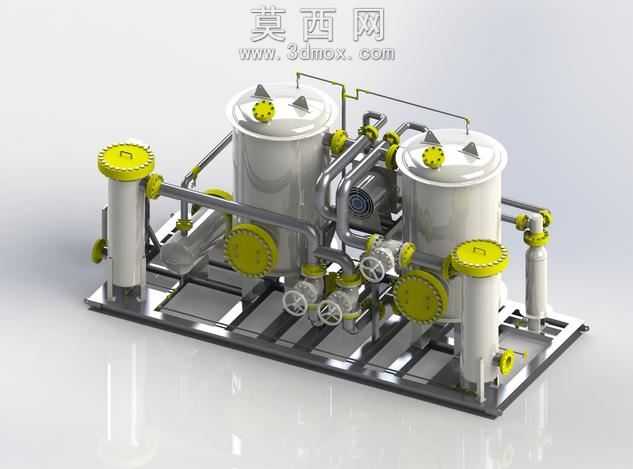

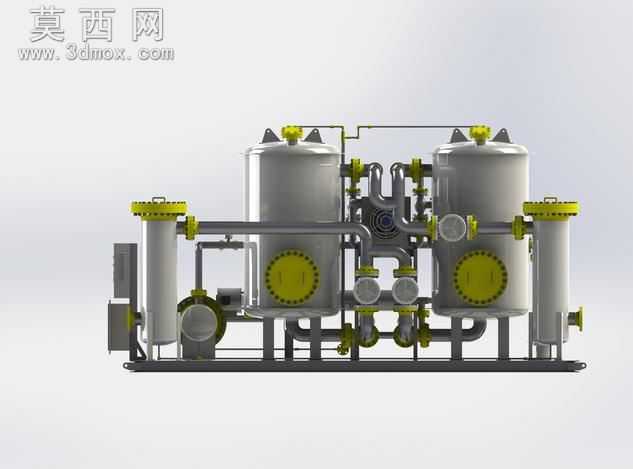

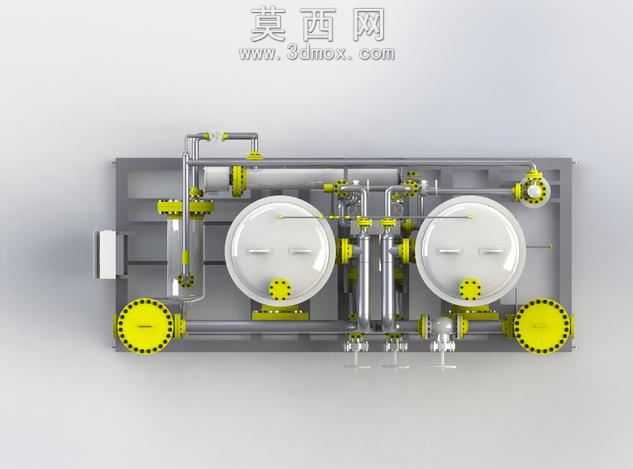

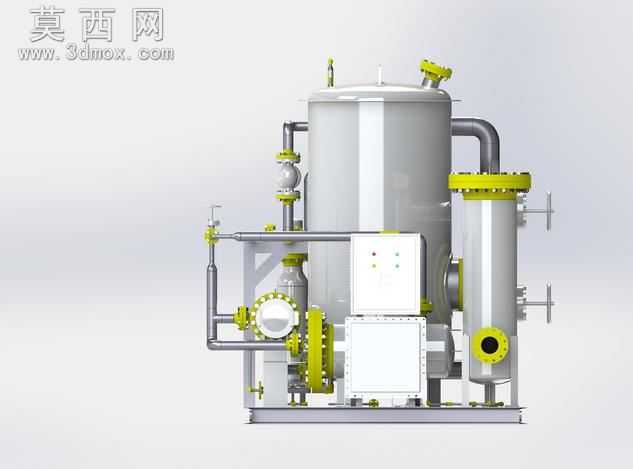

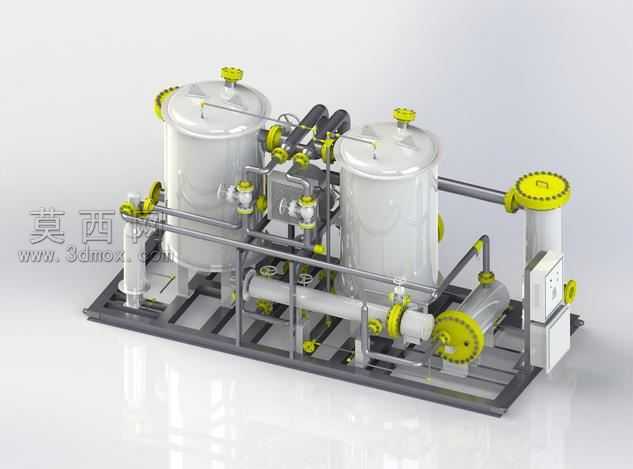

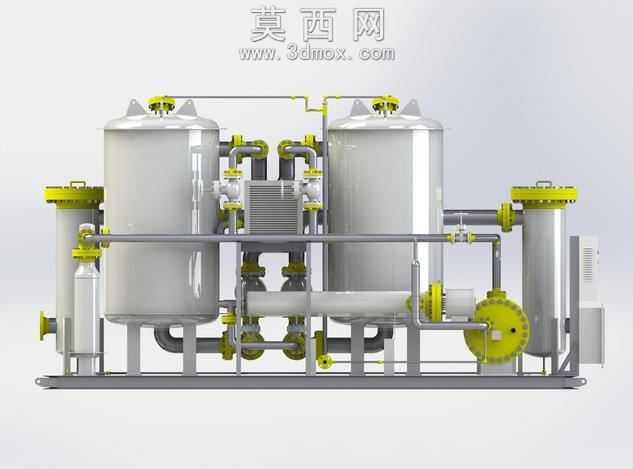

本模型为双塔式气体干燥处理设备的完整三维建模成果，建模阶段严格遵循工业干燥设备的实际设计逻辑，先以基准面定位搭建整体撬装底座框架，采用型钢焊接结构的标准尺寸完成底座的实体建模，预留各组件的安装定位孔位与支撑点位，保证整体结构的装配合理性。主体双干燥塔采用立式圆柱形压力容器结构建模，分别完成塔体封头、顶部快开手轮结构、塔侧连接接口的细节建模，塔体壁厚、接口法兰尺寸均参照行业通用压力容器设计规范设定，还原真实设备的结构比例。管路系统建模阶段，按照气体干燥工艺的流向逻辑，依次搭建进气主管路、双塔切换支路、再生管路、出气主管路的完整管线，对每段管路的弯头、三通、法兰连接结构做精细化建模，还原管路的排布走向与固定支撑结构，管路上配套的切换阀门、调压阀组、流量检测组件均按照工业常用阀门的外形结构完成建模，阀门手轮、阀体法兰、执行机构的细节均做还原，保证管路系统的完整性。辅助功能组件部分，完成了前置过滤装置、后置冷却换热组件、电气控制箱的独立建模，其中换热组件的管壳结构、端盖法兰、折流板结构均做了内部结构还原，电气控制箱的箱体、操作面板、接线接口细节完整，各组件通过支架固定在撬装底座上，整体装配无干涉错位。材质与渲染阶段，为塔体、管路、底座框架赋予哑光金属碳钢材质，阀门手轮、法兰密封面、泵体端盖部分赋予醒目的黄色工程漆材质，换热组件、控制箱外壳赋予浅灰色喷塑材质，管路法兰连接处做金属光泽的密封垫片材质区分，场景采用柔和的工业产品打光方案，添加柔和的环境反射效果，渲染输出的效果图清晰展现设备的整体布局、组件分布与结构层次，完整还原工业级气体干燥设备的真实外观与结构特征，可用于设备结构展示、原理讲解、方案汇报等场景。
