三角支撑式机械支腿结构三维设计

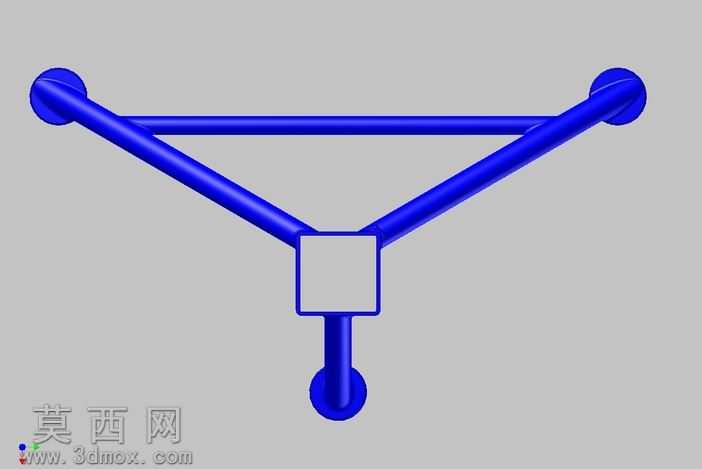

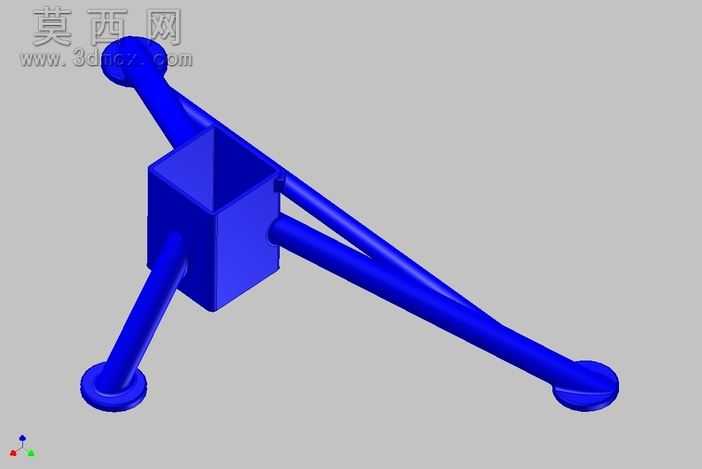

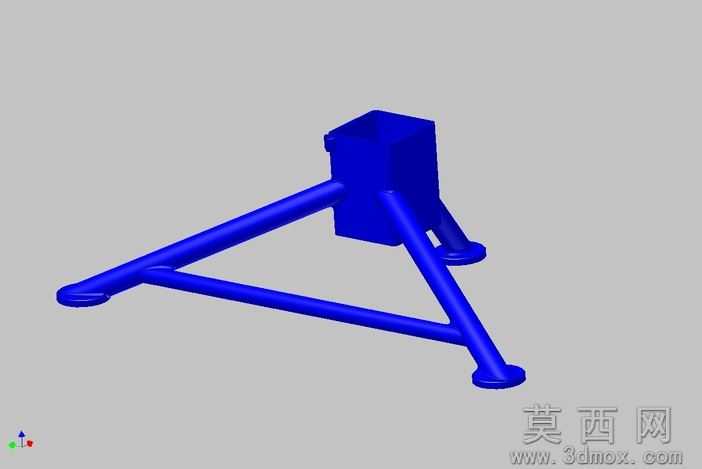

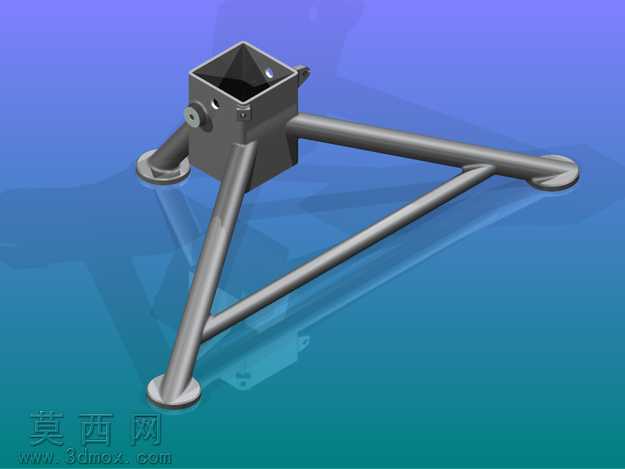

该机械支腿采用三维参数化建模方式完成整体结构设计，建模过程中首先确定中心安装基座的尺寸基准，以方形中空盒体作为核心连接载体，预留与上部设备对接的安装空间，盒体壁厚经过受力校核设定，兼顾轻量化与结构强度需求。从中心基座向外延伸出三根呈三角分布的支撑臂，其中两根长支撑臂向斜下方对称伸展，单根短支撑臂垂直向下布置，三根支撑臂末端均设计有圆形法兰式脚垫，脚垫表面做平整化处理，可增大与支撑面的接触面积，降低局部压强，避免支撑时出现打滑或接触面压损问题。支撑臂采用变截面杆状结构，靠近基座的位置截面尺寸更大，向末端逐步收窄，符合悬臂梁受力的应力分布规律，可在减少材料用量的同时保证整体抗弯强度，长支撑臂与基座连接处做圆弧过渡处理，消除应力集中隐患，避免长期受载出现结构断裂。建模过程中对各部件的装配关系做了精准约束，中心基座与三根支撑臂为一体化成型结构，无需额外装配连接件，整体结构无冗余部件，三角分布的支撑形式可形成稳定的承力体系，可承受来自上部设备的竖向载荷与一定程度的水平侧向力，适配多种需要临时支撑或固定支撑的机械设备场景。材质设定上整体选用高强度工程塑料或轻质合金材质，表面做哑光蓝色涂装处理，渲染过程中调整材质粗糙度参数，还原金属或硬质塑料的真实质感，对支撑臂的棱边、脚垫的接触面、基座的安装面等关键结构面做光影强化处理，清晰展示各部分的结构轮廓与衔接关系。设计思路上优先考虑结构稳定性与安装便捷性，中空基座可直接套接在对应尺寸的设备立柱上，无需复杂的安装工序，三支点支撑形式对支撑面的平整度要求更低，即使在略有起伏的地面也能实现稳定放置，相比传统四腿支撑结构减少了调平工作量，同时三角桁架式的臂体结构抗扭性能更优异，可有效避免支撑过程中出现侧翻风险。
