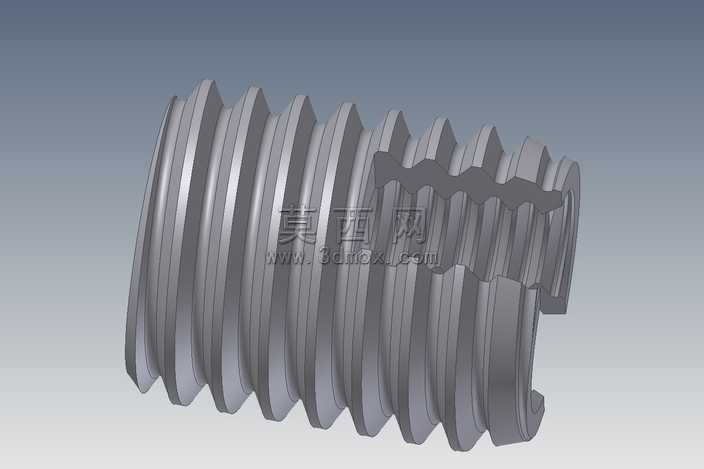

M12x15A2规格蜗杆螺纹传动件三维结构

本作品为M12x15A2规格蜗杆螺纹传动件的三维参数化建模成果，建模过程依托三维机械设计软件完成，全程遵循机械设计标准中蜗杆传动的参数规范，精准还原了该规格蜗杆的齿形轮廓、导程参数与整体结构特征。建模初期先通过草图绘制蜗杆的轴向基准截面，严格匹配M12公称尺寸、15mm导程对应的齿形角度与齿距参数，采用螺旋扫描特征生成连续的外螺纹齿廓，对齿顶、齿根的过渡圆角做了符合机械加工工艺的圆角处理，避免应力集中的结构缺陷。模型中段做了局部剖视的结构展示设计，通过切除拉伸特征生成剖切面，清晰呈现蜗杆的内部中空结构与壁厚参数，剖切面的齿形截断处做了平滑过渡处理，既保留了结构展示的直观性，也保证了模型整体的视觉完整性。材质渲染阶段选用金属质感的银灰色哑光金属材质，模拟45号钢调质处理后的表面质感，对齿面部分添加轻微的反光效果，还原机械加工后齿面的光洁度特征，背景采用渐变灰的素色背景，避免多余元素干扰模型结构的展示，同时添加柔和的环境光与定向光源，让齿廓的凹凸结构产生自然的明暗层次，清晰展现每一圈螺纹的齿形走向与啮合面形态。结构设计上严格遵循圆柱蜗杆的传动设计逻辑，齿形的轴向截面为直线齿廓，适配对应规格蜗轮的啮合传动需求，中空的内孔结构预留了轴类零件的装配空间，两端的轴段结构做了等直径处理，可直接适配轴承、端盖等标准装配零件的安装需求，整体模型无多余的冗余特征，所有结构尺寸均符合对应规格的参数要求，既可以作为机械设计教学中蜗杆结构的展示案例，也可用于蜗轮蜗杆传动机构的虚拟装配、运动仿真环节，为传动系统的设计验证提供精准的三维模型支撑。建模过程中对螺纹的螺旋线参数做了精准的参数化约束，修改导程、公称直径等核心参数即可快速生成同类型不同规格的蜗杆模型，具备一定的参数化复用价值，剖视结构的设计也让模型能够直观展现蜗杆的内外结构特征，降低了机械初学者理解蜗杆传动结构的认知门槛。
