啮合式直齿圆柱传动齿轮组结构设计

项目分类:齿轮 发布时间:2025-02-17 ID:936400
  • 啮合式直齿圆柱传动齿轮组结构设计
  • 啮合式直齿圆柱传动齿轮组结构设计
  • 啮合式直齿圆柱传动齿轮组结构设计
  • 啮合式直齿圆柱传动齿轮组结构设计
  • 啮合式直齿圆柱传动齿轮组结构设计
  • 啮合式直齿圆柱传动齿轮组结构设计
  • 啮合式直齿圆柱传动齿轮组结构设计
  • 啮合式直齿圆柱传动齿轮组结构设计
  • 啮合式直齿圆柱传动齿轮组结构设计
  • 啮合式直齿圆柱传动齿轮组结构设计
  • 啮合式直齿圆柱传动齿轮组结构设计
  • 啮合式直齿圆柱传动齿轮组结构设计
  • 啮合式直齿圆柱传动齿轮组结构设计
  • 啮合式直齿圆柱传动齿轮组结构设计
  • 啮合式直齿圆柱传动齿轮组结构设计
  • 啮合式直齿圆柱传动齿轮组结构设计
  • 啮合式直齿圆柱传动齿轮组结构设计
  • 啮合式直齿圆柱传动齿轮组结构设计
  • 啮合式直齿圆柱传动齿轮组结构设计
  • 啮合式直齿圆柱传动齿轮组结构设计

  这套啮合直齿圆柱齿轮组,是机械传动系统里最基础也最核心的动力传递单元,在中小载荷的定传动比工况里应用极广,从普通轻工输送线的动力分配、小型机床的进给传动,到自动化设备的工位转位驱动、农用机械的辅助传动链路,都能见到这类结构的身影。不同于斜齿轮的轴向分力问题,直齿圆柱齿轮啮合时齿面接触线沿齿宽方向平行分布,运转时不会产生额外轴向载荷,对支撑轴承的选型要求更宽松,安装调试的容错空间也更大,尤其适合轴向安装空间受限、无法配置止推轴承的紧凑传动场景。

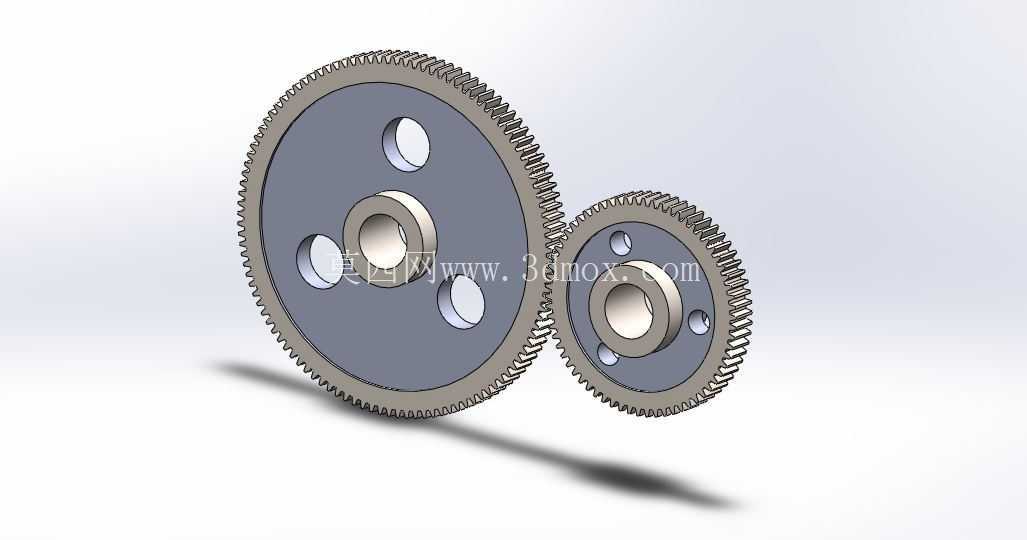

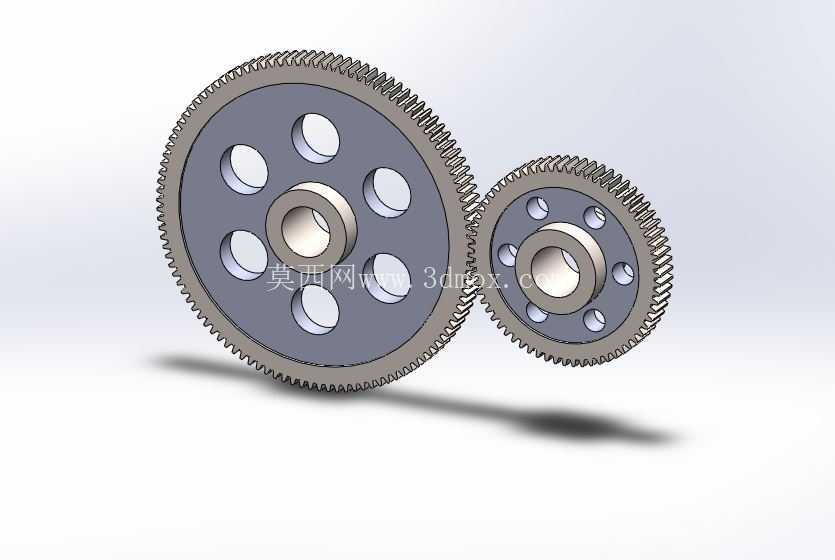

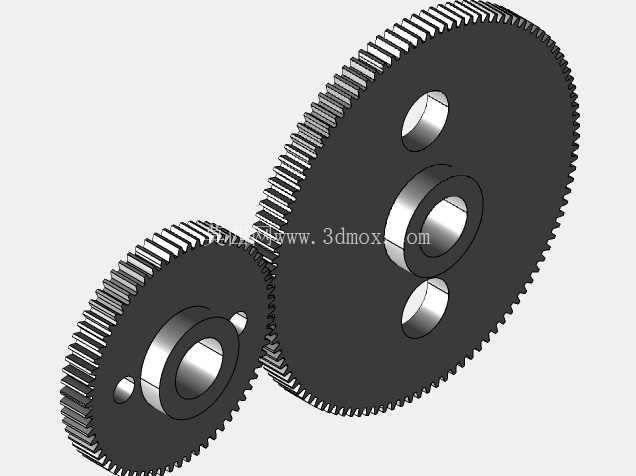

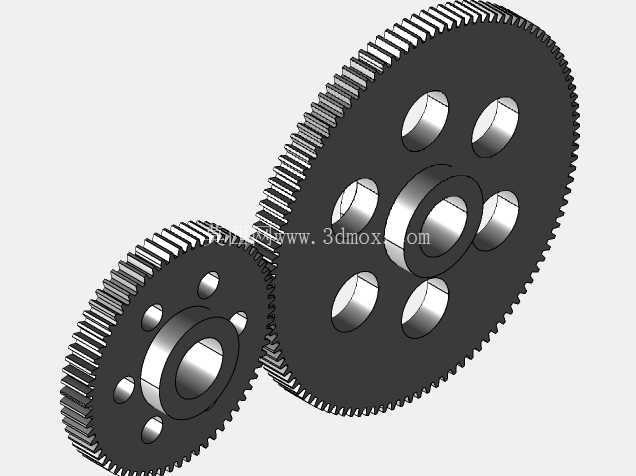

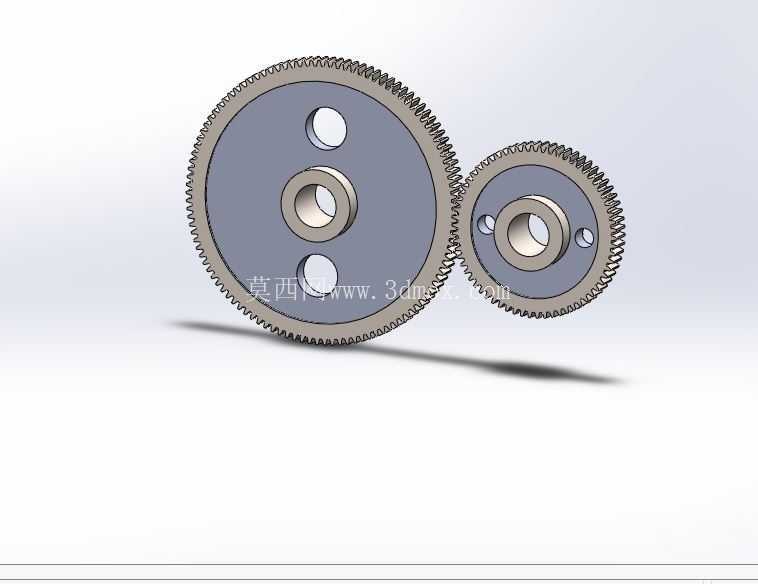

  设计这套齿轮组时,首先要匹配安装边界的约束条件:两个齿轮的中心距是核心安装基准,直接决定了箱体轴承孔的加工定位尺寸,建模时先根据预设传动比确定两轮的齿数差,再通过模数反推齿顶圆、齿根圆的实际尺寸,确保啮合时齿侧间隙落在0.02-0.05mm的合理区间,既不会因为间隙过大出现传动冲击、反向空程,也不会因为间隙过小导致运转卡滞、齿面异常磨损。齿轮本体的结构做了轻量化减重设计,大齿轮轮辐上均匀开设三个圆形减重孔,在不降低轮体结构强度、不影响齿根抗弯截面模量的前提下,有效降低了轮体自重,减少高速运转时的转动惯量,降低驱动端的启动负载;小齿轮因为齿数少、轮缘厚度有限,仅开设两个对称小圆孔做动平衡校正,避免减重过度导致轮体变形。轮毂部分的台阶孔设计是为了匹配不同直径的传动轴,轴孔与键槽的尺寸公差严格按照过渡配合要求设定,确保装配后齿轮与轴无相对窜动,键槽的位置对称度误差控制在0.02mm以内,避免装配后出现动平衡偏差。

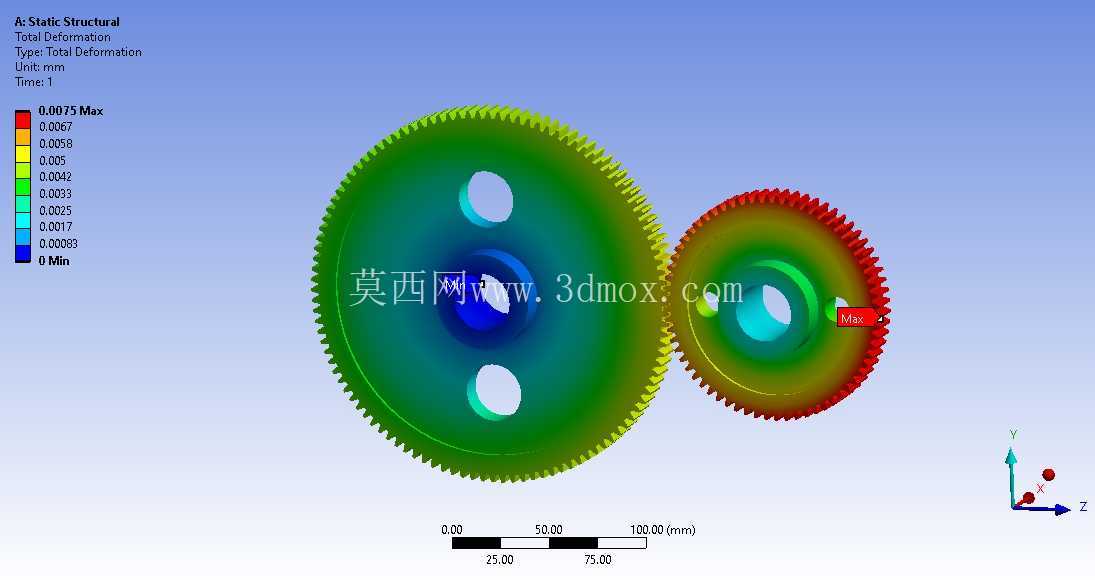

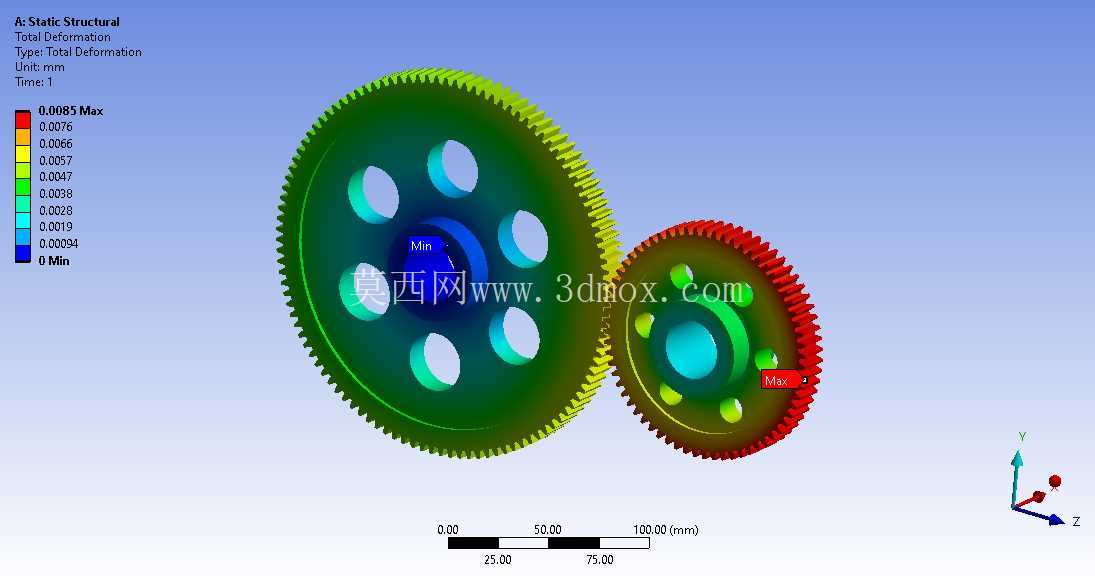

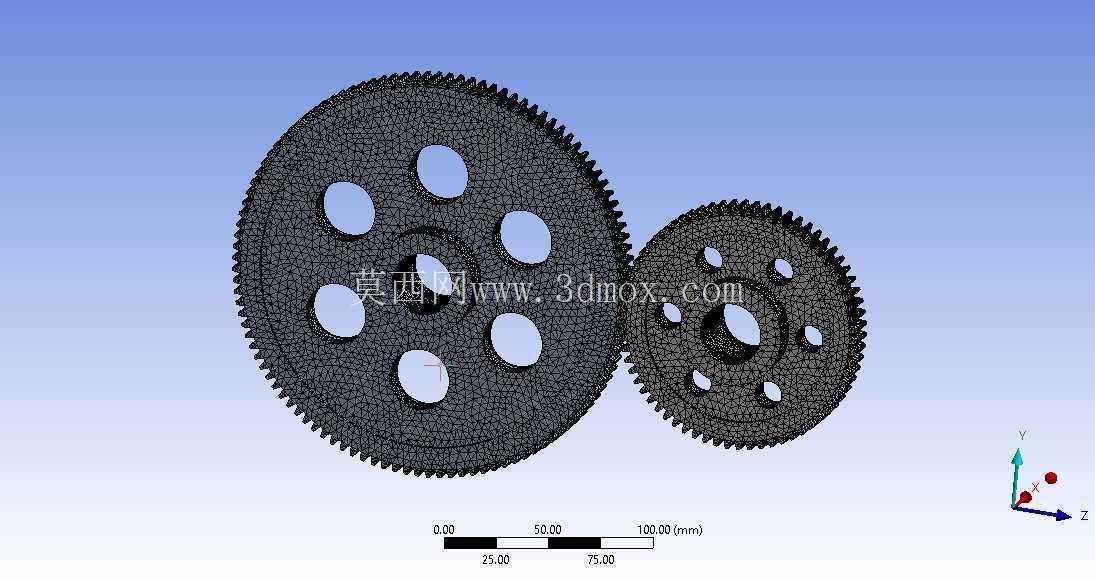

  从功能特性来看,这套齿轮组采用渐开线齿形设计,齿廓曲线参数经过啮合仿真验证,确保传动过程中瞬时传动比恒定,不会出现速度波动,传动效率能稳定保持在95%以上。齿宽的选择兼顾了承载能力和安装空间,齿宽系数取常规的0.4,既保证足够的齿面接触面积分散接触应力,也不会因为齿宽过大导致轮齿受载不均、出现偏载磨损。轮齿的齿顶高系数、顶隙系数都采用标准值,具备良好的互换性,后期维护更换时无需定制特殊参数的配件,能大幅降低设备运维成本。

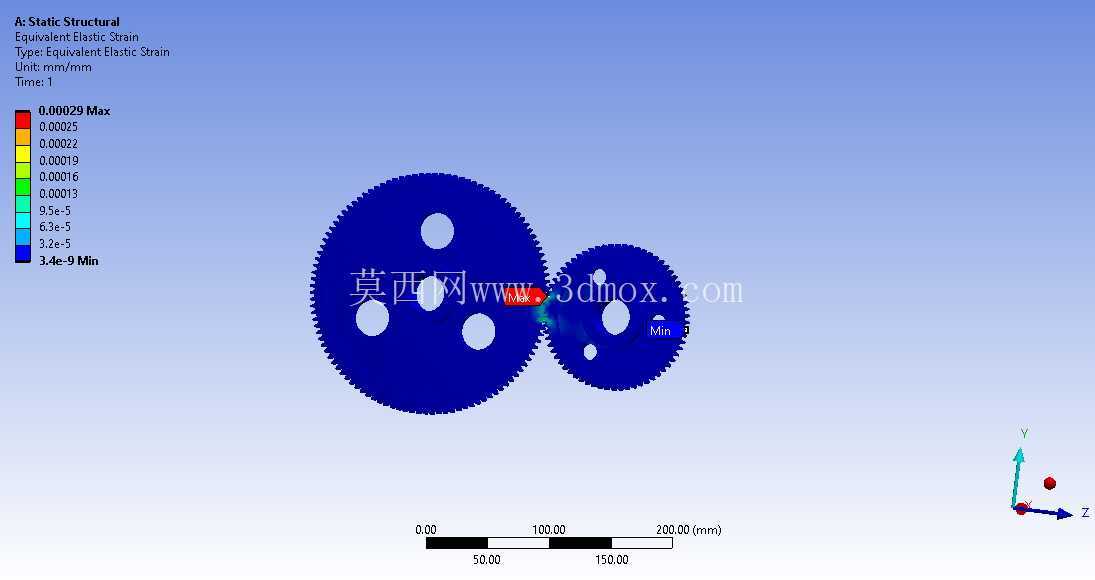

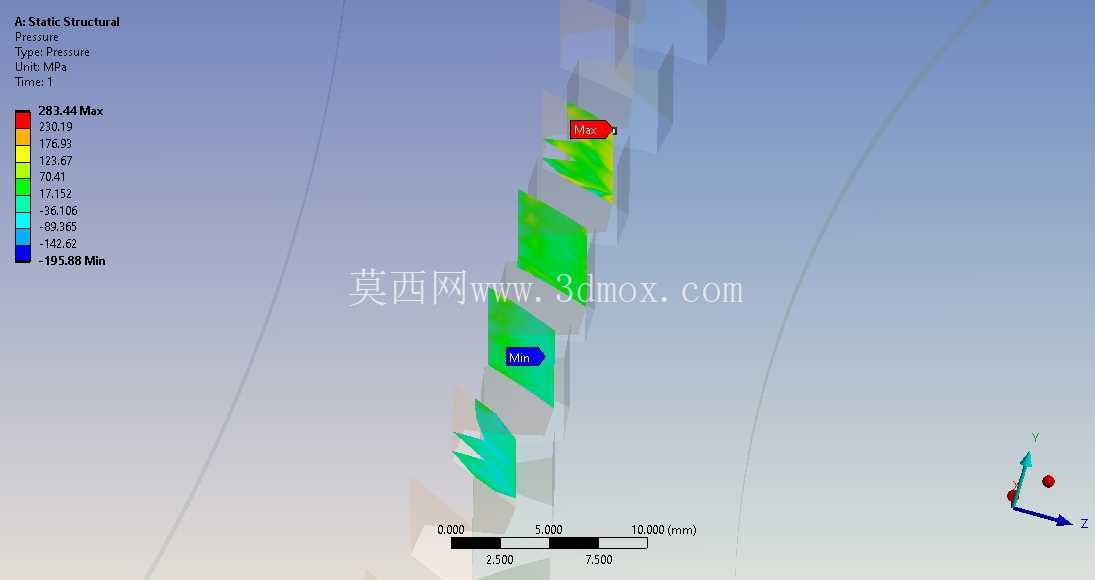

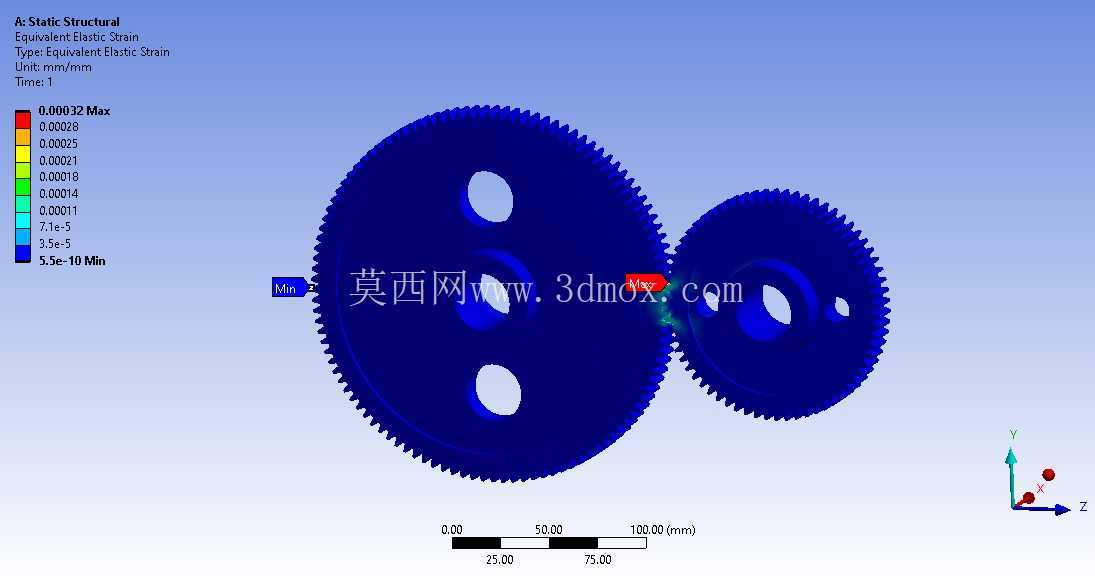

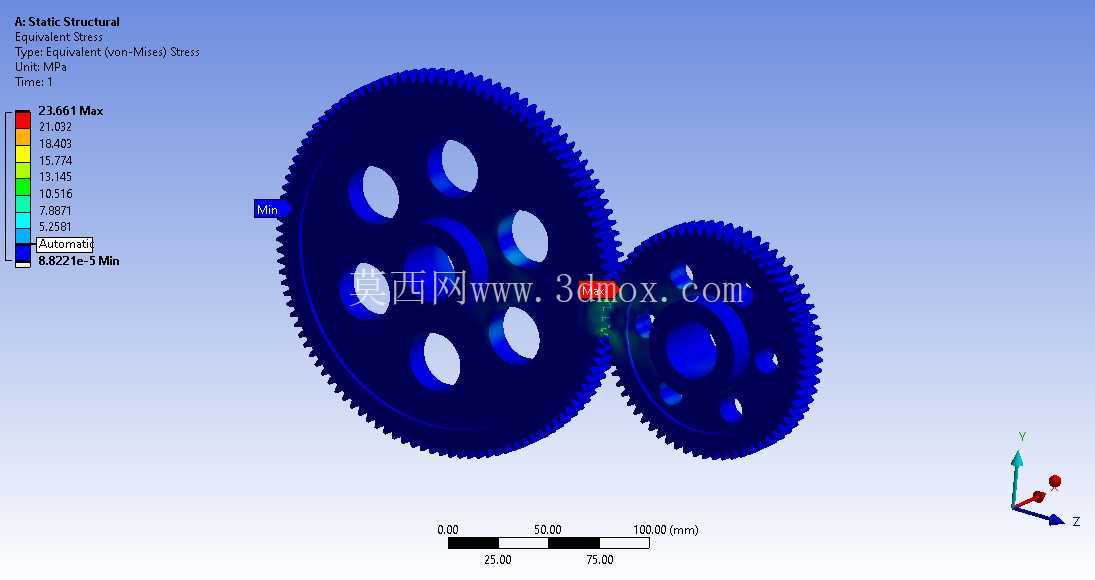

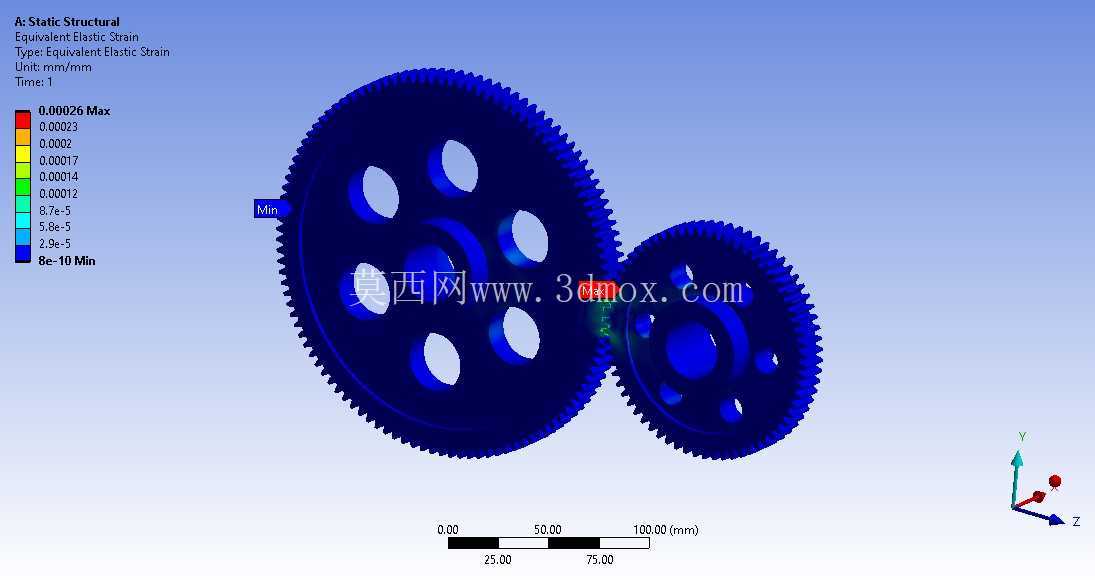

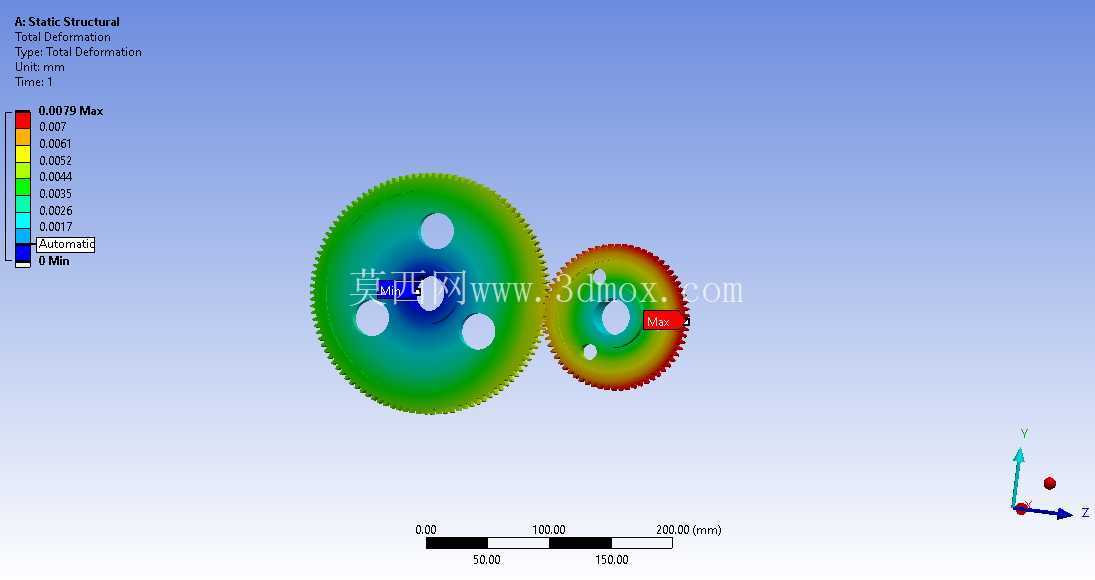

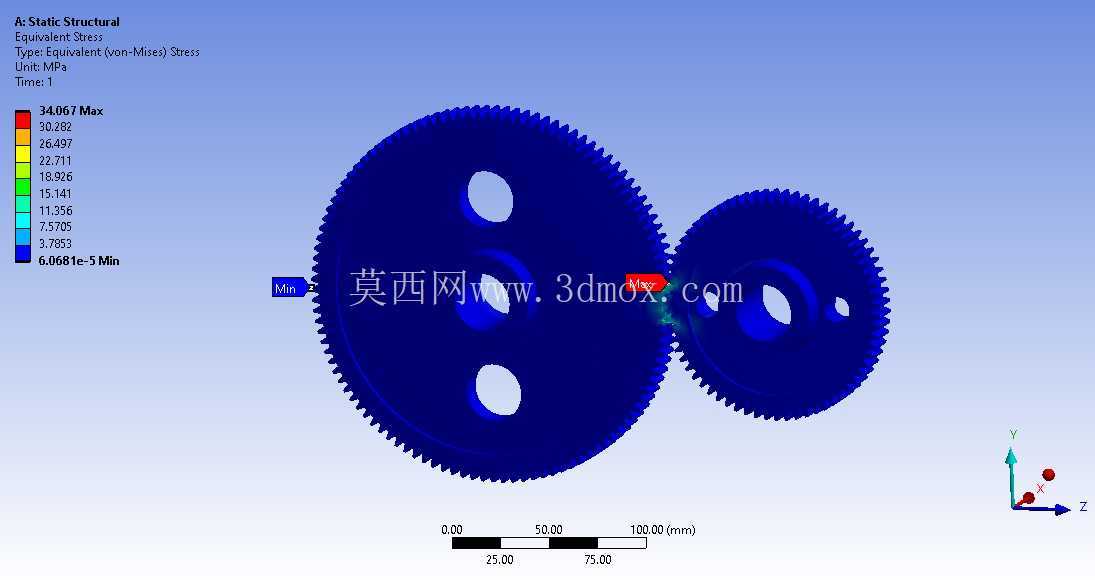

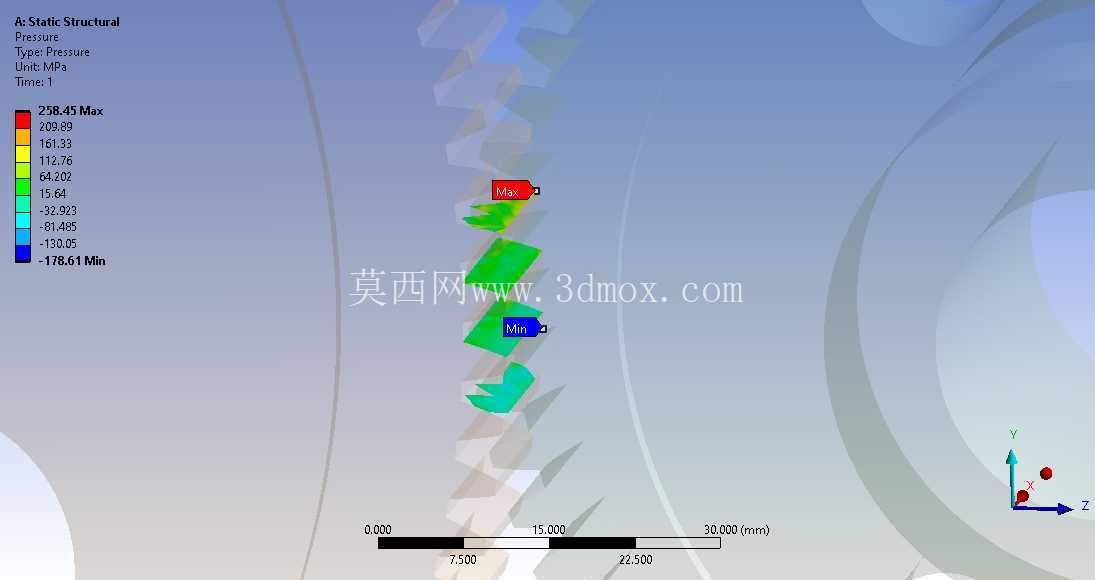

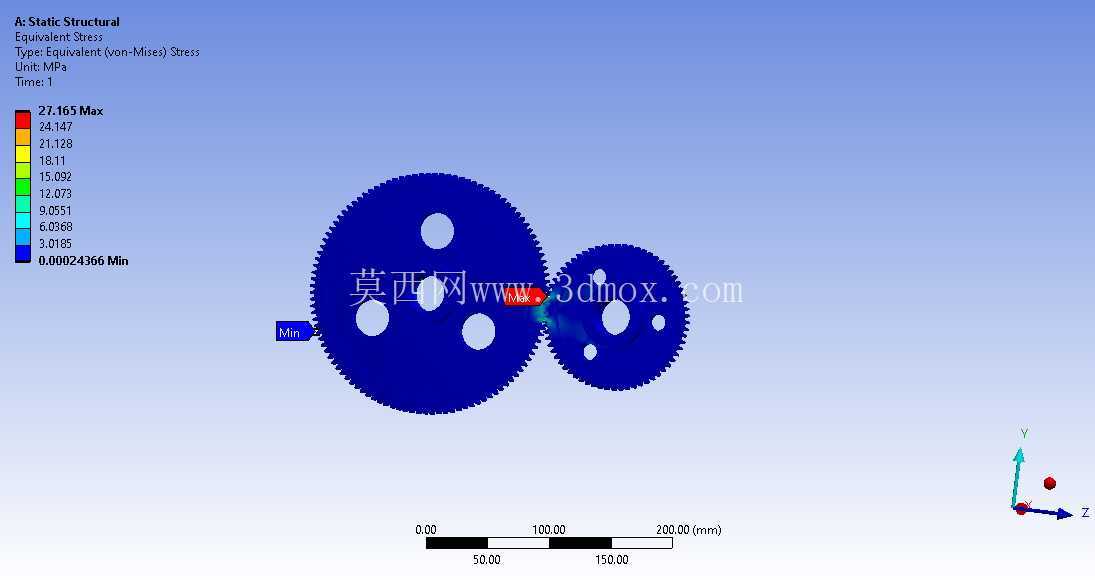

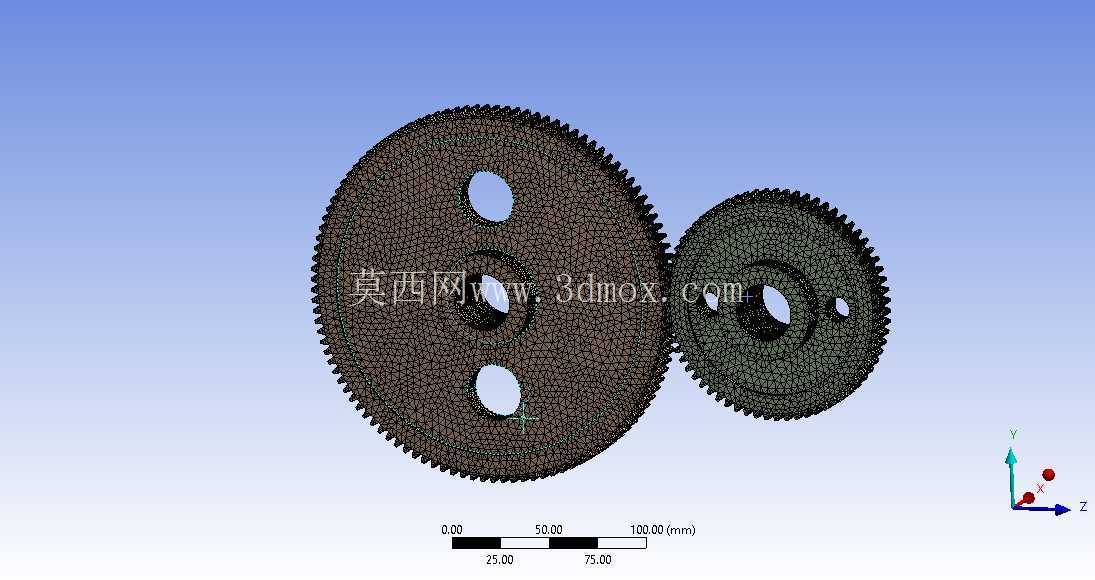

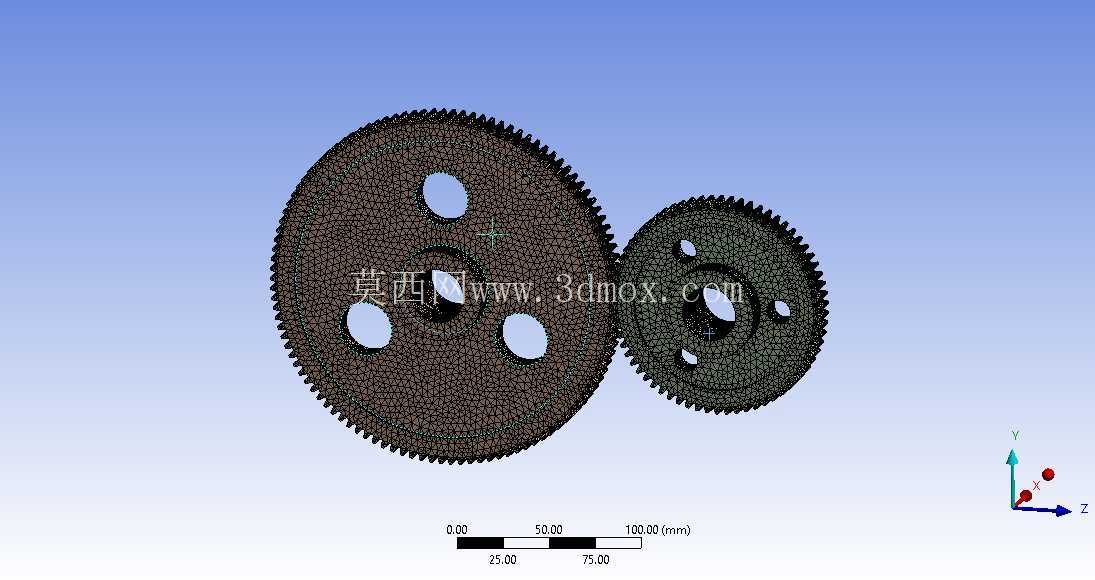

  实际应用中,这类齿轮组通常搭配深沟球轴承安装在封闭齿轮箱内,采用飞溅润滑方式,齿面接触应力经过仿真校核,能满足长期连续运转的疲劳强度要求,不会出现过早的点蚀、断齿失效。建模过程中对齿根圆角做了优化处理,避免应力集中导致的轮齿断裂风险,轮体端面的倒角设计既方便装配时的导向对位,也能去除加工毛刺避免运转时刮擦箱体内壁。两个齿轮的啮合位置经过精准对位,确保全齿宽接触,接触斑点沿齿高、齿宽方向的占比符合通用齿轮传动的验收标准,运转时的噪音控制在合理区间,适合对传动平稳性有一定要求的中低速传动场景。
