塔菲尔130Ah三元锂方形电芯结构

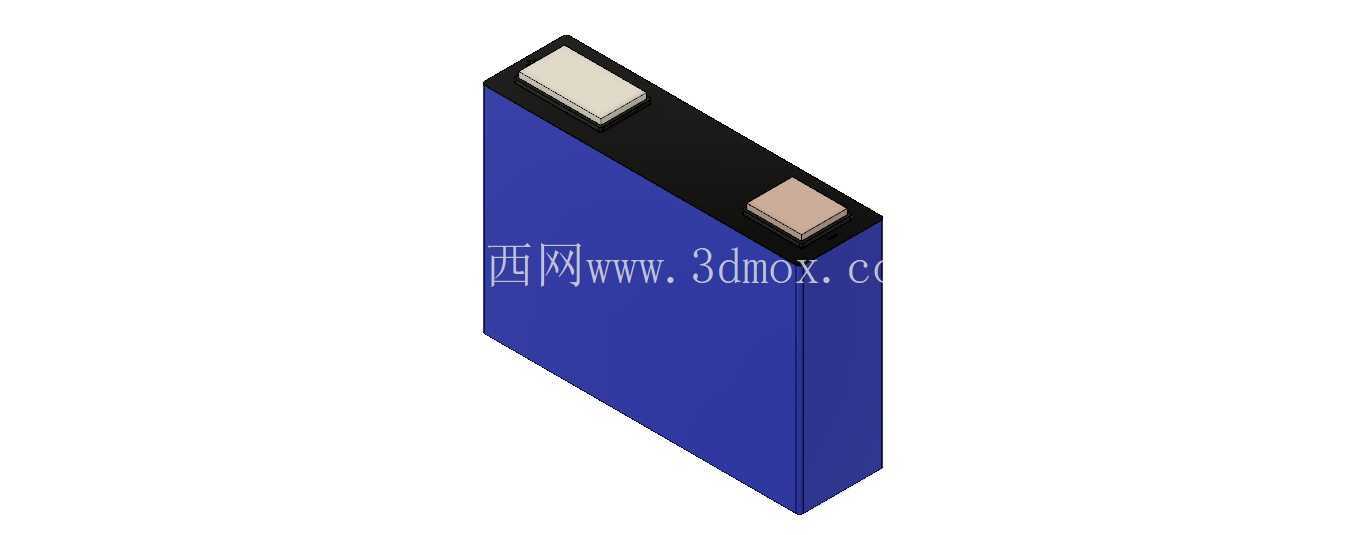

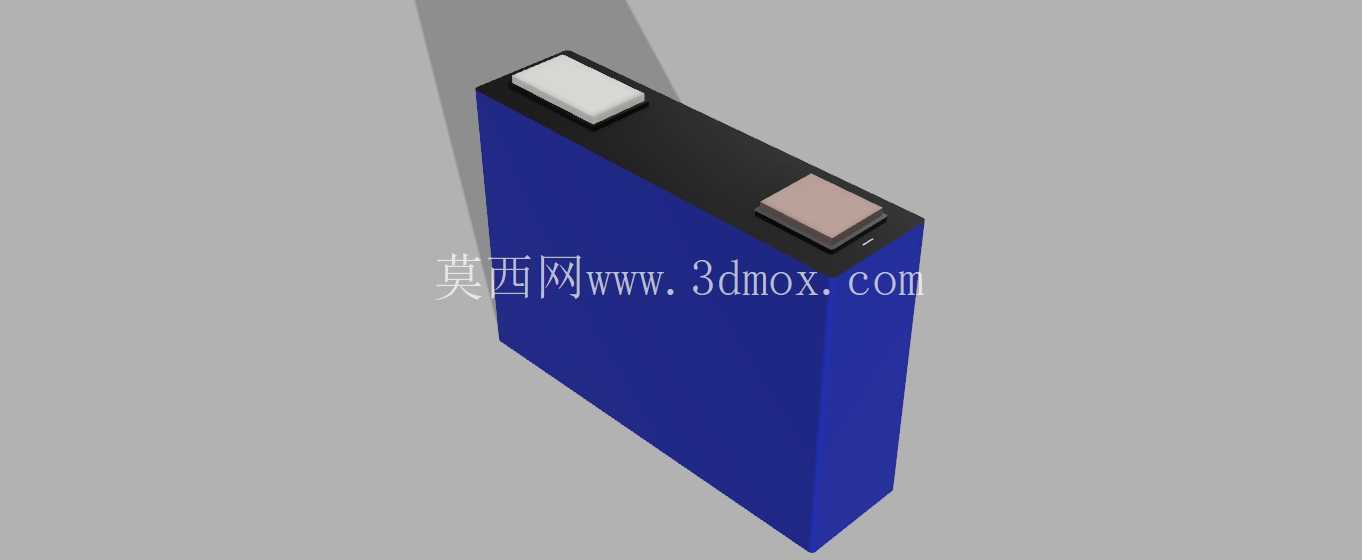

　　这款方形三元锂电芯的三维结构，在做储能系统集成、低速电动车动力包、户用储能模组设计的时候经常会用到，很多刚接触动力电池结构设计的工程师，容易忽略单体电芯的安装边界细节，导致后期模组装配出现干涉、绝缘间隙不足的问题。从实际应用场景来看，这类130Ah容量级别的NMC电芯，既可以通过串并联组合成48V通信基站后备电源模组，也能适配小型纯电动物流车的动力舱布置，还能作为工商业储能柜的基础储能单元，能量密度相比同容量磷酸铁锂电芯高出15%左右，适合对空间占用有严格要求的集成场景。

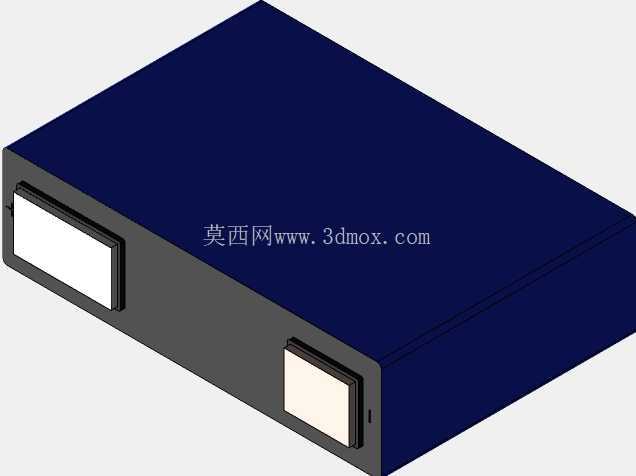

　　从功能特性上看，电芯采用硬壳方形封装，外壳为喷塑蓝色铝壳材质，既可以实现电芯内部的电解液密封，也能在模组堆叠时提供足够的结构强度，避免充放电过程中电芯膨胀导致的整体形变。顶部两个极柱分别为正负极输出端，不同的表面镀层可以快速区分极性，极柱的凸起高度经过严格控制，在安装汇流排时，既可以保证焊接或螺接的接触面积，也不会因为极柱过高导致绝缘盖板装配后出现间隙。电芯侧面为平整的大面结构，在模组堆叠时可以直接贴合导热垫或液冷板，保证充放电过程中产生的热量能够快速导出，避免局部温度过高引发的性能衰减。

　　设计思路上，这款电芯的棱边做了小尺寸的倒角处理，不是尖锐的直角结构，在自动化产线装配抓取时，可以减少吸盘或夹爪的定位误差，也能避免棱边毛刺刺破绝缘膜造成短路风险。电芯顶部的封边结构宽度控制在合理范围，既保证了封装强度，不会在循环使用过程中出现漏液问题，也尽可能压缩了非储能部分的体积占比，提升整体的体积能量密度。两个极柱采用对角布置的方式，相比同侧布置的结构，能够降低电芯内部的集流路径长度，减少大电流放电时的内部损耗，提升放电平台的稳定性。

　　从安装边界来看，电芯的主体厚度、宽度、高度尺寸都严格控制在公差范围内，在做模组设计时，相邻电芯之间的绝缘片厚度预留0.2mm的压缩量，堆叠后的整体尺寸偏差可以控制在0.5mm以内，不需要额外增加调整垫片。极柱的中心距尺寸是汇流排开孔的核心依据，开孔位置需要预留0.3mm的装配余量，避免累计公差导致汇流排无法顺利安装。电芯底部为平整结构，可以直接贴合模组的底部支撑板，不需要额外做定位凸台，依靠侧面的结构胶粘接就可以实现足够的固定强度，在承受整车行驶过程中的振动冲击时，不会出现电芯移位的问题。

　　在实际选型过程中，需要注意这类NMC电芯的充放电截止电压与磷酸铁锂电芯存在差异，配套的BMS采样参数需要对应调整，同时电芯的膨胀力在满电状态下会达到最大值，模组的侧板结构强度需要满足对应的受力要求，避免长期循环后模组出现松散问题。另外，电芯顶部的防爆阀位置（虽然模型中未做细节拆解，但实际产品对应封边区域的预留位置）需要在绝缘盖板上对应开设避让孔，保证防爆阀触发时能够顺利泄压，不会被结构件遮挡引发安全风险。在做三维建模时，这类电芯的外形不需要做内部卷芯的细节还原，只需要保证外部安装尺寸、极柱位置、封边结构的准确性，就可以满足模组级的装配干涉检查、管路布置、结构强度仿真的需求，不需要过度追求内部细节而占用过多的建模资源。
