24V双色温COBLED灯条结构设计

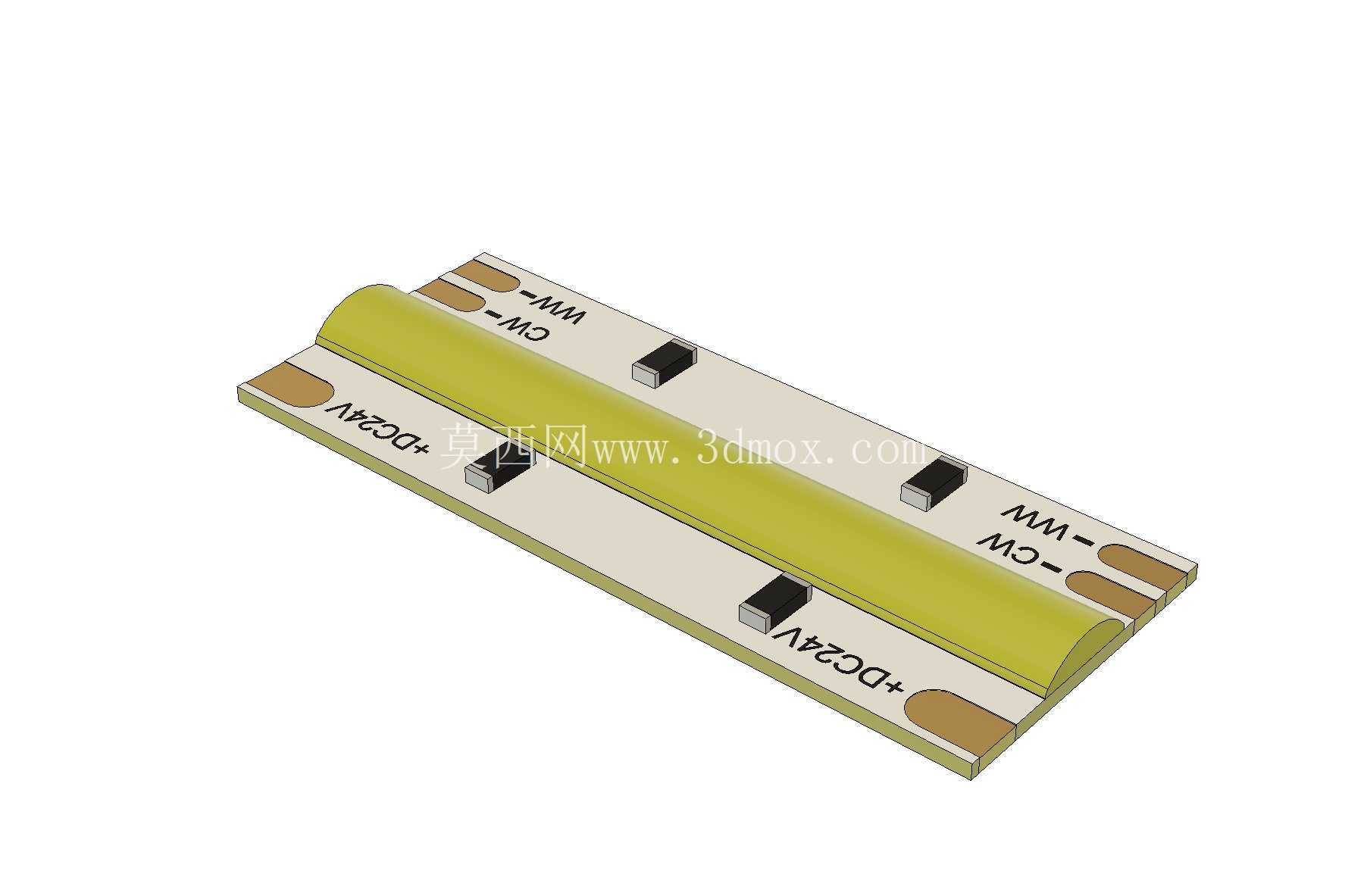

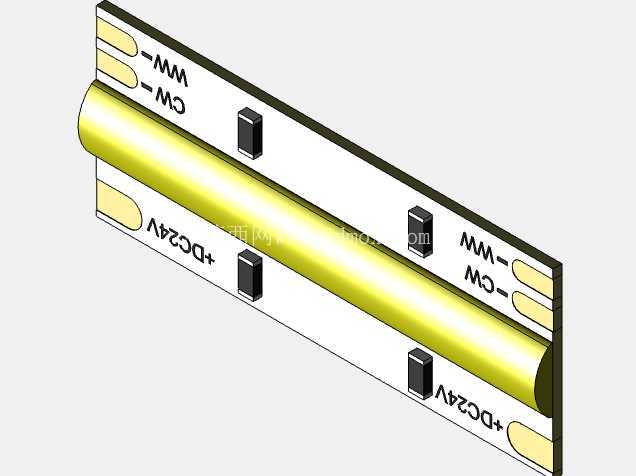

　　在商照展陈、家居氛围照明、工业设备状态指示这类场景里，双色温COB灯条的应用占比逐年提升，这款24V供电的双白色COB灯条，就是针对这类需要冷暖色温切换、均匀面发光需求开发的照明组件。从结构设计角度看，这款灯条采用长条状FR-4玻纤基板作为承载主体，基板两端预留了对称的焊盘接线位，标注了清晰的正负极与色温控制引脚标识，现场接线时不需要额外查阅引脚定义，能减少装配阶段的接线错误率，焊盘做了沉金处理，耐氧化性能更好，适合长期在有一定温湿度波动的工业或商用环境下使用。

　　灯条核心的发光区域采用长条弧形封装的COB集成封装结构，和传统贴片灯珠排布的灯条不同，这种封装形式能消除单颗灯珠之间的颗粒感，出光更均匀，不需要额外搭配柔光扩散罩就能实现无暗区的面发光效果，双色温的灯珠芯片被集成在同一条发光胶层下，切换色温时不会出现发光区域偏移的问题，不管是切换到高显指冷白光用于作业面照明，还是切换到暖白光用于氛围补光，发光面的照度均匀度都能保持一致。基板上除了发光芯片区域，还在对应位置排布了多颗贴片限流元件，元件布局避开了发光区的热传导路径，同时元件的高度低于发光胶层的最高点，安装时不会因为挤压导致元件脱落或者发光面受损。

　　从安装边界来看，这款灯条的整体厚度控制在较低水平，基板边缘做了圆角处理，不会在穿入铝槽或者粘贴安装时刮伤绝缘层或者安装面，两端的接线位预留了足够的焊线空间，既可以采用导线直接焊接的方式接线，也可以适配对应的快速接插件，不需要额外修改基板结构。在散热设计上，基板背面为平整平面，安装时可以紧密贴合铝型材灯槽的安装面，能把COB发光时产生的热量快速传导到灯槽上散出，不需要额外加装散热片就能满足24V额定电压下长期工作的散热需求，避免因为热量堆积导致光衰过快。

　　在实际选型适配时，这款灯条可以根据安装长度需求进行裁切，不过要注意裁切位置需要在预留的裁切标识处，避免切断内部的导电回路，单条灯条的供电压降控制在合理范围内，长距离排布时可以采用两端供电的方式，避免首尾出现亮度差。和常规单色COB灯条相比，这款双白色的设计不需要同时排布两条不同色温的灯条就能实现色温调节，能节省安装空间，在窄边灯槽、超薄线形灯的设计里适配性更强，不管是嵌入到展柜层板、设备操作面板边框，还是作为家居吊顶的线形洗墙光源，都能满足安装空间受限场景下的使用需求。

　　设计阶段做结构验证时，需要重点关注发光胶层和基板的结合强度，避免长期冷热交替后出现胶层脱落的问题，同时引脚处的绝缘距离要满足安规要求，24V属于安全特低电压范围，即使在人员可接触的安装场景下也能满足用电安全要求。另外这款灯条的发光角度经过调校，配合常规的线形灯槽透镜使用时，能实现不同角度的配光需求，不管是需要窄角度的重点照明，还是宽角度的泛光照明，都可以通过搭配不同的外配透镜实现，不需要重新设计灯条本身的结构，能大幅缩短配套灯具的开发周期。
