船舶操舵装置蓝色操控轮结构三维设计

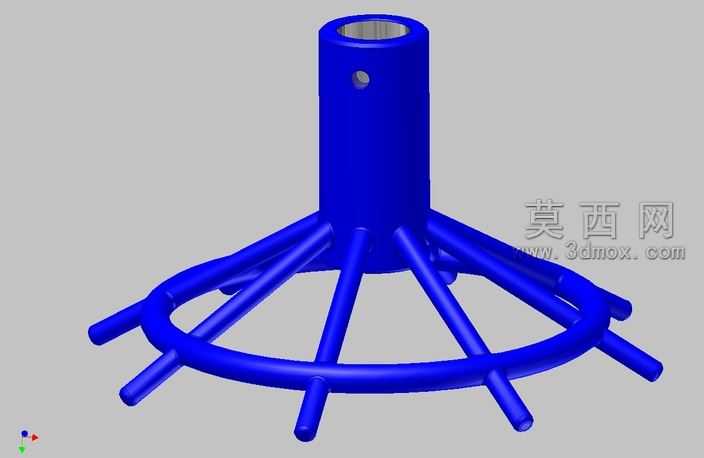

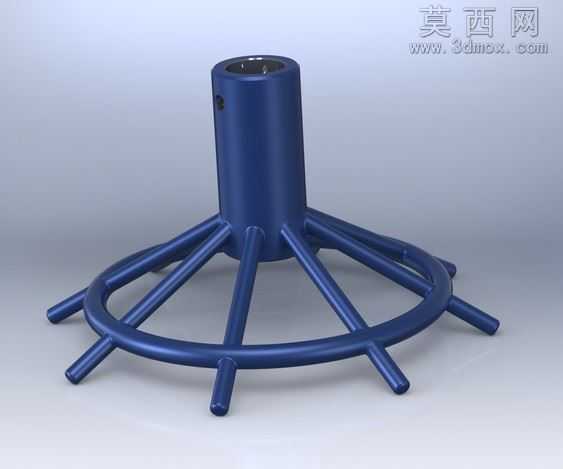

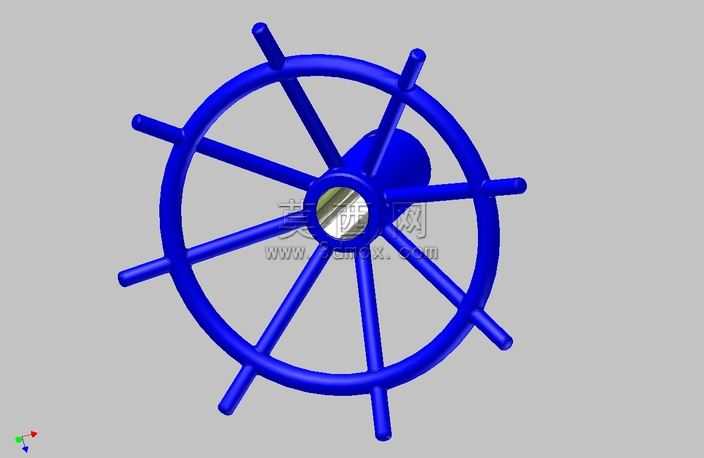

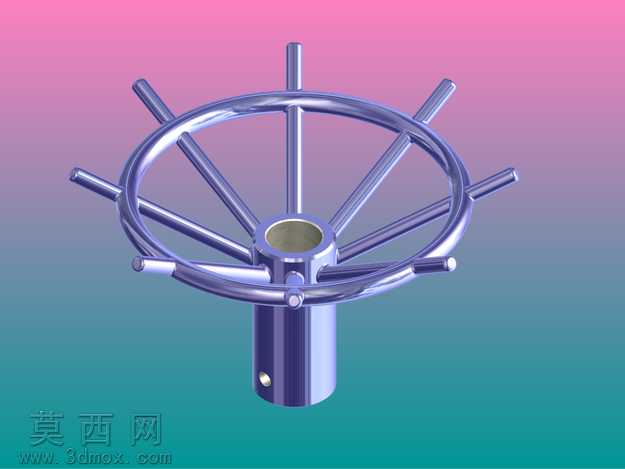

本作品为船舶操舵用操控轮结构的三维建模成果，建模过程依托主流三维设计软件完成，整体采用参数化建模思路，从核心基准轴开始逐步搭建整体结构，保证各部件尺寸比例协调、装配关系精准。模型主体采用饱和度较高的蓝色哑光塑料质感材质进行渲染呈现，视觉辨识度强，能够清晰区分各个结构部分，避免渲染后结构边界模糊的问题。整体结构分为中心立柱与下部轮辐操控区两个核心部分，中心立柱为中空圆柱结构，柱身开设径向定位通孔，用于后续与转向传动轴的装配固定，中空设计可在保证结构强度的前提下降低整体自重，适配船舶操控部件的轻量化需求。下部轮辐操控区采用环形外圈搭配多根径向辐条的结构设计，辐条从中心立柱底部向外发散延伸，末端连接环形外圈，同时每根辐条外端向外延伸出短柱状操控握柄，握柄采用圆柱造型，边缘做圆角过渡处理，无尖锐棱角，既符合人机工程学的握持需求，也能避免操作过程中剐蹭操作人员。环形外圈将所有辐条末端连接为整体，有效提升整体结构的抗扭强度，在操舵施力时可将受力均匀分散到每根辐条上，避免局部应力集中导致结构变形。建模过程中对所有连接位置都做了平滑过渡处理，立柱与辐条的衔接处、辐条与外圈的衔接处均采用圆角熔接工艺，还原实际生产中的注塑或金属铸造工艺特征，不存在生硬的直角拼接结构，保证模型符合实际加工的工艺要求。渲染阶段采用均匀的漫反射光源设置，无强烈的明暗反差，能够完整呈现模型的整体轮廓与结构细节，中心立柱的内孔深度、定位孔的位置、辐条的排布角度、握柄的伸出长度都可通过渲染图清晰辨识。整体设计围绕船舶操舵的实际使用需求展开，结构简洁实用，受力分布合理，既满足转向操控的功能需求，也兼顾了操作的安全性与结构的耐用性，可用于船舶操控系统的结构展示、装配模拟以及相关教学演示场景。
