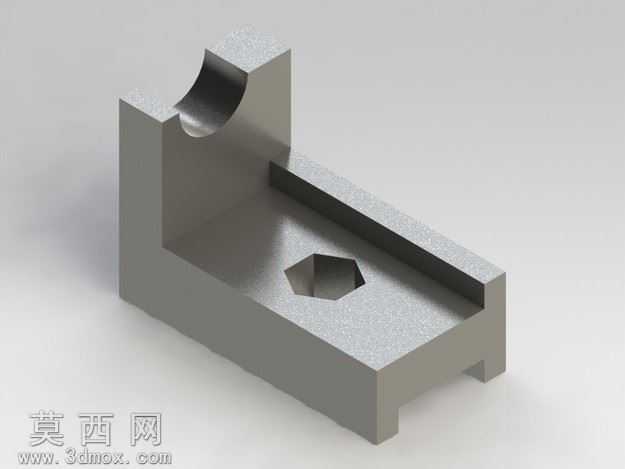

带内六角孔与半圆槽的L型机械零件

该机械零件采用三维建模软件完成全参数化设计，建模过程遵循机械加工工艺逻辑，以基准平面为定位基础，首先通过拉伸凸台命令构建L型主体的基础轮廓，主体采用等壁厚设计保证结构刚性的同时控制零件自重。针对零件上部的半圆槽结构，采用切除拉伸结合圆弧轮廓约束的方式完成特征创建，槽面的圆弧半径经过尺寸校核，可适配对应直径的轴类零件实现限位配合，槽口边缘做了微小的倒角处理，避免装配过程中出现锐边刮损配合件的问题。零件底板区域的内六角通孔，采用异型孔向导命令精准定位，孔位与零件侧边的相对位置严格按照装配公差要求设定，可配合内六角螺栓实现零件与安装基座的紧固连接，孔壁的粗糙度参数在建模阶段做了预设，满足后续机加工的精度要求。零件底部的两个凸脚结构，通过两侧对称切除的方式生成，凸脚的高度与宽度尺寸经过匹配校验，可嵌入安装基座的对应卡槽内，实现零件安装时的预定位，降低装配对位的难度。材质设定方面，为零件赋予了磨砂金属材质，模拟常用结构钢的表面质感，渲染阶段采用环境光结合定向补光的布光方案，清晰呈现零件各特征的轮廓边界与结构关系，金属材质的漫反射、粗糙度参数经过反复调试，还原真实金属零件的哑光磨砂视觉效果。设计过程中充分考虑零件的加工可行性，所有特征均采用常规机加工即可实现的结构，无特殊工艺要求的复杂曲面，各特征之间的过渡圆角、工艺倒角都做了统一规划，避免出现应力集中的尖锐棱角，同时兼顾零件的结构强度与装配实用性，可作为机械装配体系中的定位支撑构件使用，各尺寸参数预留了公差调整空间，可根据实际装配需求进行参数化修改适配。
