八英寸封闭结构扬声器三维建模设计

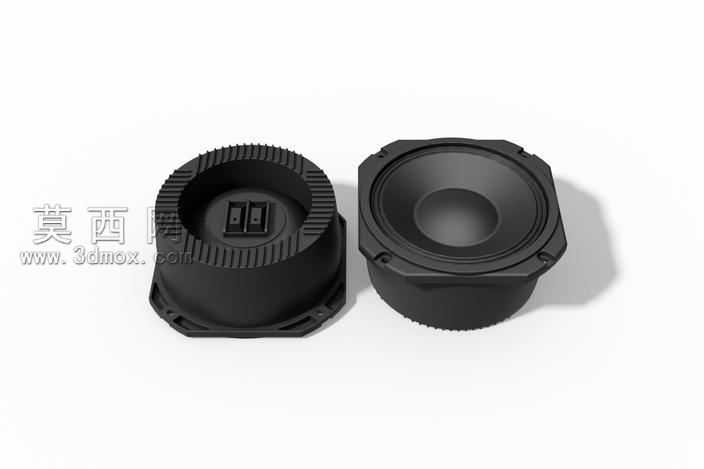

本作品为八英寸封闭结构扬声器的三维参数化建模成果，建模过程中严格遵循电声器件的结构设计规范，对扬声器的各个组成部件进行了精细化的特征构建。首先针对扬声器的磁路后盖部分，通过旋转凸台、阵列齿纹等特征命令，还原了后盖表面的防滑齿状结构，同时精准还原了接线端子的插槽结构，保证接线部位的尺寸精度符合常规接插件的适配要求，磁路腔体的内部壁厚经过参数化校核，既保证结构强度又控制整体重量。对于前端的振膜安装框架部分，采用八边形切角的安装法兰设计，通过拉伸切除、阵列安装孔的操作，还原了法兰边上的固定安装位，法兰边缘的密封槽结构也做了精细化建模，保证装配后可实现封闭腔体的密封效果，避免声短路问题影响发声性能。振膜部分采用曲面建模方式，通过放样曲面构建出符合声学设计的锥盆弧度，中心的防尘帽结构通过旋转凸台与曲面缝合完成，还原了振膜的曲面过渡细节，保证曲面的光顺度符合声学辐射的要求。建模过程中对各个部件的装配间隙做了参数化约束，磁路部分与振膜框架的配合公差、接线端子与后盖的配合尺寸都经过合理设定，可直接用于后续的装配干涉检查、结构仿真验证。材质渲染阶段，为扬声器整体赋予哑光黑色工程塑料材质，调整材质的粗糙度、反光度参数，还原工程塑料的哑光质感，对接线端子的金属触片部分赋予金属材质，增加不同部件的材质区分度，场景中采用柔和的漫反射光照，搭配柔和的投影效果，清晰展现扬声器的外部结构细节与轮廓特征。整体设计围绕封闭扬声器的实际使用需求展开，八边形的安装法兰可适配多种安装场景，封闭的磁路后盖结构可有效保护内部磁路组件，避免灰尘、杂物进入磁隙影响扬声器工作稳定性，模型的各个特征都保留了参数化建模的历史记录，可根据实际设计需求调整安装孔位尺寸、振膜弧度、腔体深度等参数，适配不同的电声性能设计要求，可用于音响产品的结构设计验证、安装适配模拟、产品展示渲染等多个场景。
