装配式波纹金属储粮仓三维结构设计

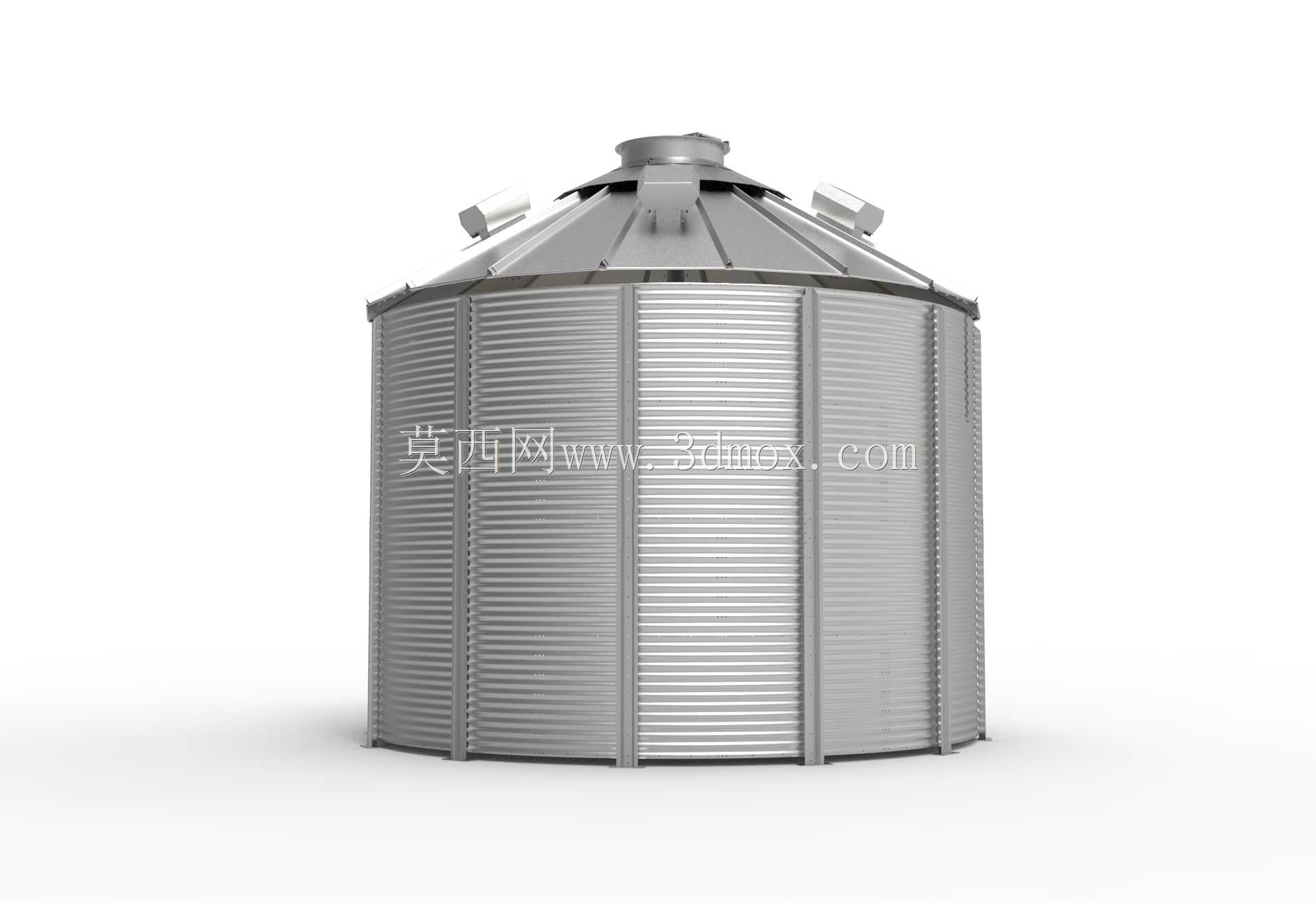

　　在粮食收储、粮油加工、规模化农牧养殖的一线场景里，散粮周转存储的损耗控制、仓体搭建效率、长期使用可靠性一直是设施选型的核心考量，这款金属储粮仓的结构设计，正是围绕散粮静态存储的实际工况做的针对性落地设计。从仓体核心承载结构来看，整体采用立式圆筒形布局，仓壁选用波纹镀锌钢板做装配式拼接，这种结构选型并非随意选择：波纹板的截面惯性矩远高于同厚度平钢板，在承受散粮侧压力的时候，能在控制板材壁厚、降低整体自重的前提下，保证仓壁不会出现鼓胀变形，同时镀锌层的防腐特性能适应户外露天的温湿度变化，避免粮食存储过程中因为仓壁锈蚀产生的杂质污染。

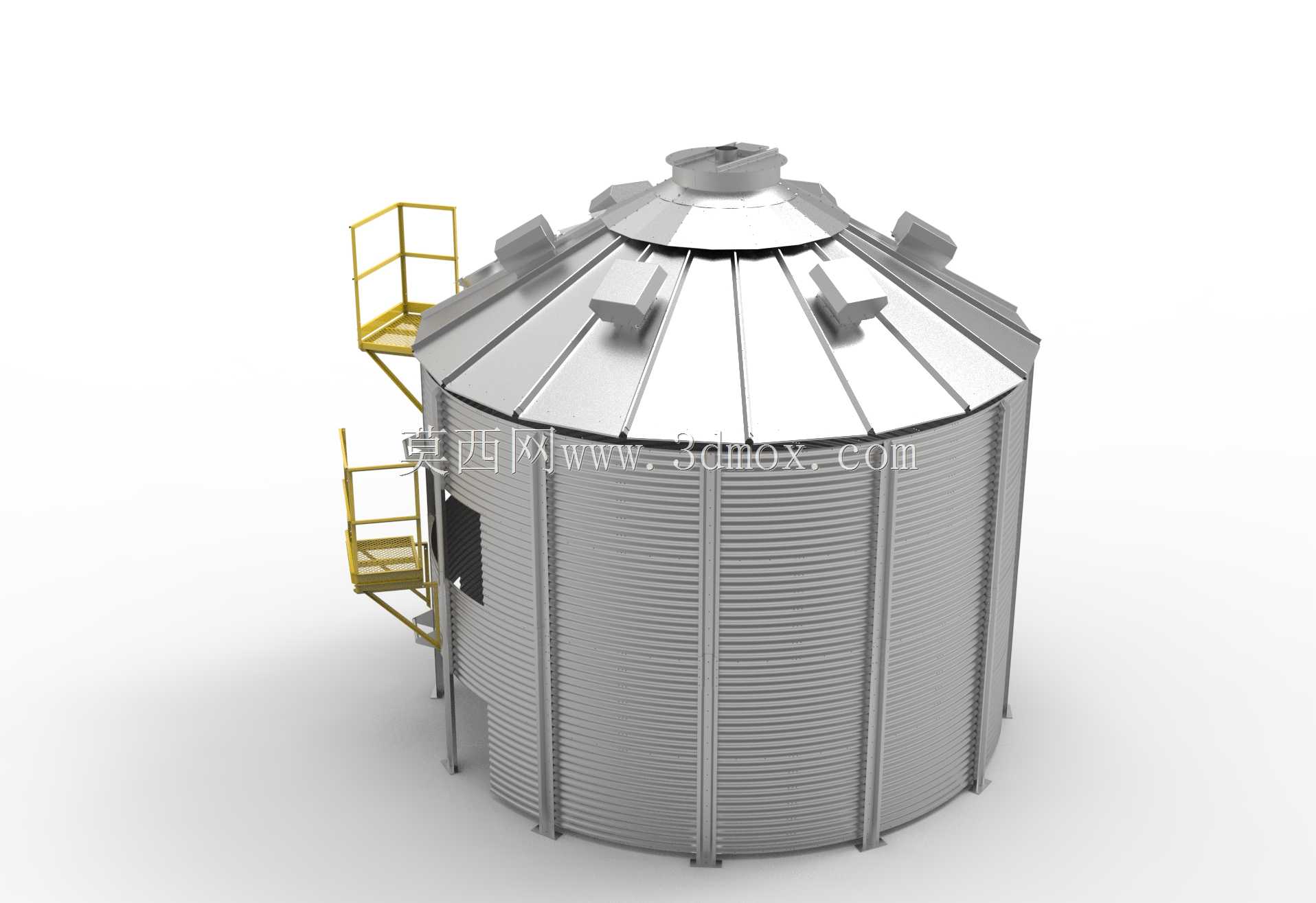

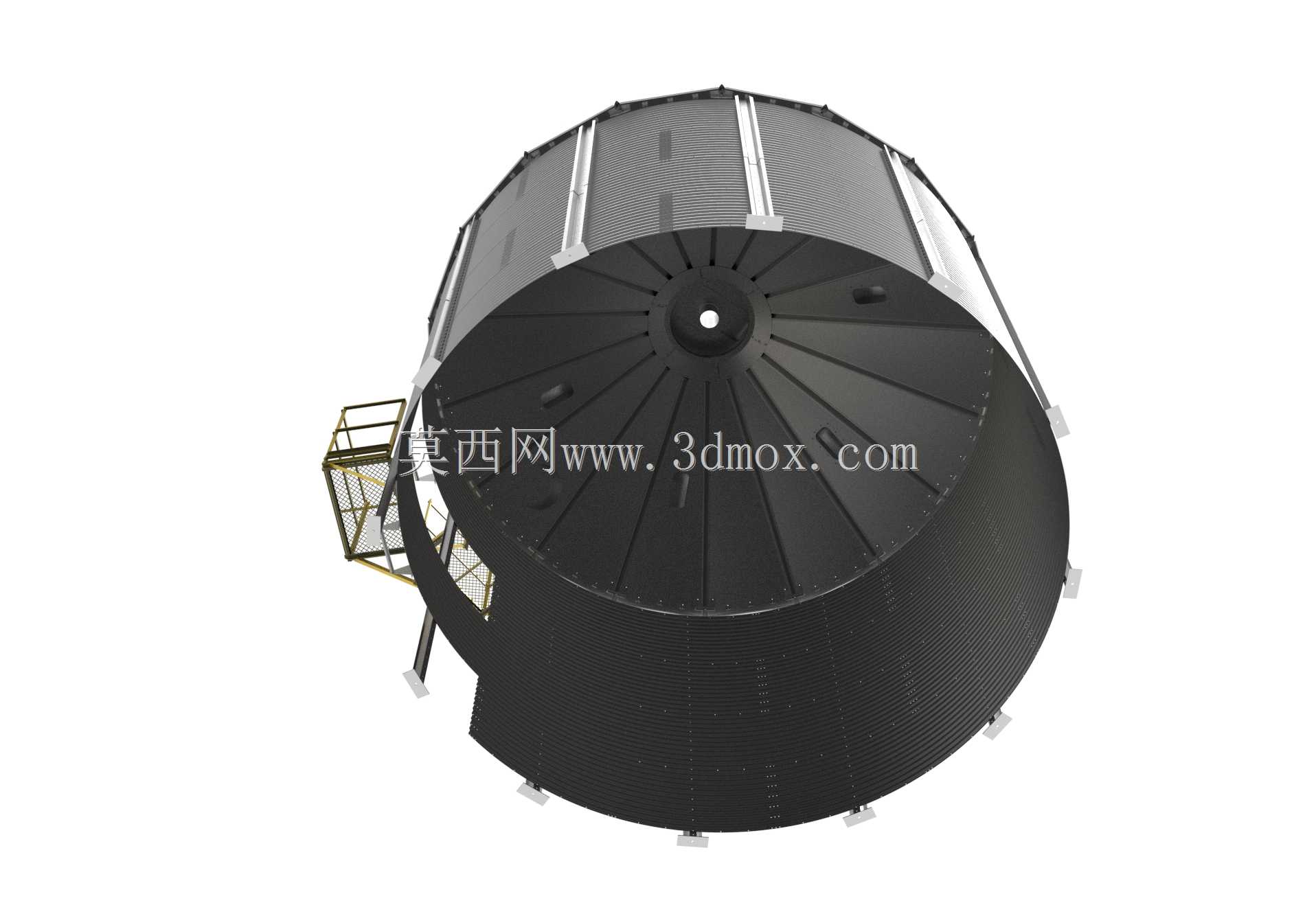

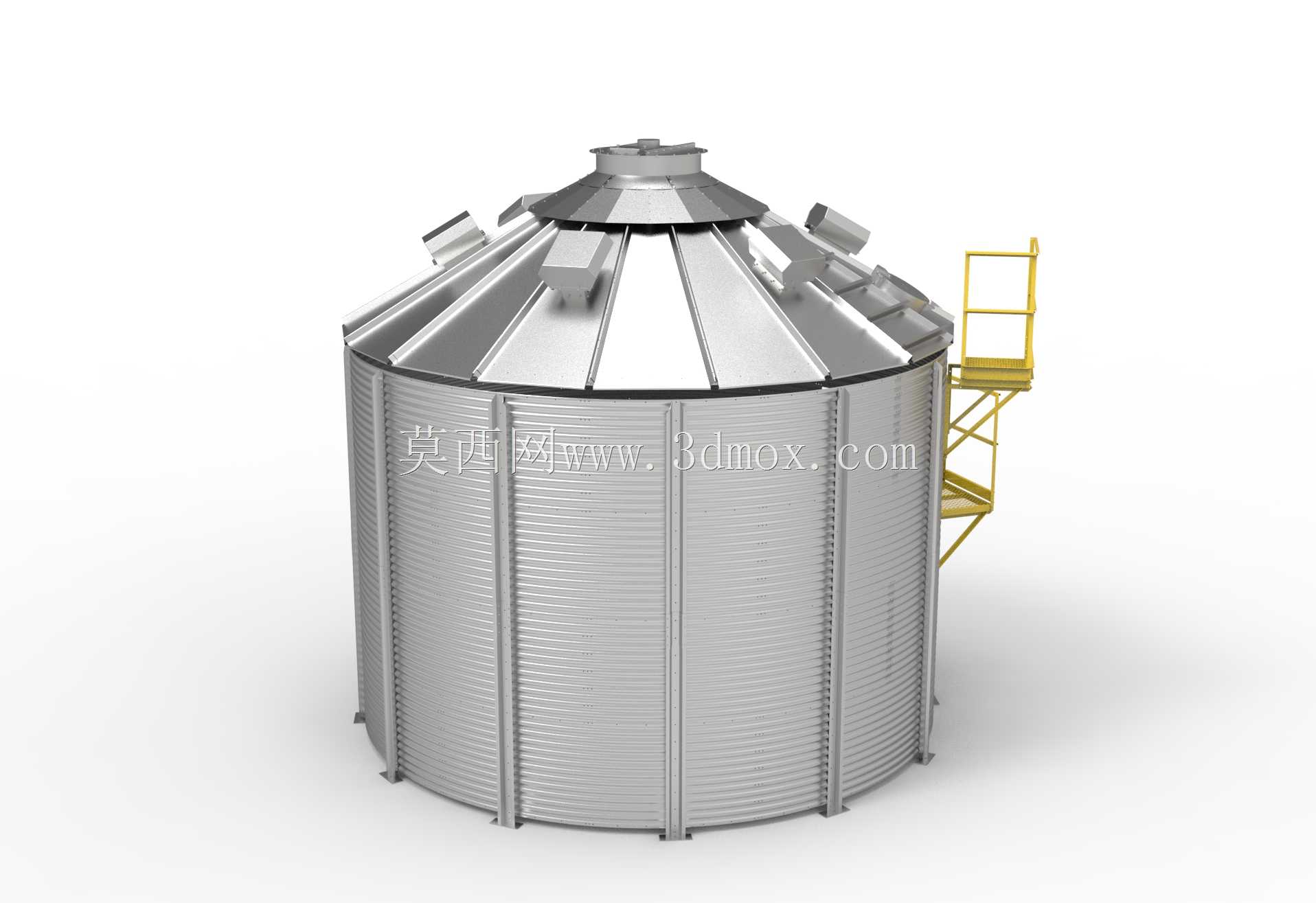

　　仓顶采用多块扇形钢板拼接成锥面结构，锥度设计充分考虑了雨雪天气的自然排水需求，不会在仓顶形成积水积雪增加额外荷载，仓顶预留的检修人孔、通风组件安装位，能匹配后续粮情监测、通风降温的配套设备加装需求，不需要在现场额外做开孔切割破坏仓顶的密封与结构强度。仓体侧面设置的外置爬梯与顶部检修平台，完全按照现场运维的操作空间做尺寸预留，爬梯踏步的间距、平台护栏的高度都符合高空作业的安全操作要求，运维人员可以通过爬梯直达仓顶完成粮情检查、设备检修作业，仓壁下部预留的出粮口位置，刚好匹配常规散粮输送设备的接料高度，不需要额外搭建高位接料平台，出粮时依靠粮食的自重就能完成自流出料，减少额外的出料辅助设备投入。

　　从安装边界的尺寸参数来看，该款仓体的净直径为5米，仓体总高度为5.5米，这个尺寸选型适配中小型粮食收储点的单仓存储容量需求，安装时不需要做超深的基础处理，只需要在平整硬化的地面上做环形的预埋螺栓固定即可，装配式的板件连接结构，能让现场安装全程采用螺栓紧固，不需要现场焊接作业，大幅缩短仓体的搭建周期，也方便后续如果有场地调整需求时的拆解转运。设计过程中针对散粮的侧压力分布做了结构校核，越靠近仓壁下部的位置，散粮产生的侧向压力越大，因此仓壁下部的板件连接螺栓密度、加强筋的布置密度都做了对应提升，避免长期装粮后出现仓壁连接失效的问题。

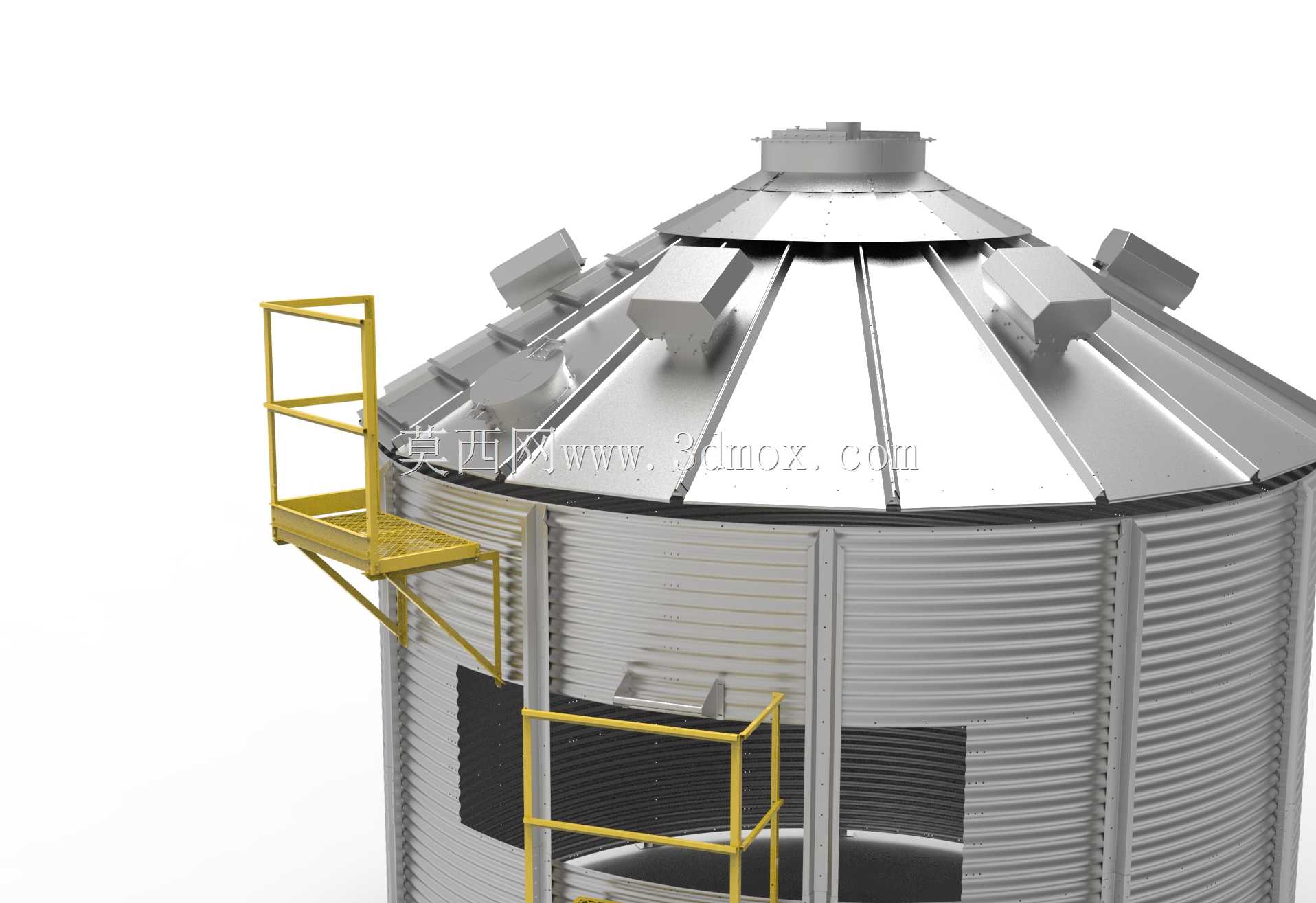

　　仓顶的多个凸起式固定座，是为了适配外置的测温电缆固定、自然通风帽的安装，不需要在仓顶额外焊接支架，所有的连接点位都在工厂预制阶段完成了防腐与密封处理，能有效避免雨水顺着连接缝隙渗入仓内导致粮食霉变。不同于传统的混凝土储粮仓，这种金属装配式仓的施工周期短、自重轻，对场地的地质承载力要求更低，在粮食主产区的临时收储点、中小型粮油加工企业的原料周转仓、规模化养殖企业的饲料原料存储场景都有很强的适配性，仓体的密封性能也能满足常规散粮存储的防虫、防鼠需求，配合后续加装的通风、测温系统，就能实现安全储粮的要求。在三维建模过程中，所有的板件拼接缝隙、螺栓连接点位、爬梯与仓壁的连接结构都做了1:1的还原，没有做简化省略，结构设计人员可以直接参考该模型拆分加工件图纸，做生产下料的参数提取，也可以根据实际的存储容量需求，在该结构的基础上调整仓体直径与高度，匹配不同规模的存储需求，模型中预留的各类接口位置，也能方便设计人员快速匹配不同厂家的配套辅件，不需要重新做接口适配的结构调整。
