拖拉机挂载式树枝削片作业设备结构

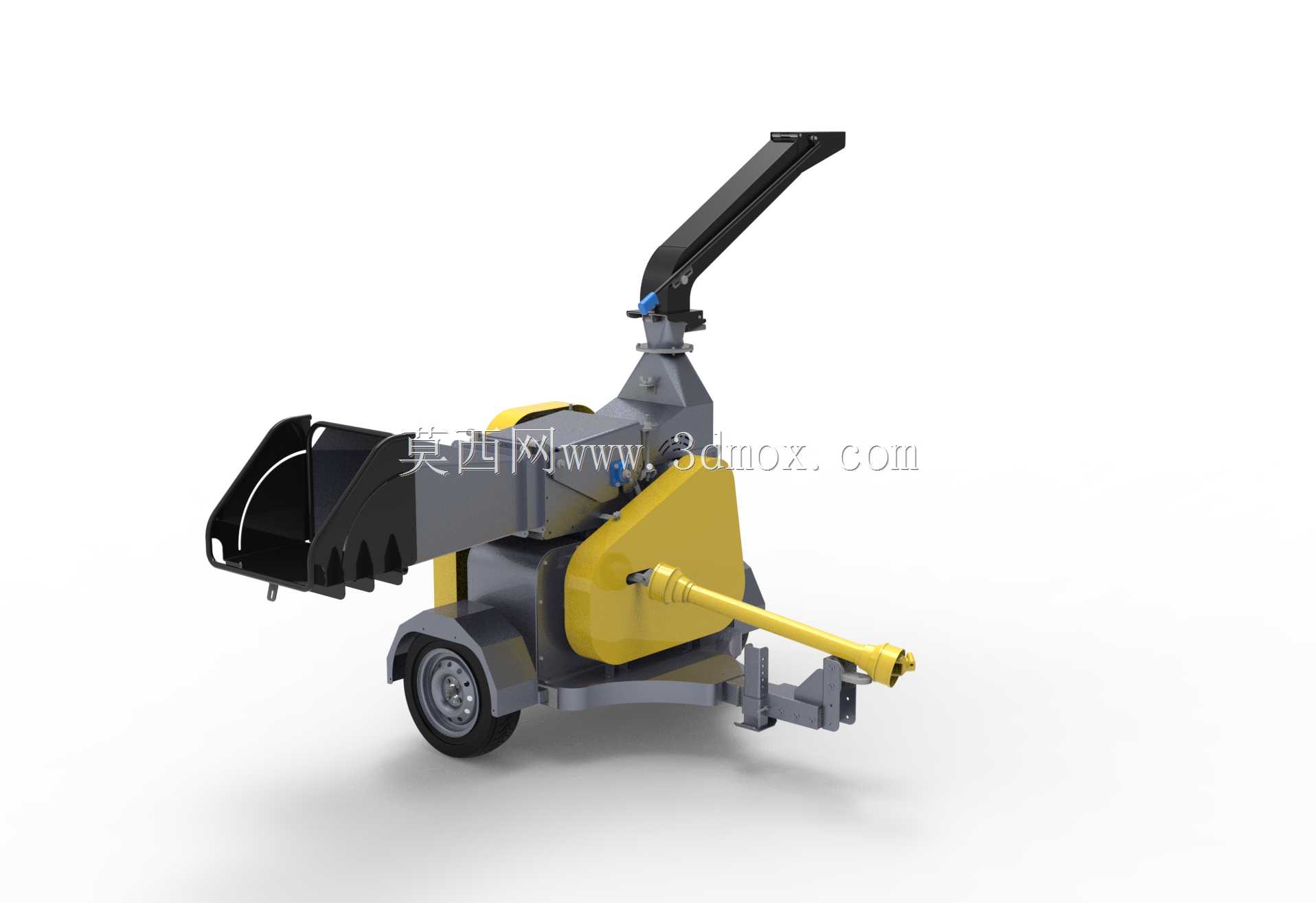

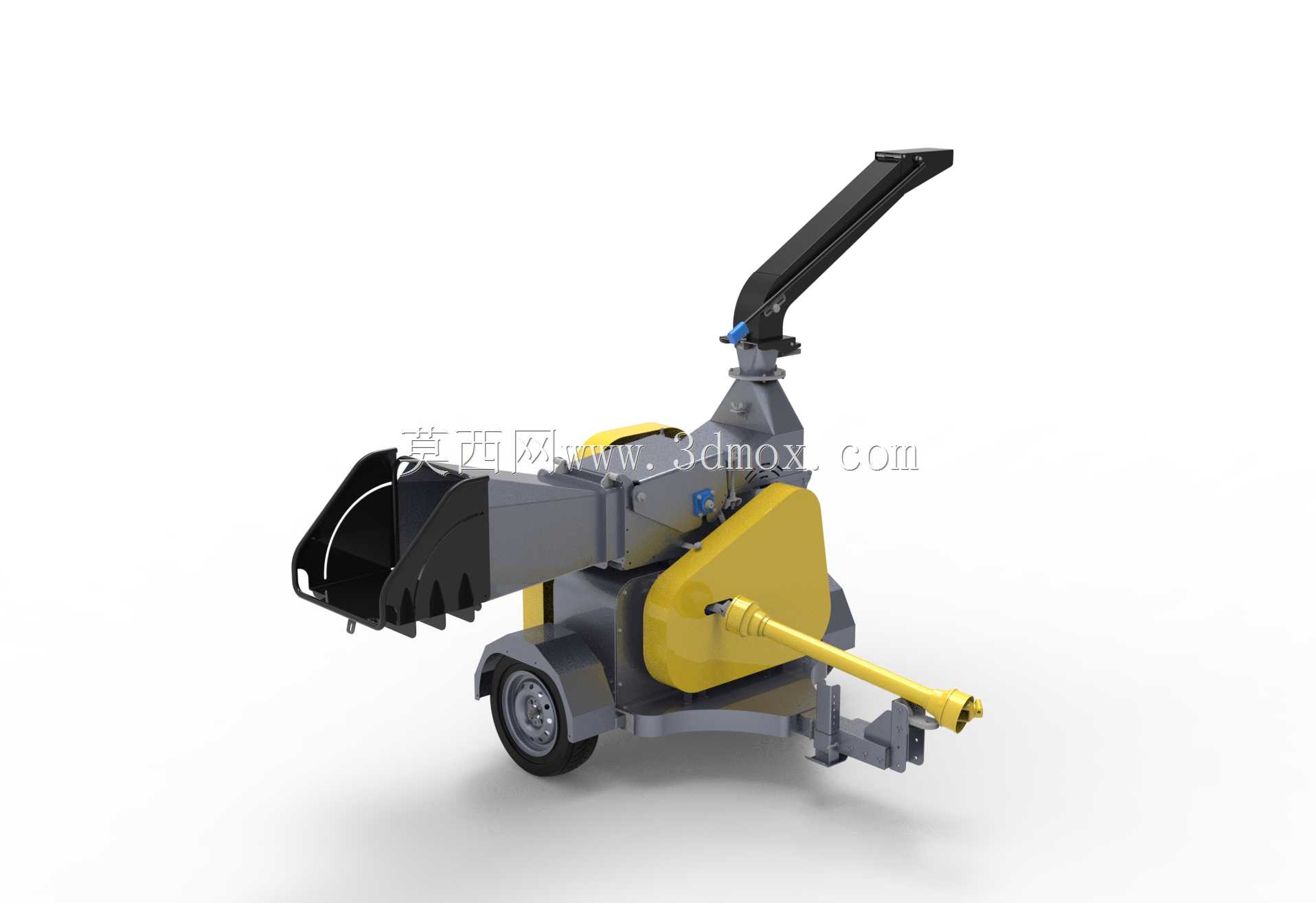

　　这款挂载于拖拉机后部的树枝削片设备，主要面向果园抚育、园林绿化养护、林地清理等作业场景，解决修剪后枝桠运输成本高、堆放占地大的实际痛点，作业时可直接跟随拖拉机在林间、园区地块移动，将修剪下来的鲜枝、枯桠就地切削成规格均匀的木片，削好的物料可直接作为园林覆盖物、生物质原料或者堆肥基料使用，省去枝桠集中转运的额外工序。从结构设计来看，设备整体采用拖挂式布局，通过后部的牵引挂接结构与拖拉机后悬挂点匹配，挂接边界适配多数农用拖拉机的标准后悬挂尺寸，整机重心经过配平设计，挂接后不会造成拖拉机后部载荷过度偏移，轮式支撑结构在转场时可跟随拖拉机平稳通行，非作业状态下也可短距离拖行移动，不需要额外的吊装转运设备。

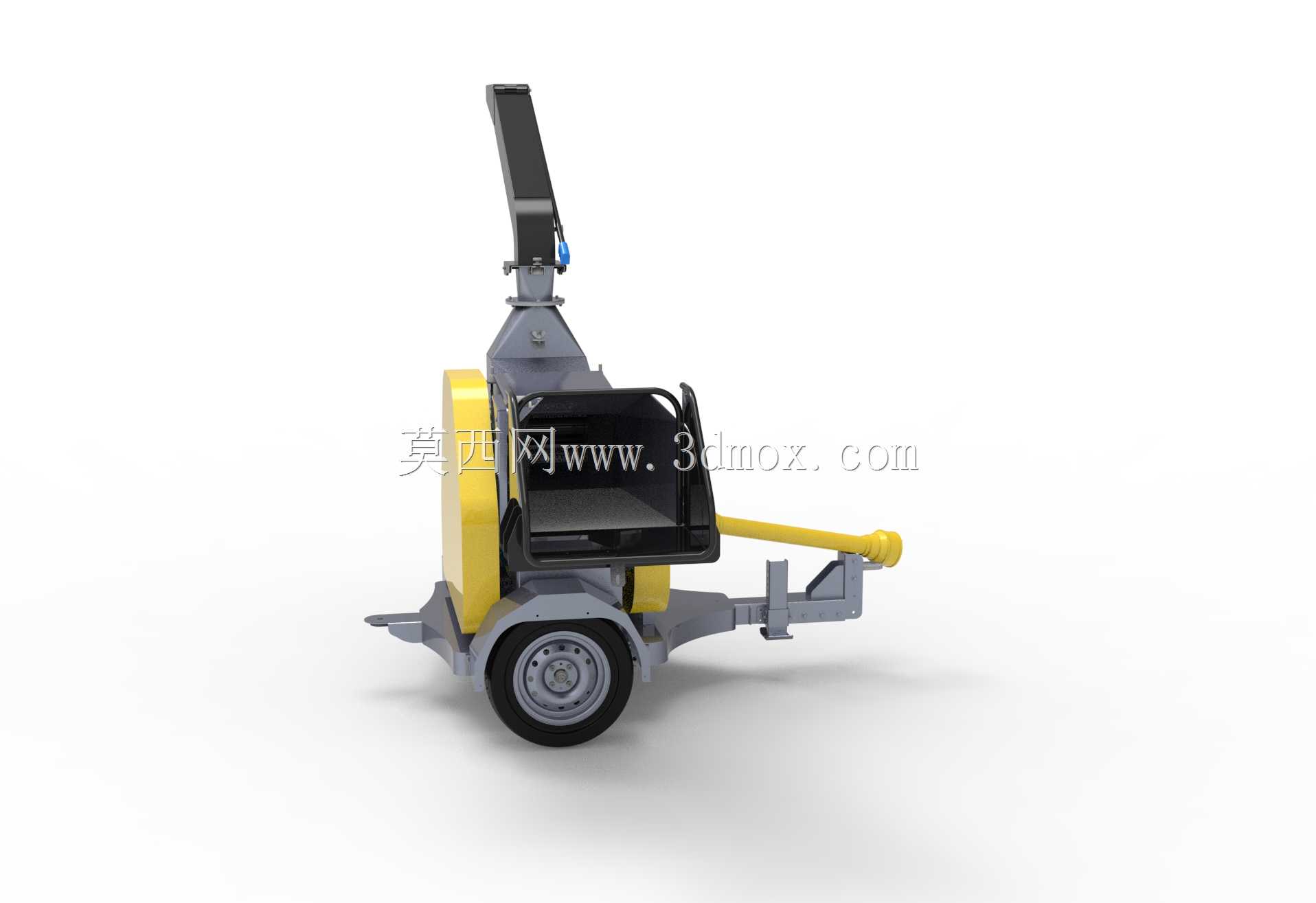

　　进料端采用大开口倾斜式进料槽设计，槽体边缘做了加厚耐磨处理，可容纳直径15厘米以内的枝桠送入，进料口内部设置有防反弹的挡料结构，避免切削过程中碎料向外飞溅伤及作业人员，进料辊采用带防滑齿的对辊结构，可自动咬住送入的枝桠匀速向切削腔输送，不需要人工持续推料，降低作业时的劳动强度。切削腔内部采用盘式削片结构，飞刀通过螺栓紧固在刀盘上，刃口角度经过反复调校，切削鲜枝时不会出现夹料、堵料的情况，刀盘做了动平衡校准，高速运转时整机振动幅度控制在合理区间，避免长期作业造成挂载结构的疲劳损伤。

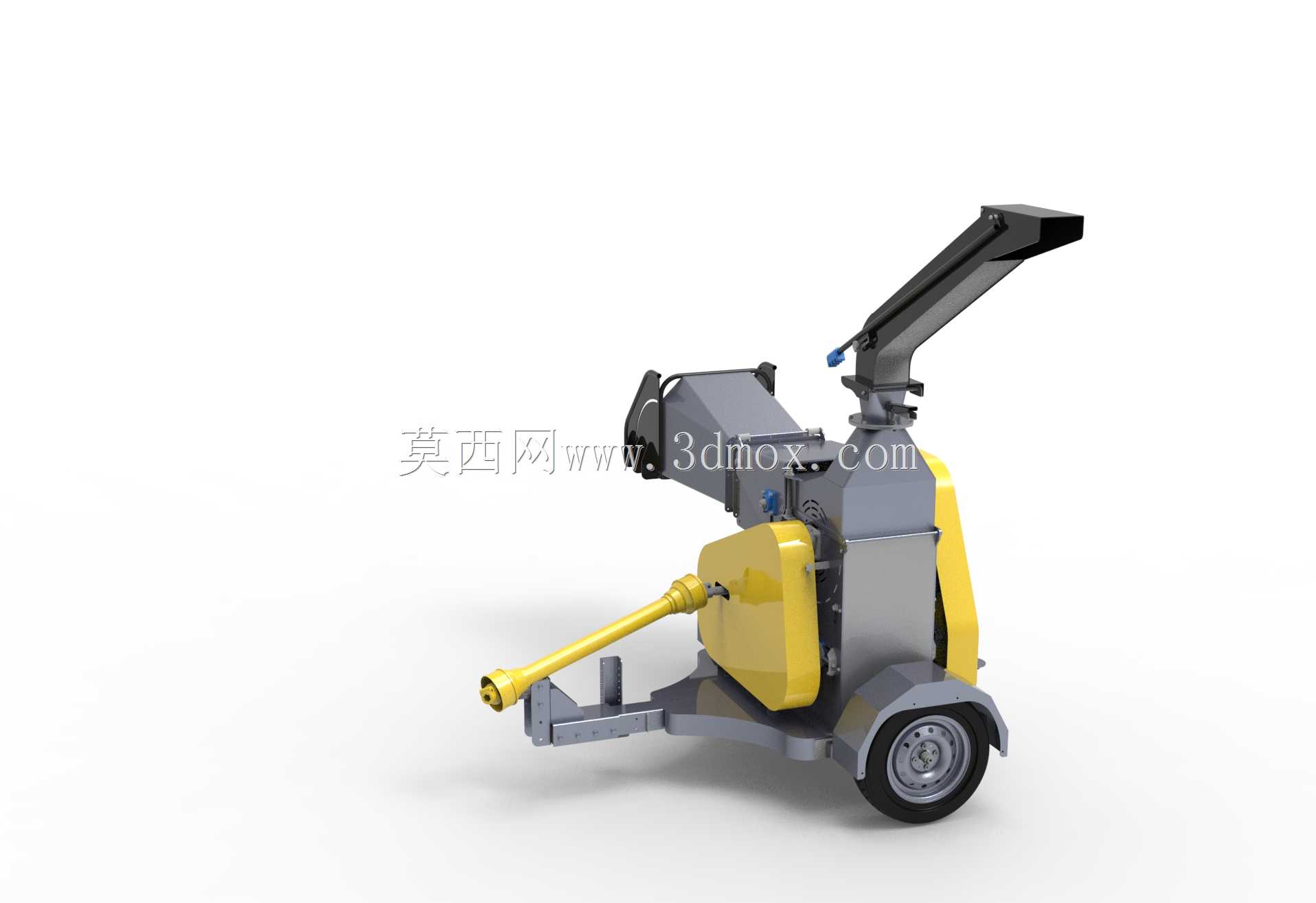

　　出料部分采用可调整角度的上扬式出料筒，筒身可360度旋转调整出料方向，作业时可直接将削好的木片喷送到随行的运输料斗中，也可根据作业需求调整喷射高度，将物料直接堆放在地块侧边，出料筒末端设置有导流板，可调整出料的散落范围，避免物料飘散造成不必要的清理工作。设备的动力传递依托拖拉机后输出轴，通过万向节将动力传递到设备的传动系统，传动部分设置有过载保护结构，当送入的枝桠过硬或者进料量过大造成卡滞时，保护结构会自动切断动力传递，避免刀盘、传动齿轮或者拖拉机输出轴因为过载出现损坏。

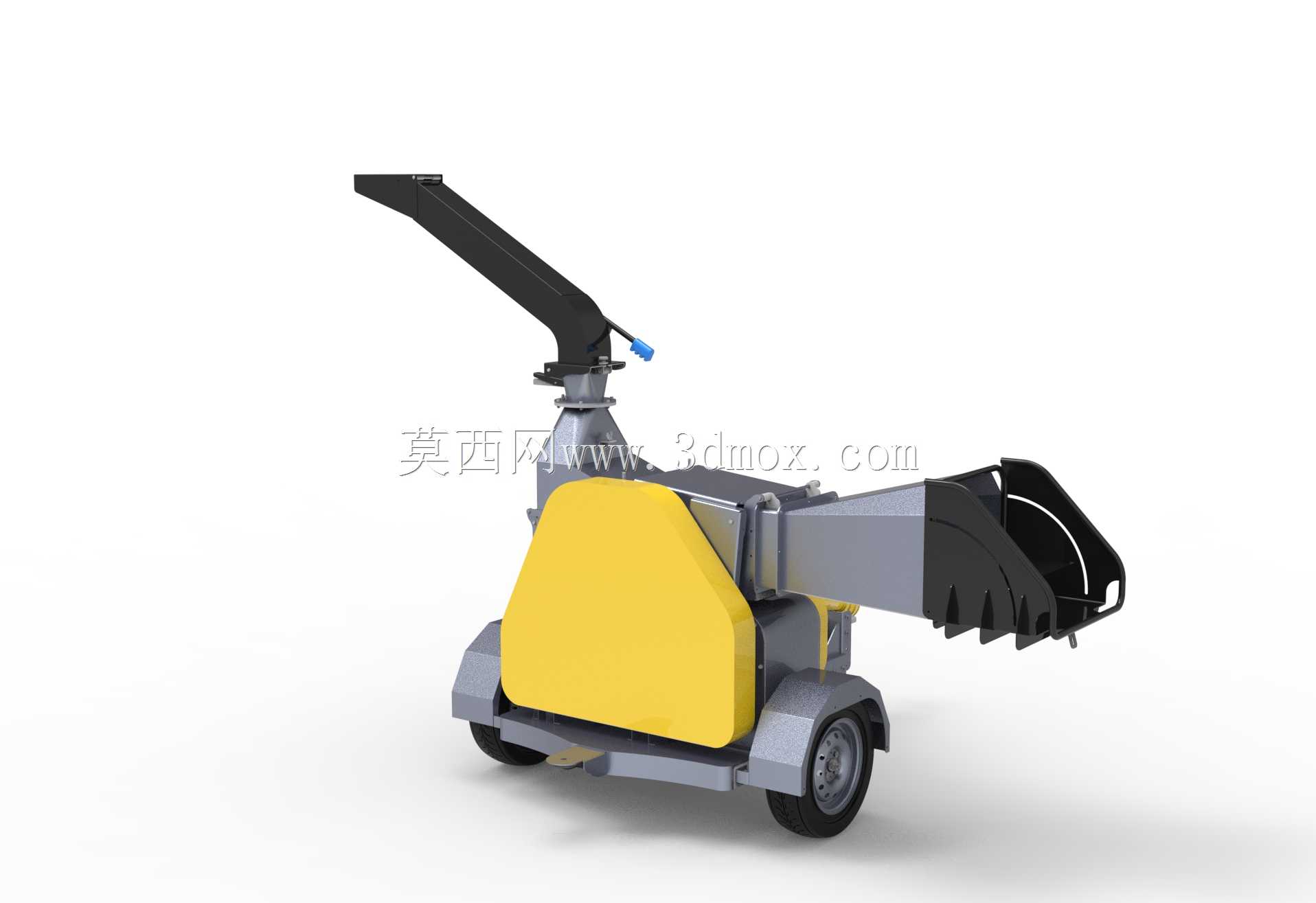

　　机身外侧的护罩采用快拆式固定结构，日常维护时不需要完全拆解机身，即可快速打开护罩检查飞刀磨损情况、更换磨损的飞刀或者清理切削腔内残留的碎料，护罩表面做了防滑的冲压纹路，检修时踩踏不会打滑。整机的轮距设计适配农林作业的常见垄距，在果园行间作业时不会压到作物根系或者垄面，机身外侧的突出部件都做了圆角处理，在林间穿行时不会刮蹭到树干或者周边的作物。从建模细节来看，所有的挂接销轴、紧固螺栓都按照实际农用设备的标准件规格建模，焊接位置的焊缝结构、板材的折弯圆角都做了还原，进料槽、切削腔、出料筒的内部流道都按照实际作业的物料走向做了曲面优化，避免出现物料卡滞的死角，支撑轮的转向结构、轮轴的密封结构也都做了完整的结构表达，可直接作为同类设备改型设计的结构参考，也可用于农林作业设备的作业流程模拟演示。设备的整体尺寸控制在拖拉机后部挂载的安全边界内，总宽度不超过拖拉机自身的车身宽度，转场时不会因为超宽影响道路通行，整机离地间隙满足田间非铺装路面的通行要求，不会因为地面凸起剐蹭到底部的传动结构。
