双轴式塑料撕碎破碎设备结构设计

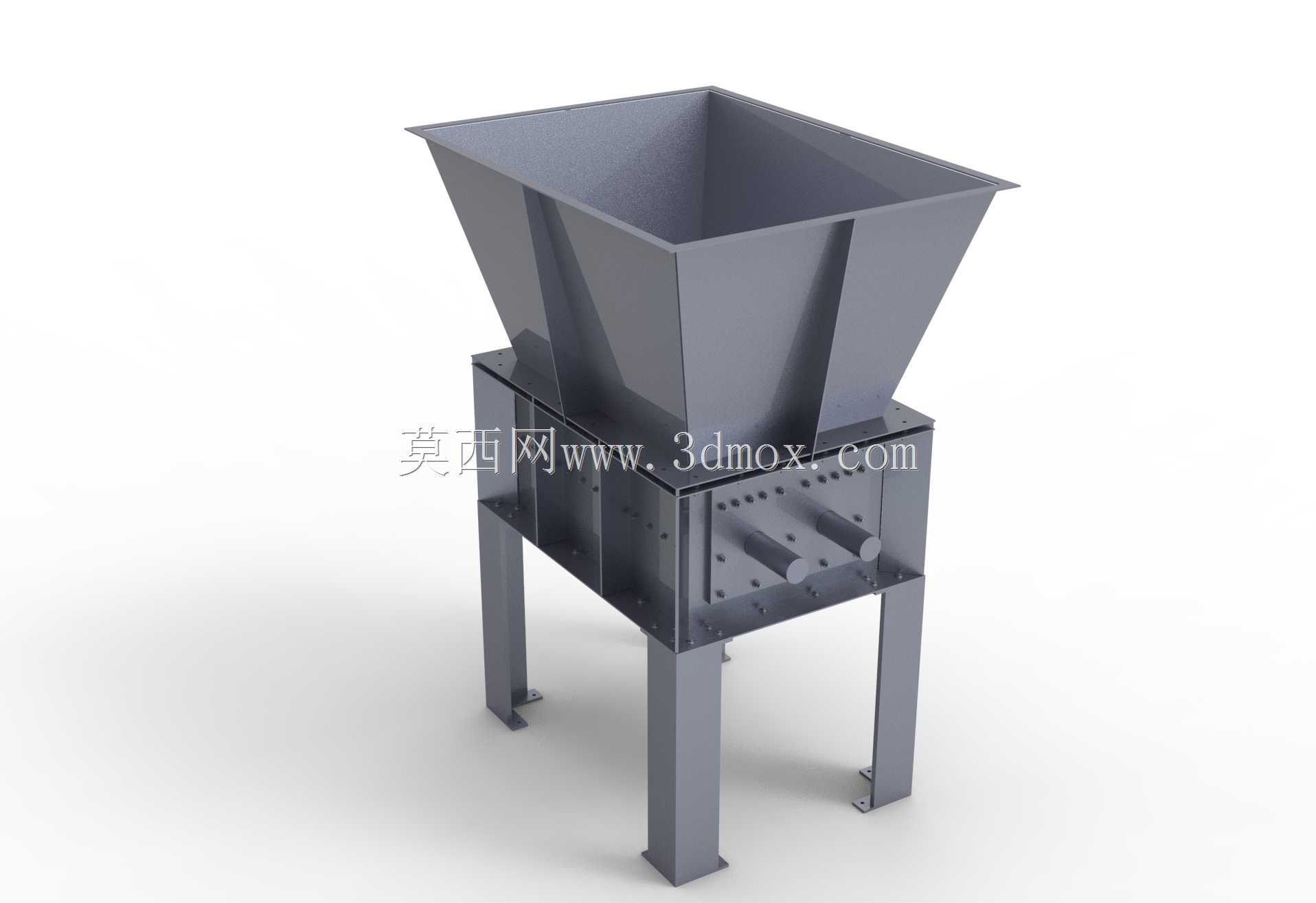

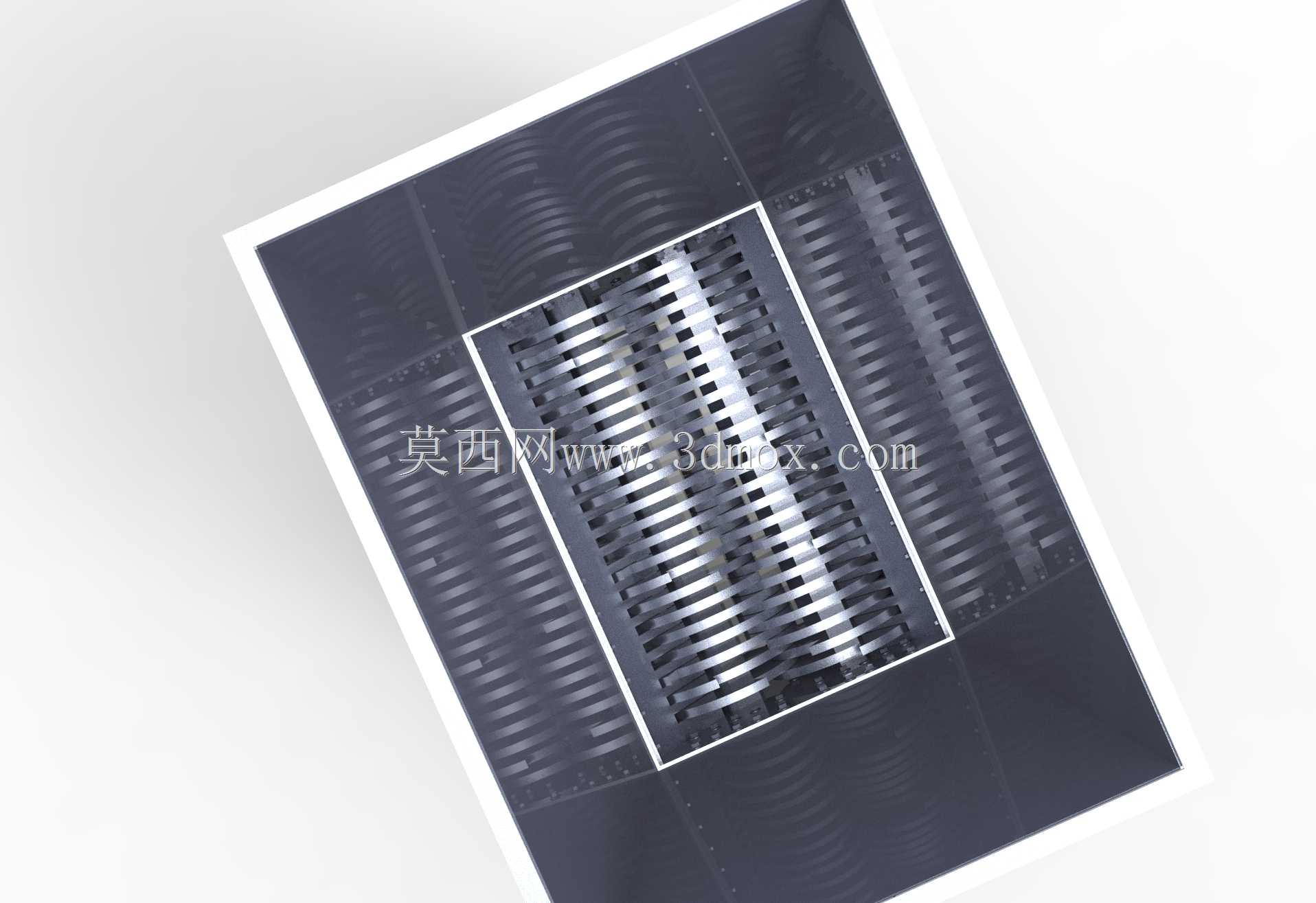

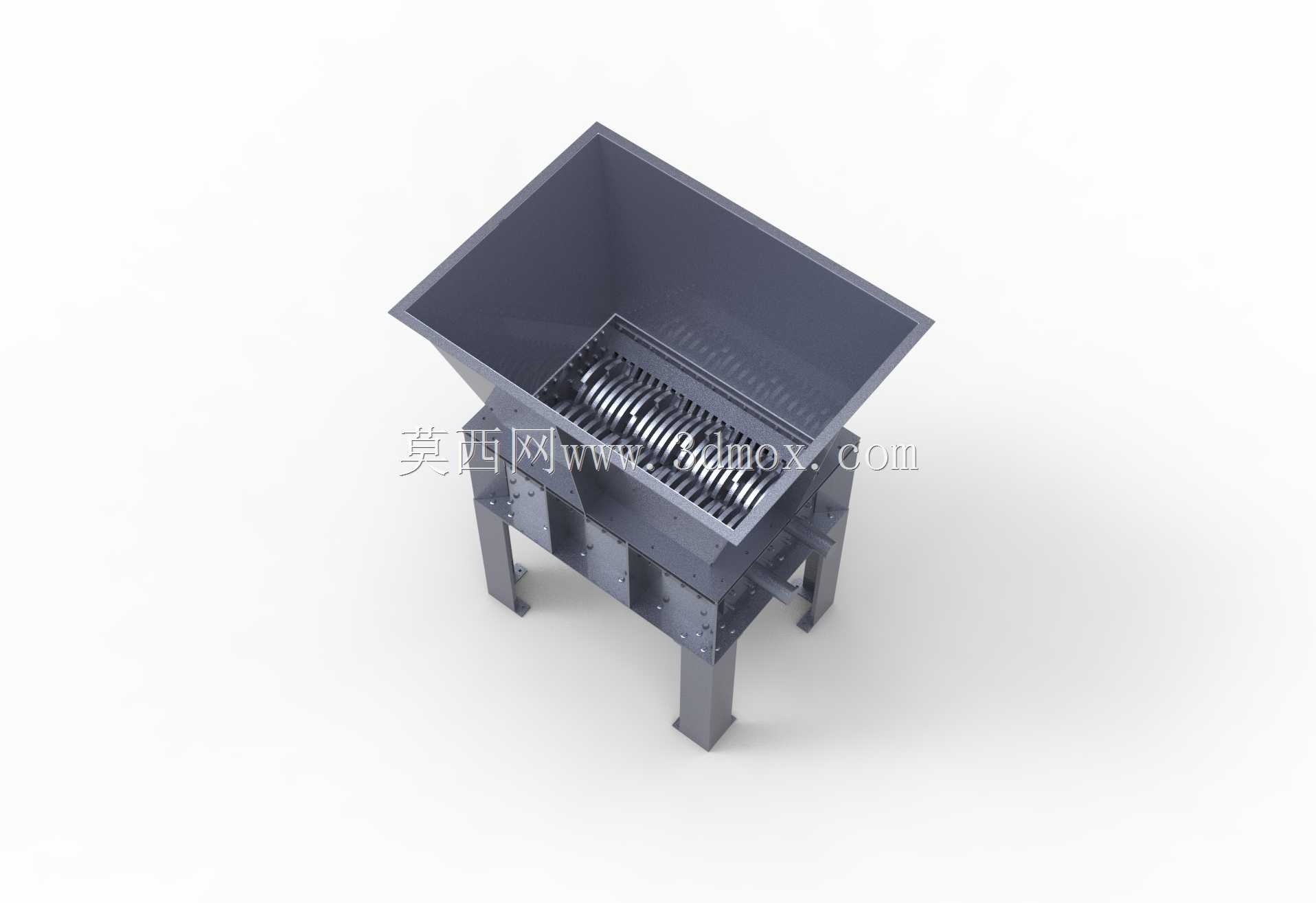

　　在固废资源化处理、废塑料回收再生的生产场景中，这类双轴撕碎设备是前端预处理环节的核心作业单元，主要承担大块硬质塑料、注塑浇口料、废弃塑料管材、包装塑料件的粗碎作业，将尺寸不规则、体积偏大的塑料废料剪切为粒径均匀的小块料，为后续的细碎、清洗、造粒工序提供符合进料尺寸要求的原料，避免大块物料直接进入细碎设备造成卡料、负载过载的问题。从设备的整体结构来看，上部采用敞口式扩口进料斗设计，斗体壁面向外倾斜扩张，进料口的有效承接面积远大于下部破碎腔体的截面尺寸，作业时无论是人工投料还是配套输送带自动上料，都能降低物料洒落的概率，同时倾斜的壁面可以引导物料自然滑入下方的刀轴啮合区域，无需额外设置推料辅助结构，减少了额外的动力消耗点。下部破碎腔体采用双轴平行布置的刀组结构，动刀沿着刀轴轴向按螺旋相位排布，相邻刀轴上的刀片相互啮合，作业时两根刀轴相向转动，通过刀片之间的剪切、撕扯、挤压共同作用破碎物料，这种结构相比单轴撕碎机，对大块硬质塑料、带一定韧性的塑料件的适应性更强，不容易出现物料在腔体内空转打滑的问题，即使是厚度较大的塑料块、缠绕性的塑料薄膜团，也能被刀齿勾住带入剪切间隙完成破碎。

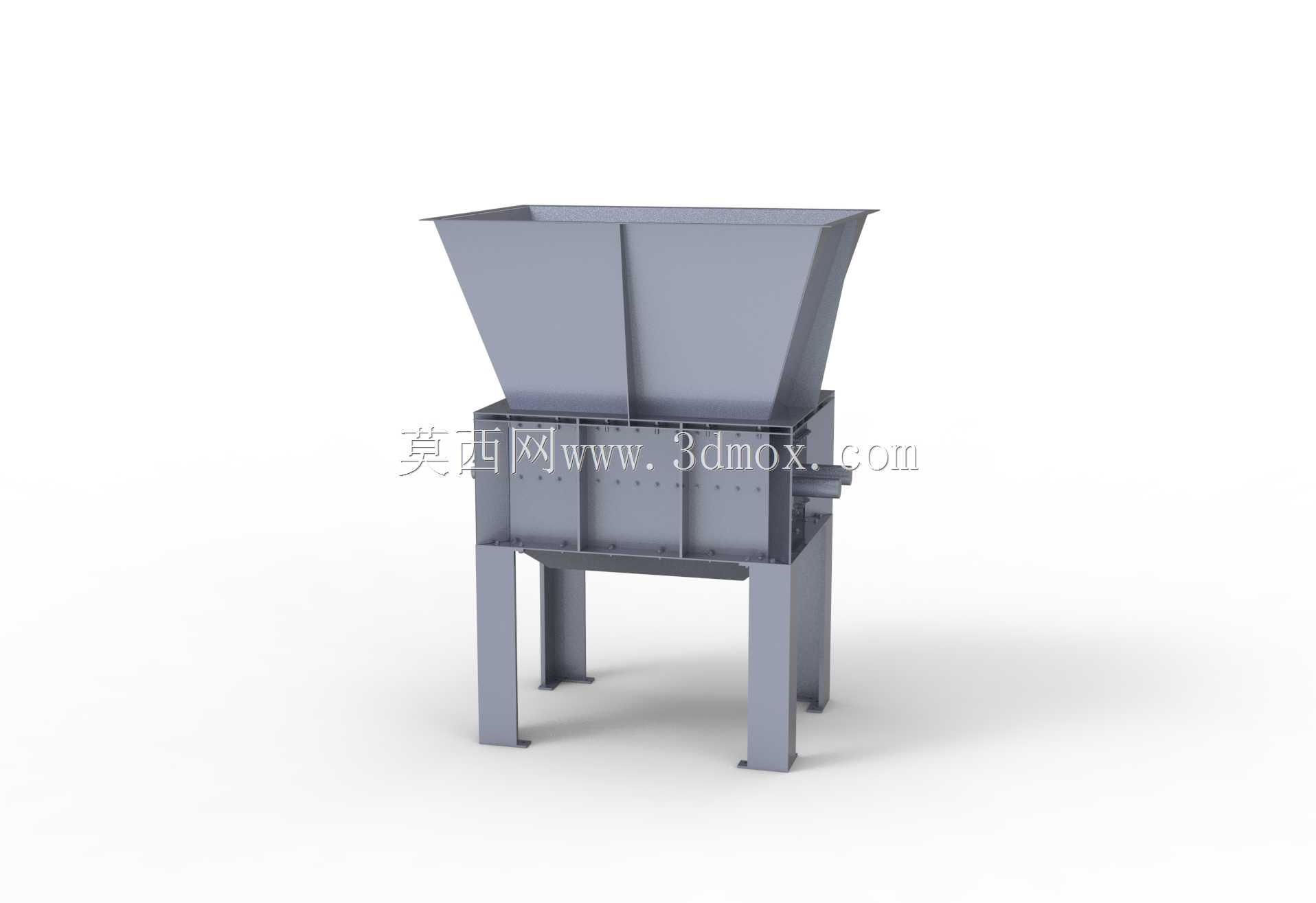

　　设备的支撑机架采用型钢焊接框架结构，四条支腿垂直向下延伸，支腿底部预留了安装固定的螺栓孔位，现场安装时可以直接通过膨胀螺栓固定在混凝土基础上，也可以配套减震垫安装在钢结构平台上，机架的整体高度匹配常规塑料回收生产线的进料高度，破碎后的物料可以直接从腔体下方的出料口落入下方的输送设备或者集料箱中，不需要额外增设高差转接结构。从设计思路上看，整个设备的结构做了模块化拆分，进料斗、破碎腔体、刀轴组件、机架均为独立装配单元，后期维护时可以单独拆卸磨损的刀组或者腔体衬板，不需要整体拆解设备；刀轴的轴承座采用外置式安装设计，轴承座固定在腔体外侧的机架安装面上，与破碎腔体之间设置了密封挡料结构，避免破碎过程中产生的塑料碎屑进入轴承内部造成磨损，同时外置的轴承座也方便日常加注润滑脂、检查轴承运行温度，降低维护作业的难度。设备的安装边界需要预留足够的操作空间，进料斗上方要预留上料设备的作业空间，设备四周要预留至少单人通行的维护通道，尤其是刀轴传动端的一侧，要预留足够的检修空间方便后期更换减速机、拆卸刀轴组件；设备的整体重心集中在下部机架位置，空载状态下的重心高度低于设备总高度的三分之一，运行过程中即使遇到硬料冲击产生振动，也能保持较好的稳定性，不需要额外做过于厚重的基础配重。

　　在实际生产应用中，这类撕碎设备除了处理塑料废料之外，调整刀片的间隙和刀齿形状之后，也可以适配橡胶块、薄金属废料、废包装木料的粗碎作业，不过针对塑料破碎的工况，刀片采用了耐磨合金钢材质，刃口做了特殊的角度处理，既能保证剪切塑料时的锋利度，又能保证长期作业的耐磨性，减少刀片更换的频率。腔体内部的衬板采用可更换的耐磨钢板，通过螺栓固定在腔体内壁，当衬板被物料磨损到一定厚度之后，可以直接拆卸更换，不需要整体更换破碎腔体，降低了长期使用的维护成本。

　　从结构细节来看，进料斗的壁板采用加厚钢板焊接，外部焊接了加强筋提升结构刚度，即使大块物料从一定高度落下冲击斗壁，也不会出现壁板变形的问题；刀轴与腔体两端的配合位置设置了多重密封，除了挡料环之外还设置了毡圈密封，防止细碎的塑料粉末从轴端缝隙溢出，改善作业现场的环境。设备的出料口为敞口式设计，开口尺寸覆盖整个破碎腔体的下部投影面积，破碎后的物料可以依靠重力自由下落，不会在腔体内积料，避免了积料反复被刀组切削造成的能耗浪费和粉料过多的问题。
