手推式地面清洁收集设备结构设计

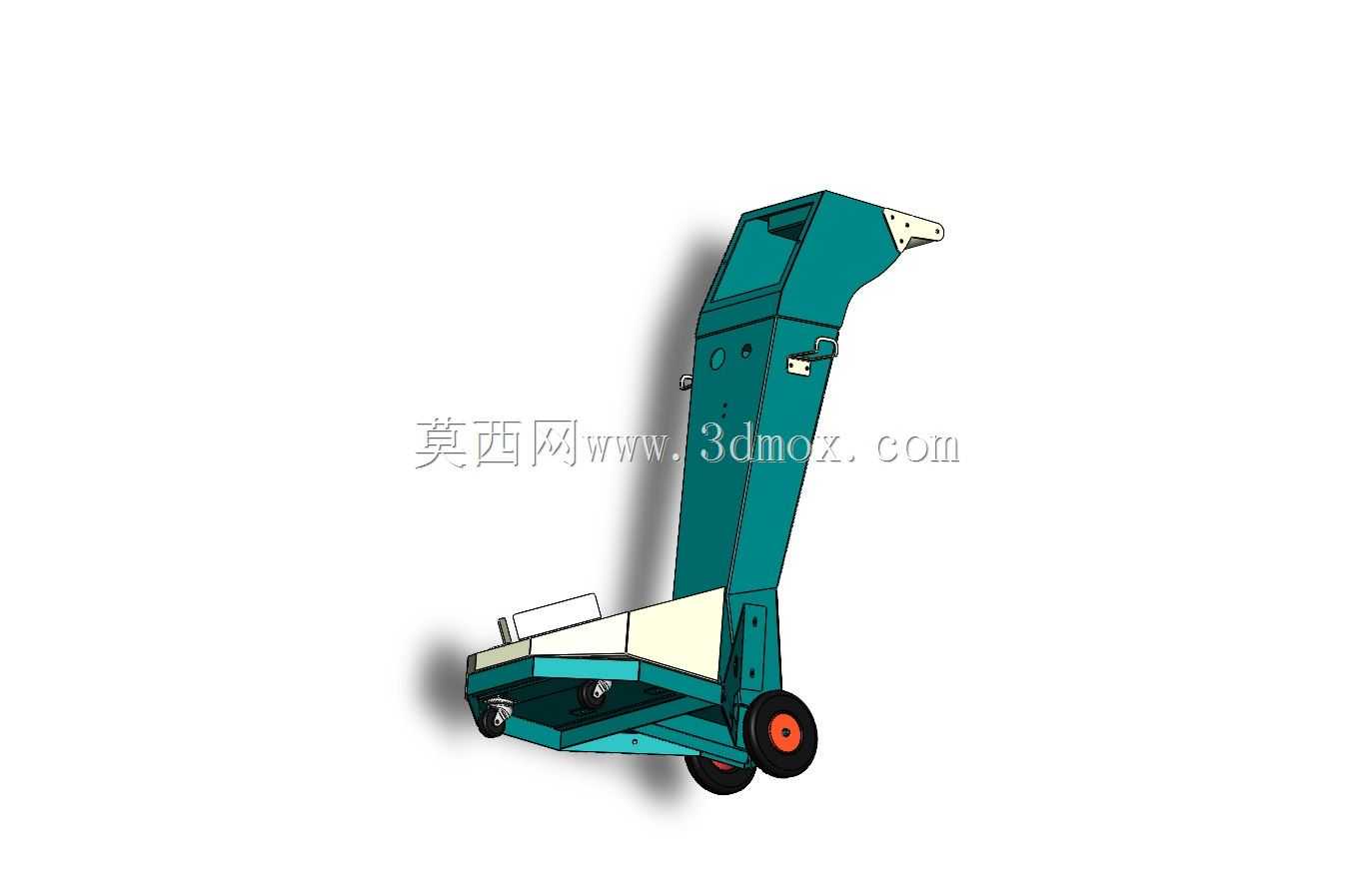

　　这款手推式清洁作业设备的三维结构，主要面向车间硬质地面、仓储通道、商业公共区域的零散杂物与浮尘清扫作业场景，区别于大型驾驶式清扫车的大体积局限，窄体立式的机身结构可以顺利通过1米宽度的狭窄通道，适配货架间隙、设备周边、走廊转角等大型设备无法覆盖的作业区域，日常作业时无需提前挪移周边堆放的物料与工具，大幅降低清洁作业的前置准备工作量。从结构功能分区来看，设备整体分为操作握持段、动力容纳腔、清扫执行端、行走支撑四个核心模块，上部倾斜设置的操作段贴合人体站立推行的施力角度，作业人员无需弯腰即可完成转向、推行的操作，长时间作业的肢体疲劳度远低于传统手持清扫工具。

　　中部立式腔体为核心功能部件的安装空间，内部预留了动力组件、传动结构、尘屑收纳仓的安装位，腔体外壳做了一体化的弯折成型设计，接缝处设置有内嵌式的卡扣结构，日常维护时无需额外工具即可打开侧盖完成内部积尘清理、易损件更换的操作，外壳表面的圆弧过渡处理避免了作业过程中剐蹭周边设备、墙面的问题。下部的清扫执行端采用前置开口设计，贴近地面的收集口边缘设置有可调节高度的柔性挡边，能够根据地面的平整度调整挡边与地面的间隙，既可以避免大颗粒杂物从侧边漏出，也能防止挡边过度摩擦地面造成推行阻力过大，收集口内部预留了滚刷安装位与负压风道接口，可根据作业场景选择纯机械滚刷清扫或者附带负压吸尘的作业模式，适配浮尘、纸屑、小颗粒金属切屑、零散包装废料等不同类型的杂物收集需求。行走支撑部分采用前小后大的轮组布局，前端两个小型万向轮负责转向承载，后端两个大直径行走轮承担设备主要重量，轮面采用硬质橡胶材质，既可以在环氧地坪、水泥地面、瓷砖地面等不同硬质地面顺畅推行，也不会在地面留下压痕或者轮印，后轮的安装轴与设备主体的机架直接连接，传动结构可以直接将行走轮的转动动力传递到前端滚刷，无需额外设置独立驱动源，纯机械传动的结构大幅降低了设备的故障概率，日常使用过程中仅需定期清理滚刷缠绕的杂物即可维持正常运转。

　　从安装边界的尺寸设计来看，设备整体直立状态下的高度适配多数成年人的握持高度，机身最大宽度控制在窄体通行的需求范围内，下部清扫端的宽度与机身主体宽度保持一致，不存在突出的外伸结构，推行过程中可以精准判断设备的通行边界，不会出现机身已经通过但侧边突出部件剐蹭障碍物的问题。尘屑收纳仓采用抽拉式结构，安装在腔体下部靠近重心的位置，装满杂物后不会出现设备头重脚轻容易倾倒的问题，抽出清理时也无需抬升过高的高度，单手即可完成倾倒操作。操作段上部预留了控制开关的安装位，若配置电动吸尘组件，可直接将开关设置在握持手位附近，作业过程中无需抬手即可完成功能切换。

　　整个设备的结构设计没有冗余的装饰部件，所有外壳曲面都服务于结构安装与使用需求，倾斜的机身线条让作业人员推行时可以清晰看到前端清扫口的作业位置，精准控制清扫路径，避免出现清扫遗漏的区域。针对车间内常见的金属切屑清扫场景，设备的收集口内部预留了磁吸组件的安装槽，可加装磁条吸附地面的细小铁屑，解决普通清扫工具难以彻底清理金属细屑的问题，收纳仓内部做了光滑的内壁处理，倾倒湿黏杂物时不会出现残料挂壁难以清理的问题。轮组的安装位置经过重心匹配，空载状态下设备可以依靠后轮与底部支撑结构直立停放，不需要倚靠墙面或者额外设置支撑脚，临时停放时占用空间极小，适合在空间紧凑的生产车间内存放。
