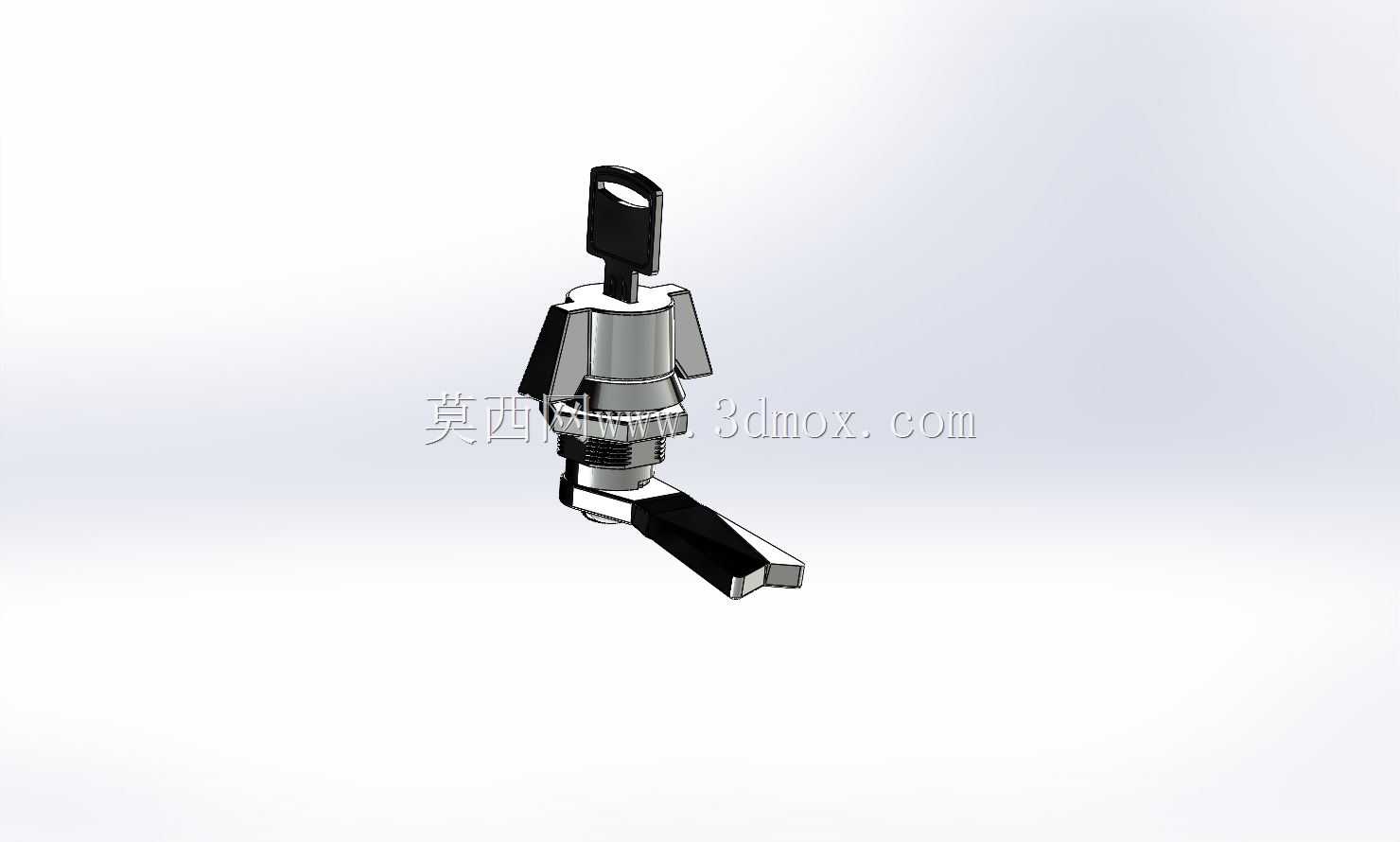

带钥匙翼型旋钮式工业柜门锁结构设计

　　这款带钥匙的翼型旋钮锁具，主要面向工业电控柜、户外设备机箱、小型检修舱门的锁闭需求设计，在车间控制柜、通讯基站户外柜、生产线旁工具存储柜这类场景中，这类锁具需要兼顾徒手操作的便捷性与授权开启的安全性，避免无关人员随意开启柜门触碰内部带电部件或精密元器件。从结构逻辑来看，锁体采用螺纹式安装结构，锁身自带外螺纹段，配套锁紧螺母可适配不同厚度的门板安装，安装时仅需在门板上开出对应直径的圆孔，将锁体从门板外侧穿入，内侧用螺母旋紧固定即可完成安装，无需额外的螺丝孔位加工，对门板的加工精度要求较低，适配1-5mm厚度的冷轧钢板、ABS工程塑料等常见柜门板材质，安装边界控制在锁体背部转舌转动范围内无突出结构干涉即可，转舌的转动角度为90度，锁闭状态下转舌勾住柜体内部的锁扣边，开启状态下转舌与柜门平行，可直接拉开柜门，不会出现转舌剐蹭柜体边框的问题。

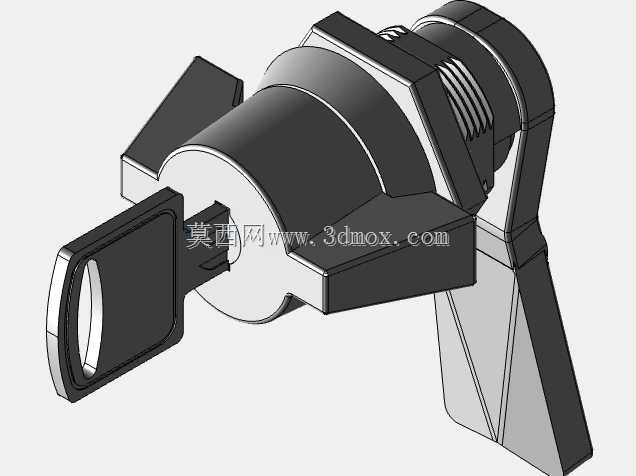

　　操作端采用翼型对称旋钮设计，相比普通圆形旋钮，翼型结构的两个突出握边可以让操作人员戴劳保手套时也能轻松施力转动，无需额外借助工具，在设备日常巡检、维护操作时，运维人员无需寻找钥匙即可完成授权范围内的柜门开启，而钥匙锁芯的集成，则实现了权限管控——只有持有对应钥匙的管理人员，才能在锁闭状态下解锁旋钮的转动权限，日常状态下旋钮处于锁止状态，无法随意转动，避免无关人员误开柜门。锁芯部分采用扁平式钥匙插拔结构，钥匙插入后转动即可解锁旋钮的转动限位，内部的限位弹子与锁芯槽位配合，只有匹配齿形的钥匙才能解除限位，插拔行程控制在12mm以内，钥匙拔出后旋钮自动锁止，不会出现锁止失效的问题。

　　从外形设计来看，锁体外侧的旋钮部分做了圆角过渡处理，没有尖锐棱角，避免人员经过时剐蹭受伤，锁身与门板接触的位置自带橡胶密封垫圈，安装后可以填补锁体与门板之间的安装间隙，阻挡灰尘、飞溅的切削液进入柜体内部，适配IP54级别的柜体防护需求，在普通车间、半户外的设备场景下无需额外做防水处理。背部的转舌采用可调节设计，可根据柜体门框的深度调整转舌的前后位置，适配不同内空深度的柜体安装，转舌末端做了折弯勾边，锁闭时勾边完全贴合柜体内部的安装梁，锁闭后的拉紧力可以让柜门与柜体密封条完全贴合，避免柜门出现松动、异响的问题。

　　建模过程中需要重点关注几个配合公差：锁芯与旋钮本体的转动配合间隙控制在0.1-0.2mm之间，既保证转动顺畅无卡滞，又不会出现晃动旷量；安装螺纹的公差采用6g/6H配合，保证锁紧螺母可以顺畅旋入，同时不会出现螺纹滑牙的问题；转舌与锁体转轴的配合采用D型轴连接，避免转舌受力时出现打滑空转的问题，D型轴的平面位置与旋钮的翼型方向对应，保证旋钮转动到水平位置时转舌处于开启状态，转动到垂直位置时转舌处于锁闭状态，操作人员可以直接通过旋钮的方向判断柜门的锁闭状态，无需反复推拉柜门确认。

　　在实际选型应用中，这类锁具常替代传统的小圆锁、平面锁，用在需要频繁开启的设备柜门位置，翼型旋钮的操作力矩比普通小圆锁大30%左右，即使是柜门密封条压紧力较大的情况下，也能轻松转动旋钮完成锁闭，不会出现旋钮拧不动的情况。锁体的主体材质采用锌合金压铸成型，表面做黑色喷塑处理，耐油污、耐普通酸碱腐蚀，适合车间多油污、多粉尘的使用环境，钥匙采用铜质基材，长期插拔也不会出现齿形磨损导致的开锁失效问题，内部的弹簧、弹子等小零件采用不锈钢材质，避免长期使用后出现锈蚀卡滞的问题，整体使用寿命可以满足工业设备10年以上的使用周期要求。
