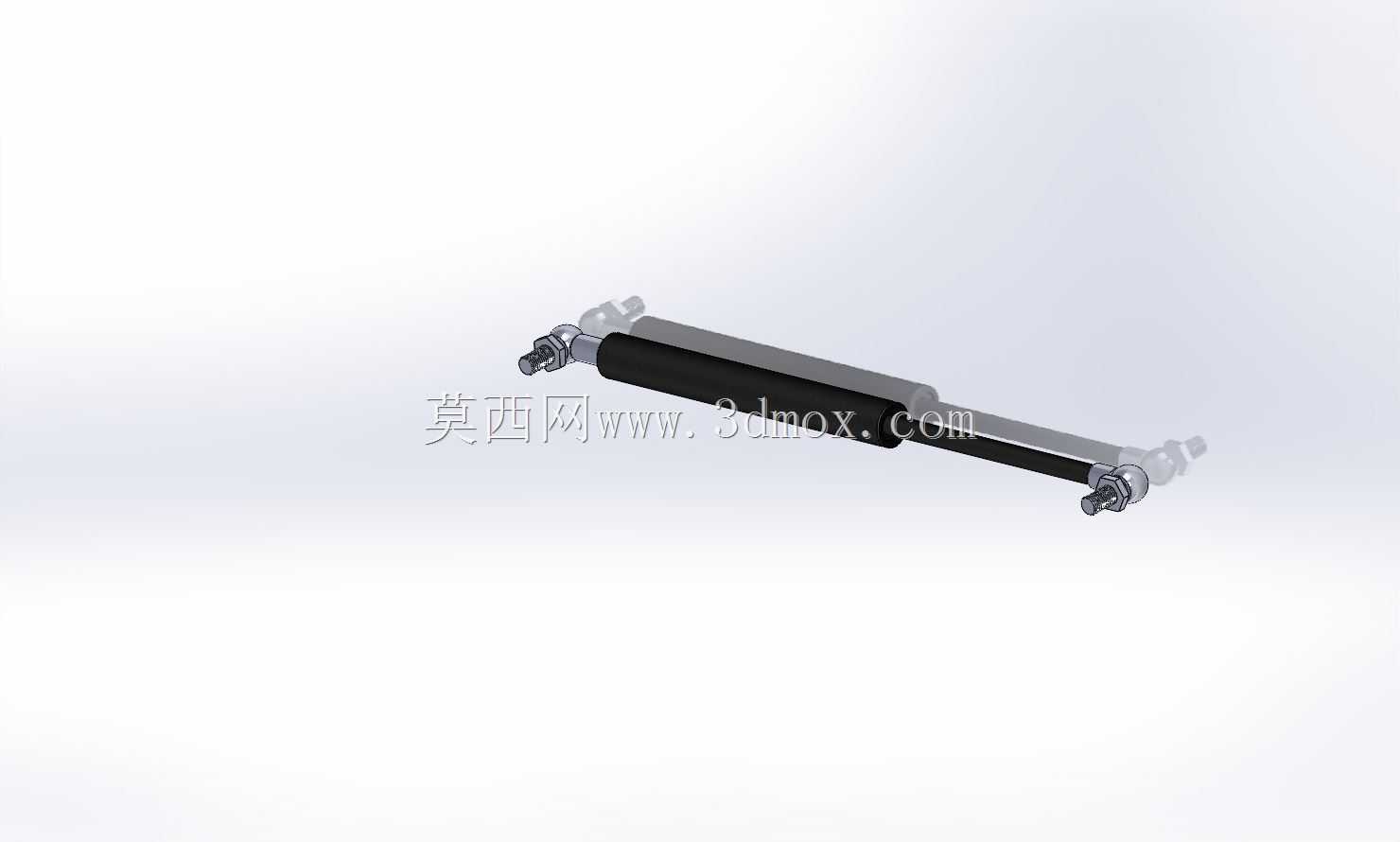

150N气弹簧支撑杆结构三维数模

　　从结构设计逻辑来看，这款气弹簧采用了经典的单筒式结构，外部缸体采用高精度冷拔管材加工，内壁粗糙度控制在极低水平，保证活塞组件往复运动时的密封可靠性，避免长期使用后出现气体泄漏、力值衰减的问题。活塞组件上集成了阻尼孔与密封件，伸缩过程中气体通过阻尼孔形成稳定的节流效果，让伸出与回缩过程都保持均匀的速度，不会出现快速窜动的情况。两端的连接头采用万向球铰结构，安装时可以自适应一定角度的安装偏差，不会因为安装面的平行度误差导致杆体承受侧向弯矩，这一点在实际设备装配中非常实用——很多现场安装时很难保证两端安装座的同轴度完全达标，球铰结构可以自动补偿角度偏差，避免杆体受弯出现卡滞、密封件偏磨的问题。这款150N规格的气弹簧构件，日常在各类需要柔性支撑、缓动启闭的场景中出镜率极高，小到设备舱门的上掀支撑、家具柜门的缓降限位，大到工程机械覆盖件的开启定位、专用车辆侧舱门的承重支撑，都能见到这类构件的身影。不同于刚性支撑杆的硬限位逻辑，气弹簧依靠内部充入的惰性气体形成压力差，提供平稳的轴向支撑力，整个伸缩行程中力值波动控制在合理区间，不会出现启动时卡顿、行程末端突然卸力的问题，能有效降低操作人员启闭部件时的施力强度，同时避免构件硬碰撞带来的漆面磨损、结构变形问题。

　　从安装边界来看，这款气弹簧完全伸展时的总长度适配常规中小型舱门的开启行程，回缩后长度紧凑，不会在部件闭合时占用过多安装空间；两端球头的连接尺寸采用行业通用规格，安装座可以直接选用标准五金件，不需要单独定制连接结构，能大幅缩短设备设计阶段的选型周期。设计这类气弹簧模型时，首先要明确额定支撑力对应的应用场景，150N的力值适配单扇重量在12-18kg的上掀式舱门，选型时需要根据舱门的重心位置、开启角度计算力矩匹配度，避免力值过大导致舱门关闭时需要施加过大的按压力，或是力值不足导致舱门开启后无法稳定保持在最大开度位置，出现自行回落的安全隐患。

　　建模过程中需要重点关注几个关键配合尺寸：一是活塞杆与缸体口部导向套的配合间隙，间隙过大会导致杆体晃动，间隙过小会增大运动阻力，甚至在温度变化时因为热胀冷缩出现卡滞；二是两端球铰的摆动角度范围，要保证在整个启闭行程中，球头不会从连接座中脱出，同时不会出现结构干涉；三是完全回缩时的端部间隙，要预留足够的密封件安装空间，同时避免活塞直接撞击缸体底部。实际应用中，这类气弹簧的安装位置也有讲究，通常会将缸体端布置在靠近固定基座的一侧，活塞杆端布置在活动舱门一侧，这样可以减少活塞杆暴露在外部的时间，降低灰尘、泥水附着在杆体表面的概率，避免杂质被带入缸体内部划伤密封件，延长构件的使用寿命。

　　如果是在户外设备上使用，还需要在活塞杆表面增加硬质氧化层处理，提升抗腐蚀能力，避免长期日晒雨淋后杆体出现锈点，影响伸缩顺畅度。从建模细节来看，这款数模还原了气弹簧的所有关键结构特征：缸体表面的防滑滚压区域、活塞杆端部的连接螺纹、球铰接头的锁紧卡槽、缸体尾部的充气密封堵头，这些细节在做整机装配干涉检查时非常重要，比如缸体尾部的堵头会突出缸体端面几毫米，如果安装时没有预留这个空间，就会出现舱门闭合时堵头顶到基座的问题；球铰接头的卡槽尺寸决定了配套卡簧的规格，这些细节如果在建模阶段遗漏，后续实际装配时就会出现零件不匹配的问题。另外，气弹簧的行程参数需要和舱门的开启角度做匹配计算，比如舱门需要开启到90度的维护位置，就要根据安装点的回转半径计算所需的气弹簧行程，行程过短会导致舱门无法完全打开，影响维护操作空间，行程过长则会导致舱门开启到最大角度时气弹簧已经完全伸满，硬顶坏安装座。
