推拉式滑动锁具结构三维设计

　　日常做结构选型时，这类推拉滑动锁的应用场景其实覆盖得很广，从机柜面板、设备检修门到小型机电产品的开合限位，都能见到这类结构的身影。不同于外露式的搭扣锁或者转舌锁，这种滑动锁的安装完全嵌入在构件的预留槽内，闭合后外表面没有突出的操作件，不会在设备运输、人员操作过程中产生勾挂风险，尤其适合对外观平整度有要求、或者设备周边操作空间局促的场合。

　　从功能实现逻辑来看，这款锁的核心是通过滑动行程实现卡扣的咬合与脱开，不需要额外的弹性件提供复位力，整个结构的受力路径全部依托本体的刚性结构传递，锁紧状态下能承受沿开合方向的恒定静载荷，不会因为设备运行过程中的小幅振动出现意外松脱。设计时首先要考虑的是滑动行程的冗余量，实际建模过程中，锁舌的伸出长度要匹配被固定件的卡槽深度，预留0.8-1.2mm的配合间隙，既避免加工公差导致锁舌无法完全卡入卡槽，也防止间隙过大造成锁紧后构件出现旷量。

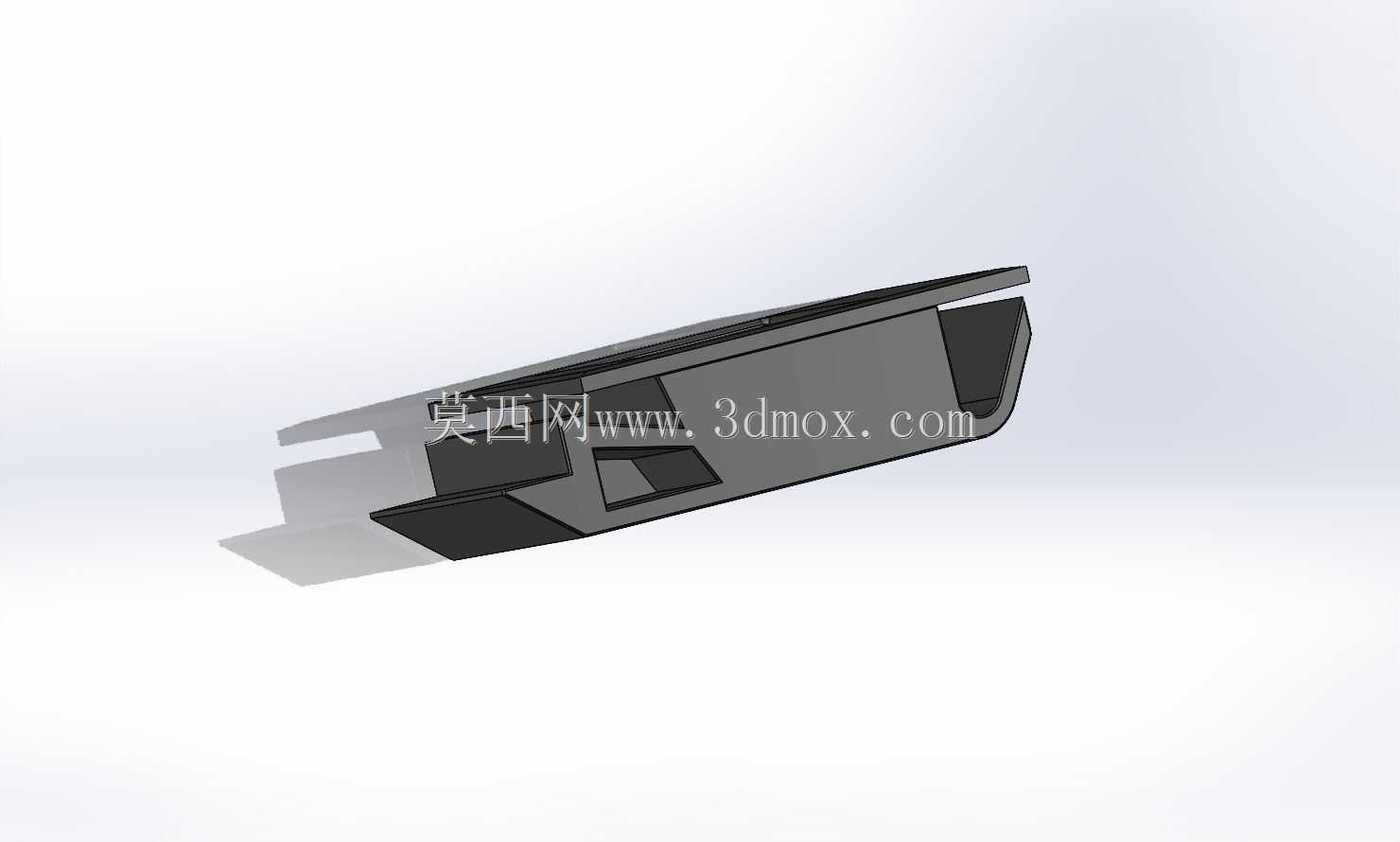

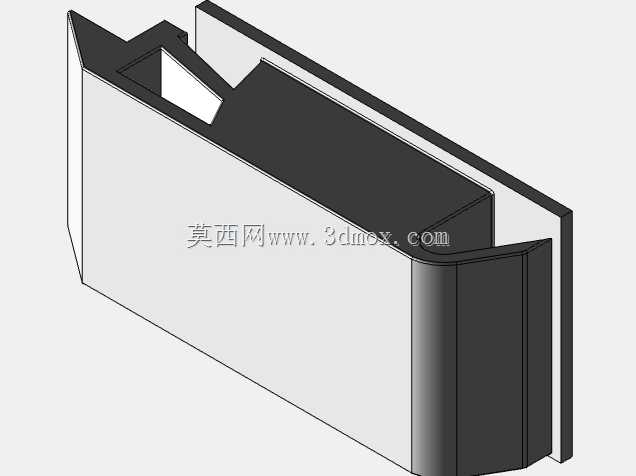

　　结构的外形是完全适配嵌入式安装的长条形态，主体截面为矩形，安装时只需要在基材上开出对应尺寸的矩形沉槽，将锁体嵌入后通过侧边的定位卡点或者预留的粘接/焊接位固定，不需要额外设计复杂的安装法兰，能最大程度压缩安装占用的空间。从结构细节来看，锁体上的导向筋是整个滑动顺畅度的关键，导向筋与滑槽的配合面做了微小的拔模斜度，滑动过程中不会出现卡滞，同时导向筋的宽度占锁体总宽度的三分之一左右，能承受滑动操作时的侧向力，避免长期使用后出现导向面磨损导致的锁体晃动。

　　锁舌部分的咬合面做了15度的导向斜角，在闭合推拉的过程中，即使被固定件的位置存在小幅偏差，斜角也能引导锁舌顺利滑入卡槽，不需要操作人员反复对位调整。锁体尾部的限位结构直接和本体一体成型，不需要额外加装限位销，滑动到行程两端时，限位面直接贴合承受冲击力，减少了装配零件数量，也降低了长期使用后连接件松脱的失效概率。

　　在实际选型适配时，首先要确认安装基材的厚度，这款锁的嵌入深度是固定值，要求基材的壁厚不能小于锁体的总高度，否则会出现锁体外凸或者无法完全嵌入的问题。其次要确认被锁紧件的开合受力方向，这类滑动锁的承载方向是垂直于滑动方向的，如果载荷方向和滑动方向平行，就需要额外增加防退结构，避免受载后锁体自行滑动解锁。建模过程中要重点关注滑动配合面的公差取值，一般取H8/f7的间隙配合，既保证滑动顺畅，也不会因为间隙过大造成锁紧精度下降。另外，锁体的边角都做了R0.5的圆角处理，安装时不会划伤操作人员，也避免应力集中导致的边角开裂问题，适合用在经常需要开合检修的设备部位，操作时只需要沿长度方向推动锁体就能完成解锁和锁紧，动作路径短，操作效率高，不需要额外的工具辅助，完全可以实现徒手操作。
