泵体前端密封连接盖板结构设计

　　在流体输送类设备的装配体系中，前端盖板是泵类产品动力腔与外部执行端衔接的核心承载构件，这类零件的设计合理性直接决定泵体运行时的密封可靠性、轴系运转稳定性以及整机的装配维护效率。日常接触的民用供水、工业流体输送、液压动力回路等场景里，不同功率规格的泵组都需要匹配对应结构的前端盖板，既要承担腔体端面的密封作用，阻隔内部输送介质向外渗漏，也要为前端轴承、密封件提供精准的安装定位基准，同时还要兼顾壳体外部的连接固定需求。

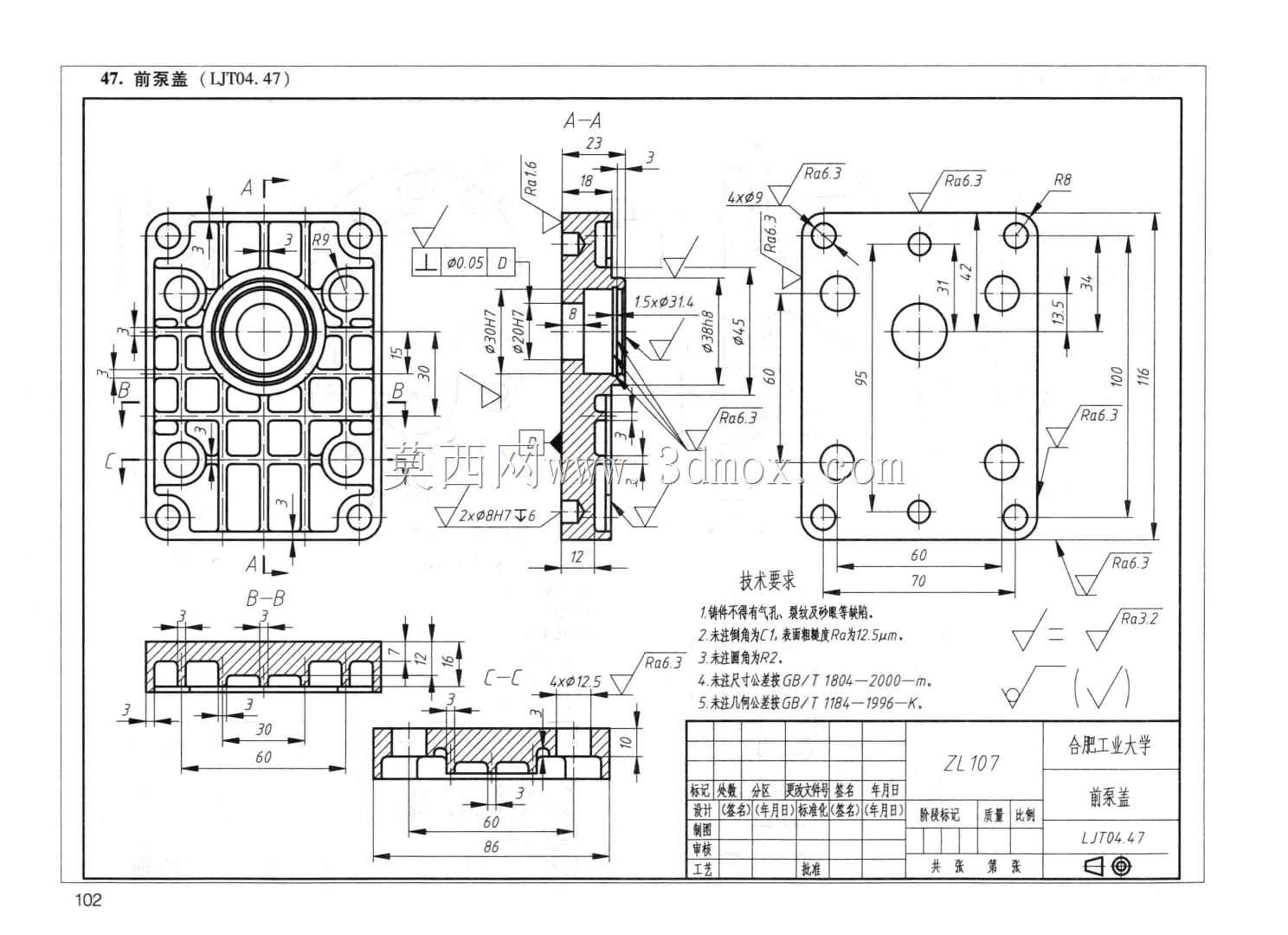

　　从结构设计逻辑来看，这类泵前盖首先要满足腔体密封的平面度要求，与泵壳贴合的端面需要设置合理的加工余量区域，保证装配后密封面的接触应力均匀，避免出现局部间隙导致的介质渗漏。盖板主体的中心区域设置有阶梯式通孔结构，是泵轴伸出端的贯穿通道，孔位的同轴度公差需要与泵壳内部的轴承安装位保持统一基准，避免轴系运转时出现偏磨，降低密封件的使用寿命。围绕中心孔位的周边区域，设计有加强筋结构，这些筋条并非随意排布，而是根据螺栓锁紧时的应力传递路径设置，能够在不额外增加零件整体厚度的前提下，提升盖板的结构刚性，减少泵体运行过程中受内部流体压力冲击产生的形变。

　　零件的安装边界设计上，四个角位设置有沉头安装孔，孔位的位置度公差需要与泵壳端面的螺纹孔完全匹配，沉头深度的设计既要保证螺栓锁紧后头部不突出零件表面，避免与外部安装的带轮、联轴器等传动件产生运动干涉，也要控制沉头深度不会削弱孔位周边的结构强度。盖板侧面分布的多个不同直径的沉孔与通孔，分别对应润滑油道预留、辅助密封件安装、外部传感器固定等不同功能需求，每个孔位的深度、直径公差都需要匹配对应标准件的安装尺寸，避免出现装配干涉或者密封失效的问题。

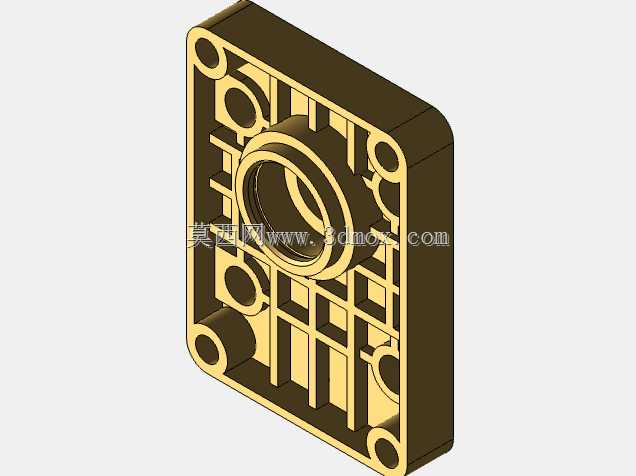

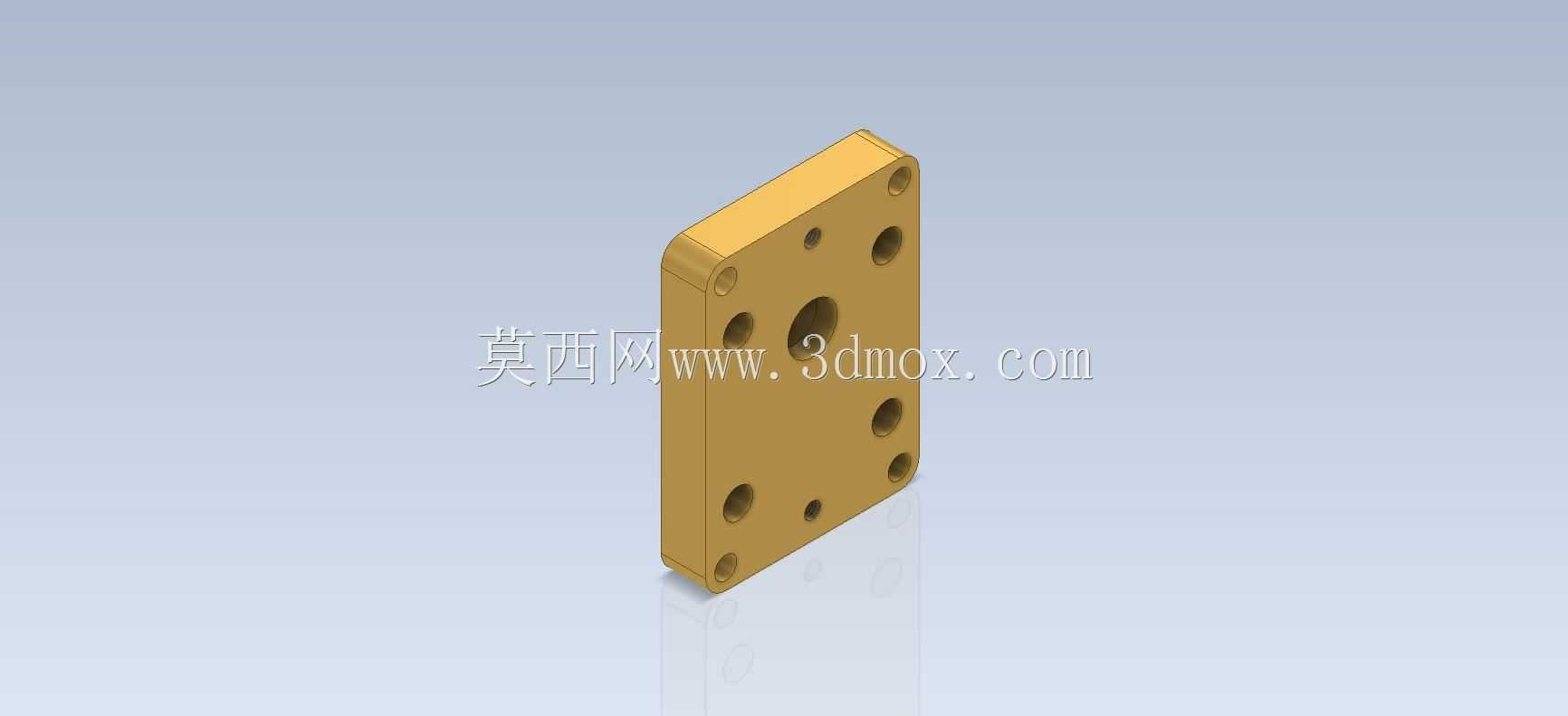

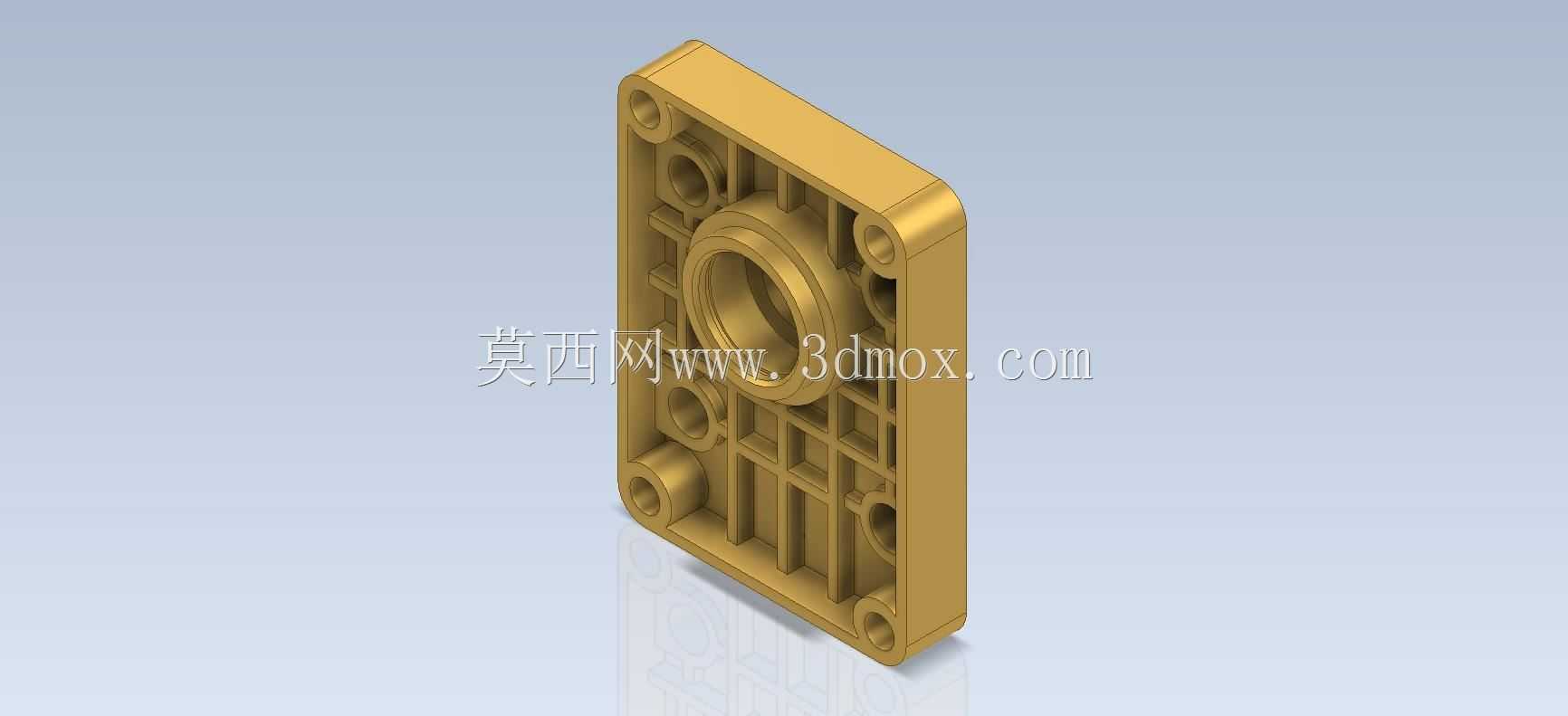

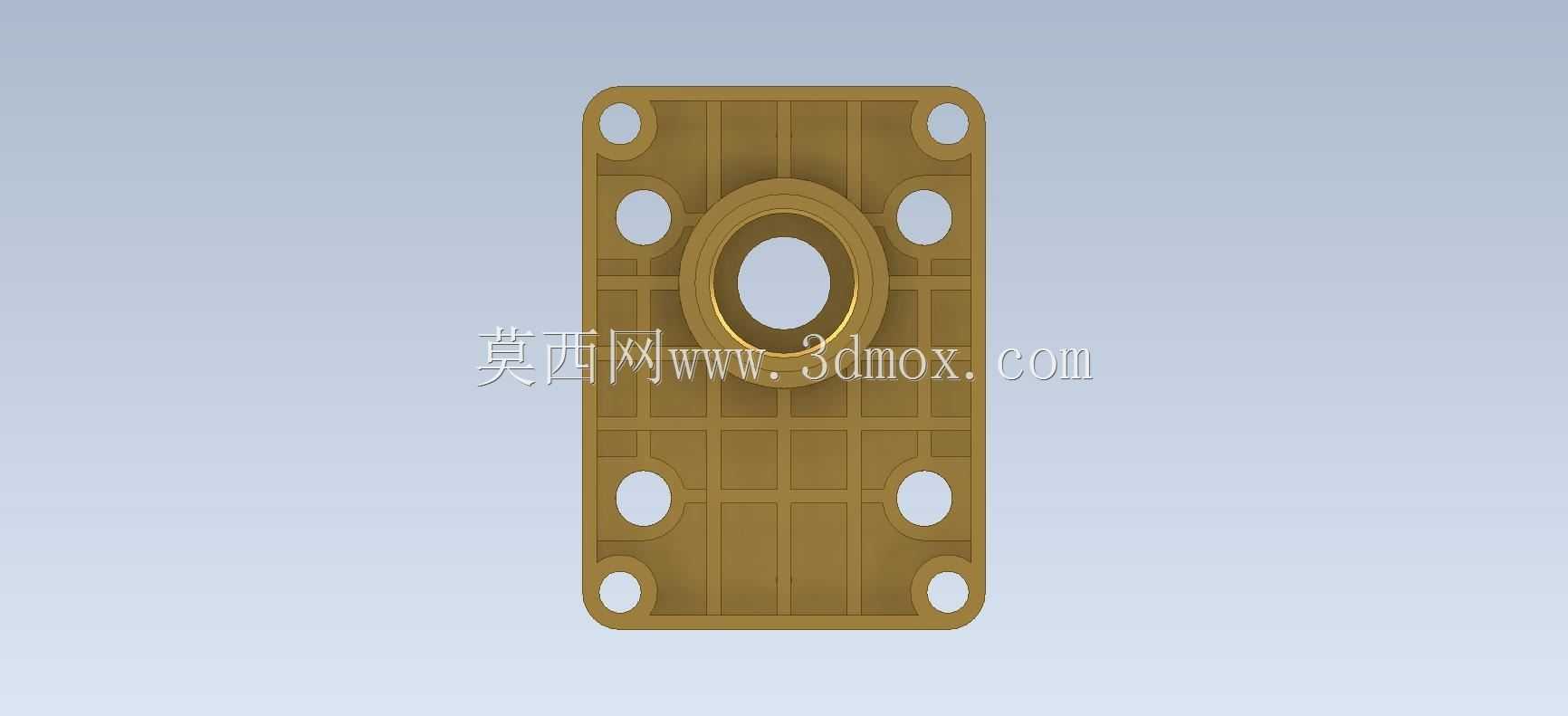

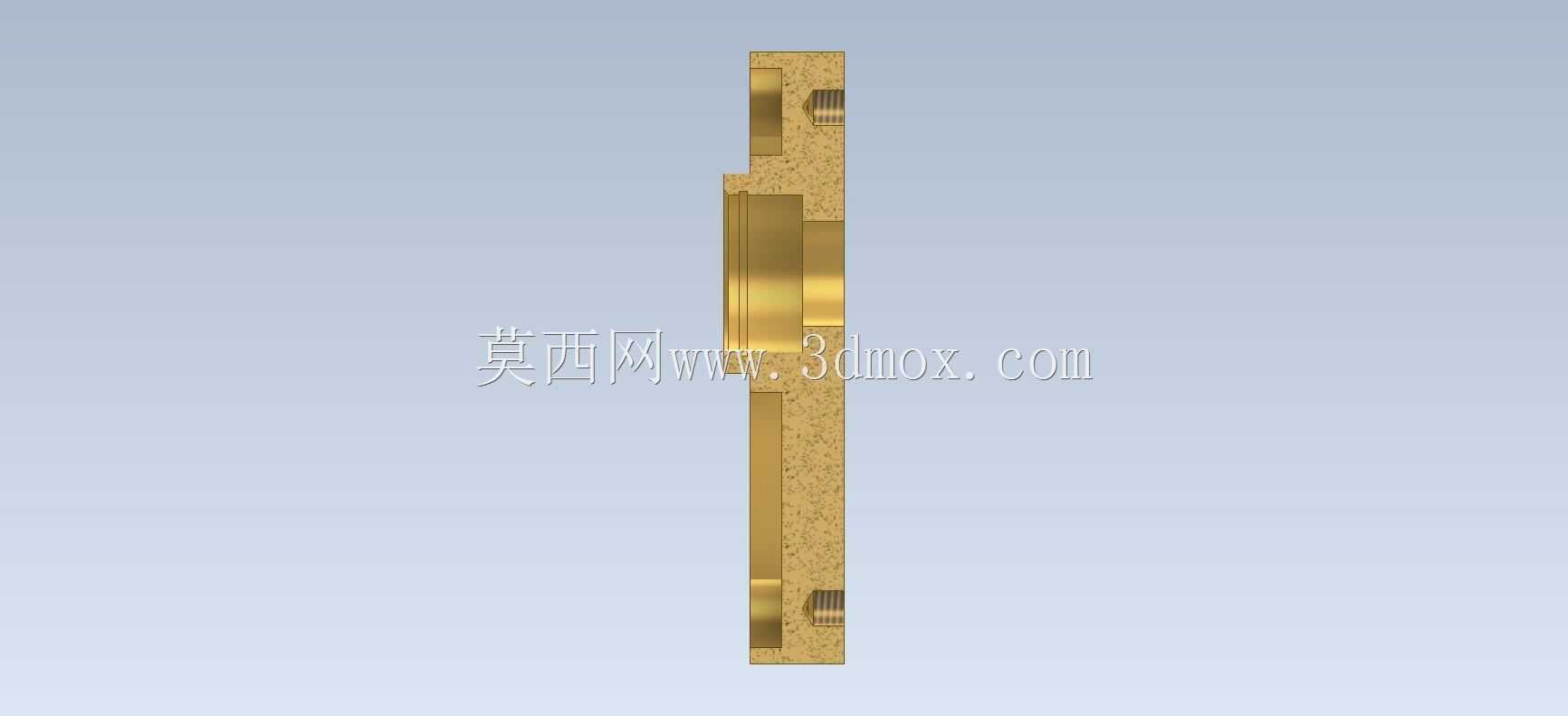

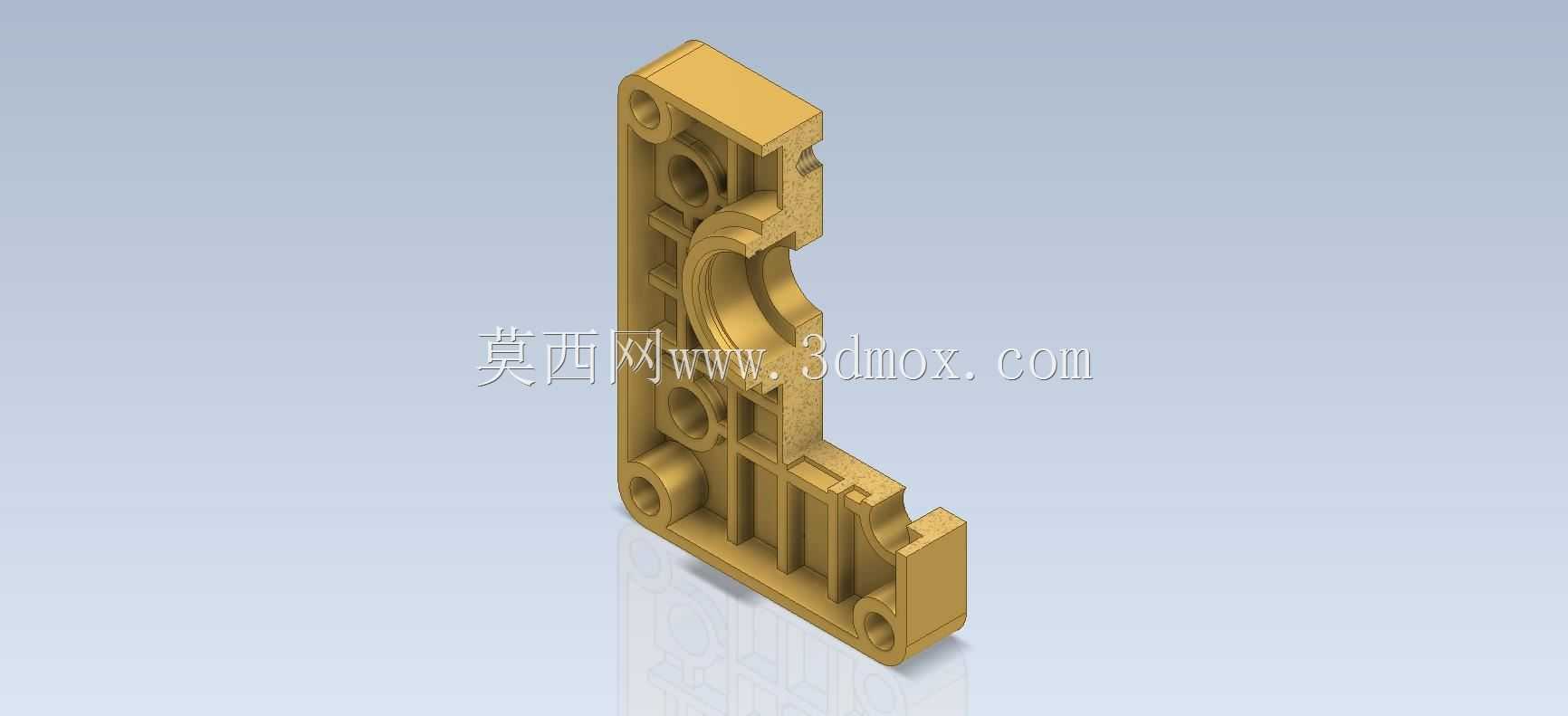

　　在三维建模的过程中，这类零件的设计练习需要重点关注基准的统一，所有特征的搭建都要以与泵壳贴合的端面作为第一设计基准，中心轴孔的轴线作为第二基准，保证后续装配时各个配合位的公差能够匹配。筋条与主体的连接处需要设置合理的铸造圆角，避免应力集中导致零件在受交变载荷时出现开裂，同时圆角的设置也要符合铸造或者注塑加工的工艺要求，减少生产过程中的缺陷概率。零件的壁厚设计保持均匀过渡，避免出现局部壁厚过大导致的成型缩孔，或者壁厚过薄导致的结构强度不足问题。

　　实际应用场景中，这类前盖零件除了基础的密封与承载作用，部分工况下还需要承担一定的散热功能，外表面的筋条结构在提升刚性的同时，也能够增加零件与空气的接触面积，辅助带走泵体运行过程中传递到盖板上的热量，降低密封件区域的工作温度，延长橡胶密封件的老化周期。设计时还需要考虑维护拆装的便利性，盖板的边缘设置有对应的拆卸工艺螺孔，在设备维护需要拆解前盖时，可以通过螺孔顶入螺栓将盖板平稳顶出，避免硬撬导致密封面损伤。

　　对于刚接触机械结构设计的从业者来说，这类泵前盖的建模练习能够很好地掌握基准选择、特征排布、工艺性考量的核心逻辑，看似简单的板类零件，实则整合了密封设计、公差匹配、工艺优化、装配干涉检查等多个维度的工程知识点，每一个孔位、每一条筋条的设置都有对应的实际功能需求，而非单纯的外观装饰。建模过程中需要反复核对各个配合尺寸的关联性，比如中心孔的直径要匹配对应规格的轴套与密封件，安装孔的间距要匹配对应型号泵壳的连接尺寸，筋条的高度不能超出安装边界避免与周边零部件产生干涉，这些细节的考量都是实际工程设计中必须关注的要点，也是区别于纯外观建模的核心差异。
