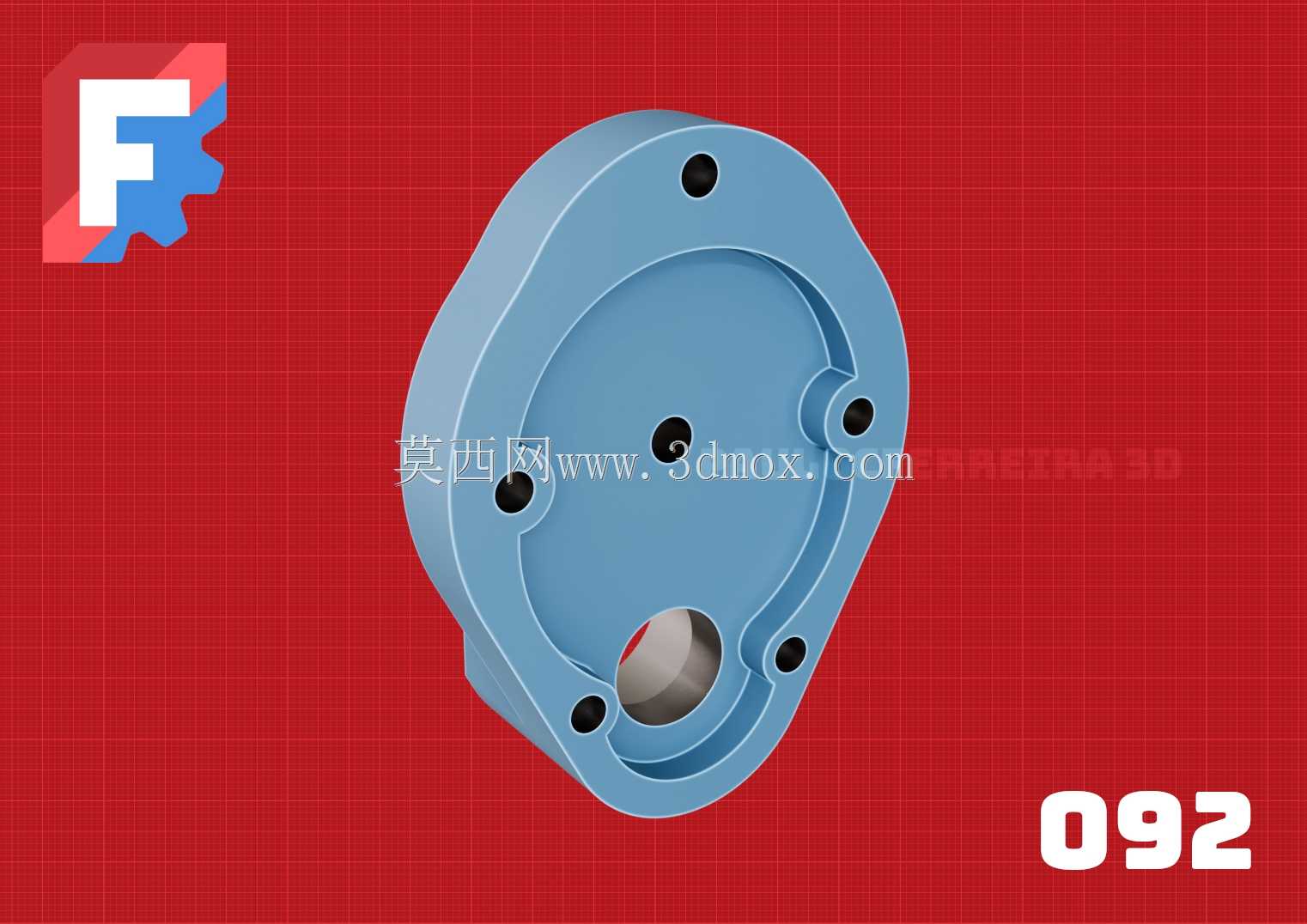

FreeCAD练习用异形法兰端盖零件结构

　　这类带异形安装轮廓的端盖类零件，常见于小型齿轮泵、隔膜泵、微型液压动力单元的腔体密封场景，核心作用是封闭壳体端面、预留轴系穿伸通道，同时通过周布的安装孔实现与泵体、阀组腔体的刚性连接，部分工况下还需兼顾轴承外圈的轴向定位功能，避免轴系运转过程中出现窜动。从结构设计逻辑来看，该零件采用非对称的类椭圆安装轮廓，而非常规圆形法兰，核心是适配安装空间受限的紧凑型动力单元布局——在小型液压站、桌面级流体输送设备内部，安装位往往被管路、阀块挤占，异形轮廓可以在保证密封面有效接触宽度的前提下，削减非必要的结构冗余，降低零件整体重量，同时避让周边干涉部件。

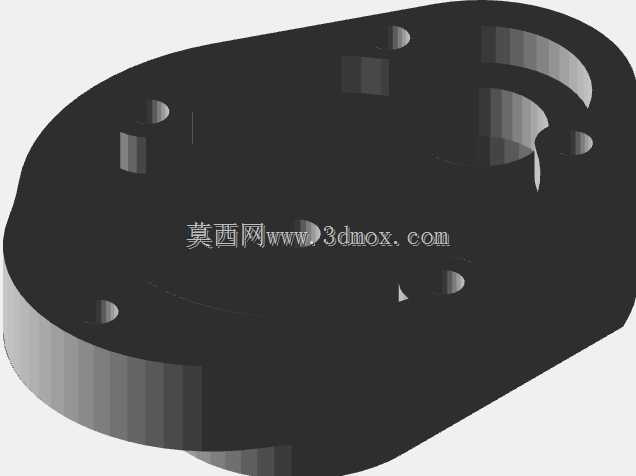

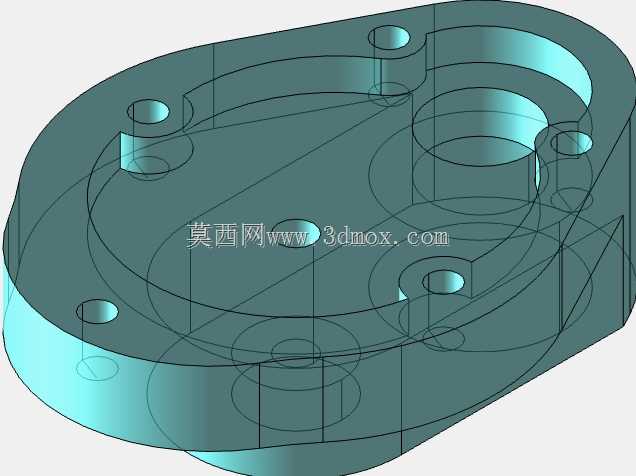

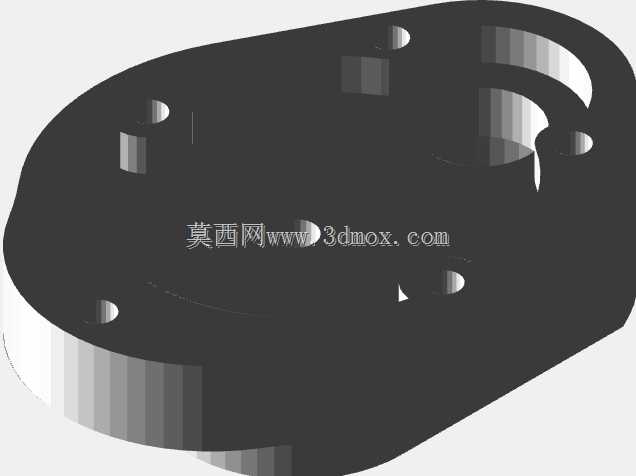

　　零件主体采用阶梯式腔体结构，内侧凹陷区域用于容纳泵体内部的齿轮端面、密封垫片或者小型止推轴承，中心的大直径通孔为主动轴穿伸位，孔口做了倒角处理，一方面避免装配时刮伤轴表面的密封圈，另一方面也能在压装轴用油封时起到导向作用，防止油封唇边被切损。周向分布的多个安装小孔为通孔设计，用于穿装内六角圆柱头螺钉，孔位的排布完全贴合泵体对应位置的螺纹孔位，每个安装孔周边都做了局部加厚的凸台结构，避免螺钉拧紧时零件局部应力集中导致开裂，同时保证螺钉端面有足够的承压面，不会出现压溃变形。零件的密封面为平面结构，加工时需要保证平面度公差在0.02mm以内，表面粗糙度达到Ra1.6级别，才能在加装纸质密封垫或者O型密封圈时实现可靠静密封，防止腔体内部的流体介质出现渗漏。从安装边界来看，该零件的最大外轮廓尺寸适配小型泵体的安装端面，安装时需要保证中心通孔与泵体内轴系的同轴度公差在0.05mm以内，否则会出现轴与端盖孔的偏磨，轻则导致密封失效漏油，重则造成轴系卡滞、运转阻力陡增。

　　设计这类零件时，首先要匹配对应腔体的内部轮廓尺寸，确定内侧凹陷的深度与直径，保证内部运动部件不会与端盖发生运动干涉；其次要根据安装空间的限制调整外轮廓形状，在满足螺钉安装边距要求的前提下尽可能压缩外廓尺寸，避免与周边管路、结构件产生装配干涉；另外要根据工作压力等级确定零件的壁厚，常规低压流体工况下壁厚不小于3mm即可满足强度要求，若用于中高压工况则需要适当加厚侧壁，同时在转角位置设置圆角过渡，降低应力集中系数。零件外侧的平面区域可用于安装铭牌或者标识，部分同类型改型产品还会在该位置加工小型螺纹孔，用于安装泄压阀、压力检测接头等辅件。

　　在建模过程中，这类零件适合采用草图拉伸+切除的基础特征完成，先绘制外轮廓与安装孔位的二维草图，拉伸得到主体毛坯，再通过切除特征做出内侧腔体、中心通孔，最后对所有锐边做倒角或者圆角处理，符合机械加工的工艺要求，避免加工后出现锐边割手、应力集中的问题。实际生产中这类零件多采用铝合金压铸或者工程塑料注塑成型，小批量打样时也可采用铝板CNC铣削加工，不同材质的选型主要对应不同的工作介质与压力等级，铝合金材质适合液压油、润滑油等常规介质，工程塑料材质则多用于水基介质、低载荷的民用流体设备中。装配时需要在密封面均匀涂抹密封胶或者加装对应厚度的密封垫片，按照对角顺序分次拧紧安装螺钉，保证密封面受力均匀，避免出现局部间隙导致渗漏。日常运维中，这类端盖属于易拆检部件，拆卸时需要注意保护密封面不要被硬物磕碰，一旦密封面出现划痕或者凹坑，就会导致密封失效，需要更换新件或者重新研磨修复密封面。
