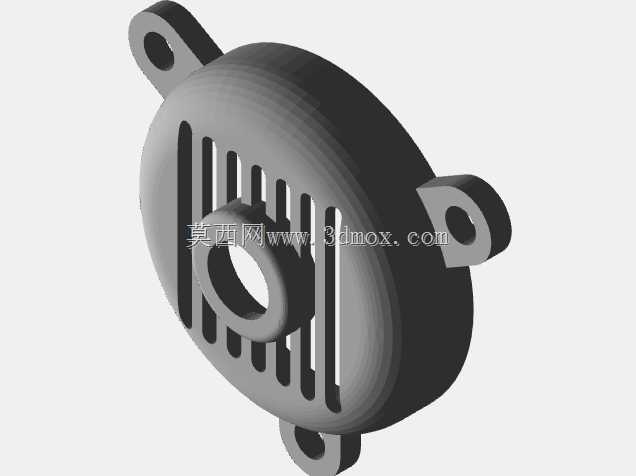

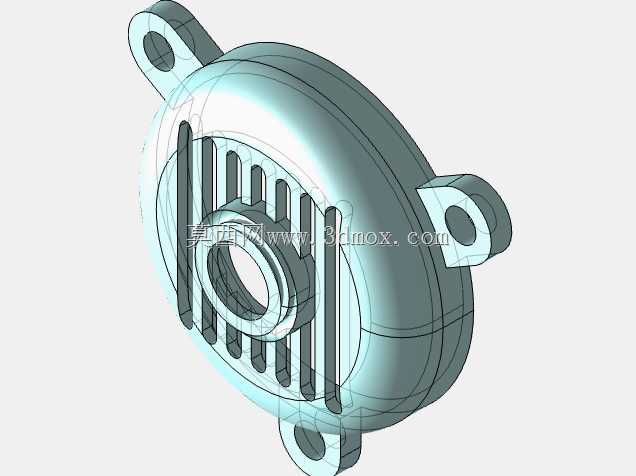

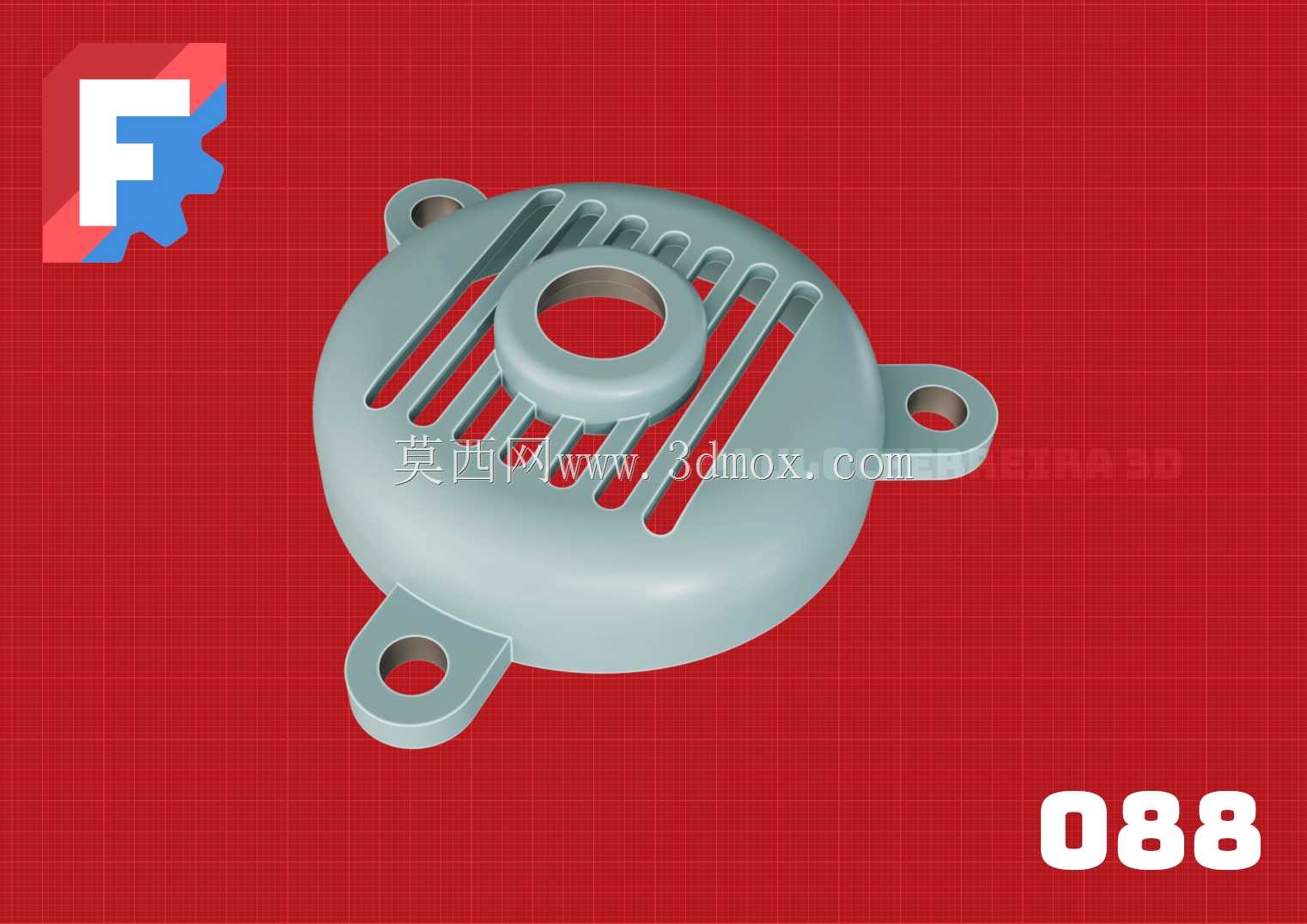

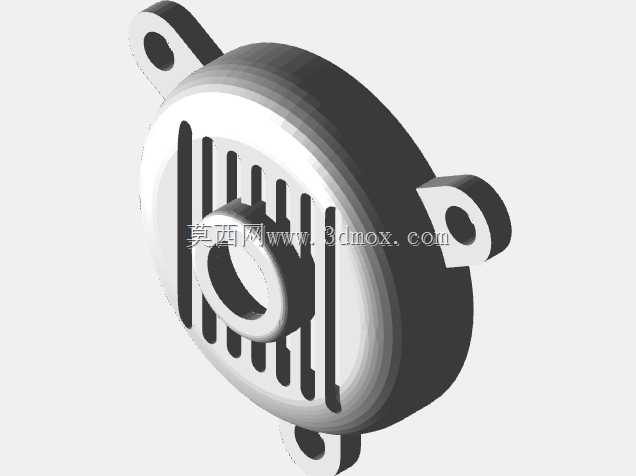

这类带三安装耳的圆形通风防护端盖,常被用在小型动力单元、低压电气配套组件的外露旋转件外侧,核心作用是隔绝外部异物侵入设备内部运动区域,同时预留足够的通流面积满足组件散热需求,避免运转过程中杂物卡滞、人员误触转动部件引发安全隐患。从结构设计逻辑来看,端盖主体采用浅拉伸圆盘构型,盘面均匀布置多道平行长条形通缝,通缝的宽度控制在3mm以内,既可以保证空气流通的有效截面积,又能阻挡直径4mm以上的固体异物进入,符合常规小型机电设备的外壳防护等级要求。盘面中心位置设置凸起的同轴环形凸台,凸台内孔与设备端的定位轴颈间隙配合,装配时可以快速完成端盖的径向定位,避免安装后出现偏心蹭碰内部转动件的问题。
三个安装耳沿圆盘周向120°均匀分布,每个耳片上预制同轴安装通孔,孔位的位置度公差控制在0.1mm以内,安装时可以直接对准设备壳体上的预置螺柱,穿设紧固件后完成固定,不需要额外调整对位,能有效提升现场装配效率。安装耳与圆盘主体的衔接位置做了圆弧过渡处理,避免直角连接处出现应力集中,在设备运行产生持续振动的工况下,不会因为应力累积出现耳片断裂的问题。端盖的整体轴向高度根据内部组件的突出尺寸做匹配设计,保证盖合后与内部转动部件之间预留至少2mm的安全间隙,不会出现运转摩擦的情况。
盘面的通缝采用等间距排布,相邻筋条的宽度一致,既保证了整体结构刚度,在承受常规外力冲击时不会出现明显形变,又能让气流均匀穿过端盖,带走内部组件工作产生的热量,避免局部积热导致组件性能下降。从安装边界来看,三个安装耳的中心所在的分度圆直径是端盖装配的核心尺寸,设计时需要和对应设备壳体的安装孔位分度圆完全匹配,安装孔的直径比常用紧固件直径大0.2mm,预留少量装配调整余量,抵消壳体加工带来的少量孔位误差。端盖的边缘做了卷边钝化处理,没有尖锐毛刺,装配和后期维护拆卸时不会划伤操作人员。
这类端盖常采用注塑或者薄钢板冲压工艺成型,建模过程中需要重点关注拔模斜度、冲压圆角的工艺合理性,比如通缝的边缘、安装耳的上下表面都要设置符合工艺要求的斜度,避免生产过程中出现脱模卡滞、冲压撕裂的问题。在实际选型应用中,需要根据内部组件的发热功率核算通流面积是否满足散热要求,根据安装空间的大小确认端盖的外径尺寸不会和周边其他部件产生干涉,根据设备的振动等级确认耳片的厚度是否满足长期使用的结构强度要求。建模时所有的圆角、壁厚参数都要保持均匀一致,避免出现壁厚突变导致的成型缺陷,中心凸台的高度要和定位轴颈的长度匹配,保证装配后凸台端面能贴合壳体定位面,不会出现轴向窜动。三个安装耳的底面和端盖的安装基准面共面,保证装配后整个端盖和壳体贴合紧密,不会出现局部缝隙过大导致异物侵入的情况。通缝的长度方向沿圆盘径向布置,在保证通风面积的同时,尽可能减少对盘面整体结构刚度的削弱,即使受到垂直于盘面的外力按压,筋条结构也能提供足够的支撑力,不会出现大面积凹陷变形。
