带弧形夹持结构的立式安装支座零件

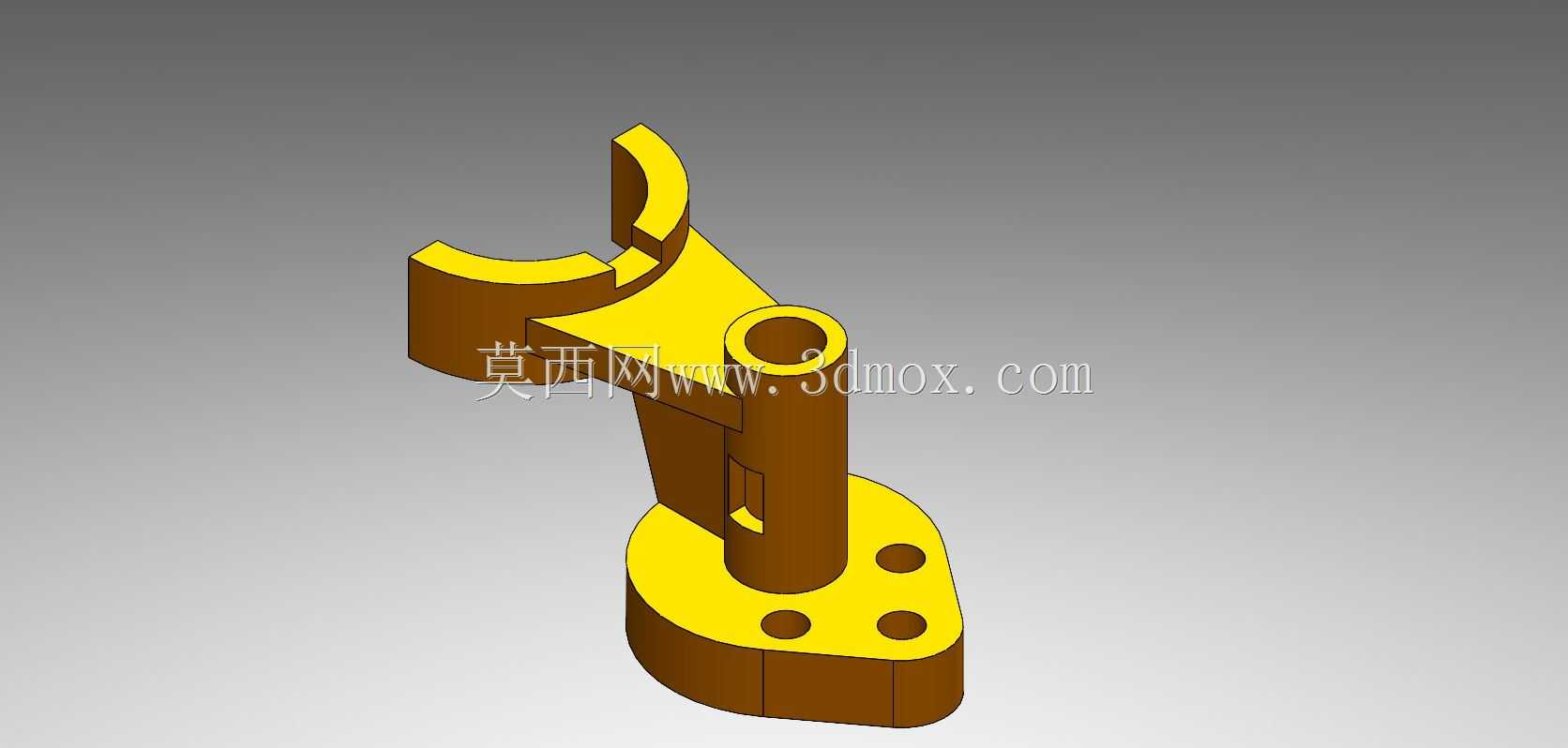

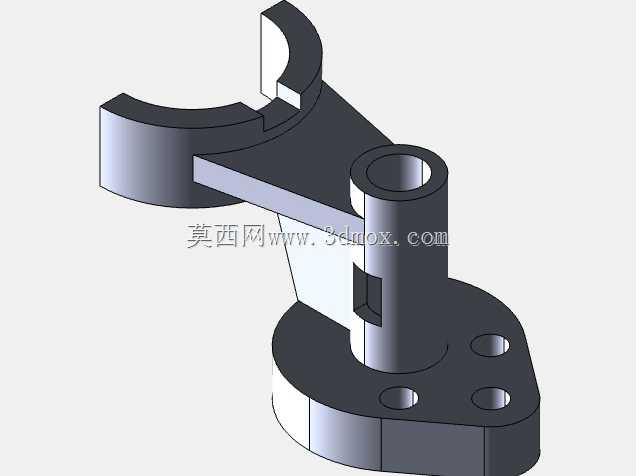

　　该零件属于小型设备配套的支撑夹持类构件，常见于轻工自动化生产线的物料定位工位、小型检测设备的探头固定单元，以及实验室小型试验台的工装夹具模块中，核心作用是为圆柱形杆件、传感器探头或者小型执行元件提供稳定的安装支撑，同时通过上部的弧形开口结构实现配套构件的快速装拆与角度微调，不需要完全拆卸紧固件即可完成配套件的更换，大幅降低工位维护的调整时长。从结构设计逻辑来看，零件整体采用下部法兰安装、中部立柱支撑、上部弧形夹持的三段式布局，下部法兰盘设置三个呈三角形分布的安装孔，三角形孔位布局相比对称四孔布局，在同等安装空间下能提供更稳定的抗倾覆力矩，同时减少一个安装紧固件的用量，适配安装空间受限的小型设备工位，法兰盘与中部立柱的衔接处做了大圆角过渡，避免直角衔接处的应力集中，在设备运行产生持续微振动的工况下，能有效降低衔接部位的疲劳断裂风险。

　　中部的立柱并非等直径圆柱结构，侧面开设的矩形通槽一方面是为了给上部弧形夹块的锁紧动作提供形变空间，当配套的锁紧螺钉拧紧时，弧形开口可以产生微小的弹性形变抱紧穿入其中的轴类零件，不需要额外增加轴套或者抱紧环零件，减少装配环节的零件数量；另一方面这个通槽也能在不降低整体结构强度的前提下减少零件的整体重量，对于需要随动的工位来说，能降低驱动该构件移动所需的负载。上部的弧形夹持结构采用半开口C型设计，开口的角度经过测算，既保证穿入的轴类零件不会从开口处意外脱出，又能在松开锁紧件时直接将轴件从侧面取出，不需要沿轴向长距离抽拉，适配轴向安装空间不足的场景，弧形夹持面的内径与配套轴件采用间隙配合，表面预留了一定的粗糙度要求，锁紧后能提供足够的摩擦力防止轴件转动或者轴向窜动。

　　从安装边界来看，下部法兰盘的三个安装孔中心距适配常规的小型安装基板孔位，安装后零件的整体高度控制在小型设备的常用安装空间范围内，不会与周边的管线、其他运动构件产生干涉，上部弧形结构的中心高度与法兰安装面的垂直公差控制在合理范围内，保证安装后配套轴件的轴线与安装基准面的垂直度满足设备运行要求，不需要额外增加调整垫片来校准位置。零件的壁厚设计经过受力校核，立柱部分的壁厚满足常规夹持力下的强度要求，不会因为长期锁紧产生塑性形变，法兰部分的厚度保证在螺栓拧紧时不会产生翘曲变形，保证安装面与设备基板的贴合度。

　　在实际应用场景中，这类零件常替代传统的分体式抱箍加支座的组合结构，将两个零件的功能整合为单一零件，减少装配时的累计误差，同时降低采购和装配的成本，在一些需要频繁调整夹持位置的工位，这种一体化结构的调整效率远高于分体式结构，不需要分别调整支座位置和抱箍松紧，只需要松开一处锁紧件即可完成位置调整。
