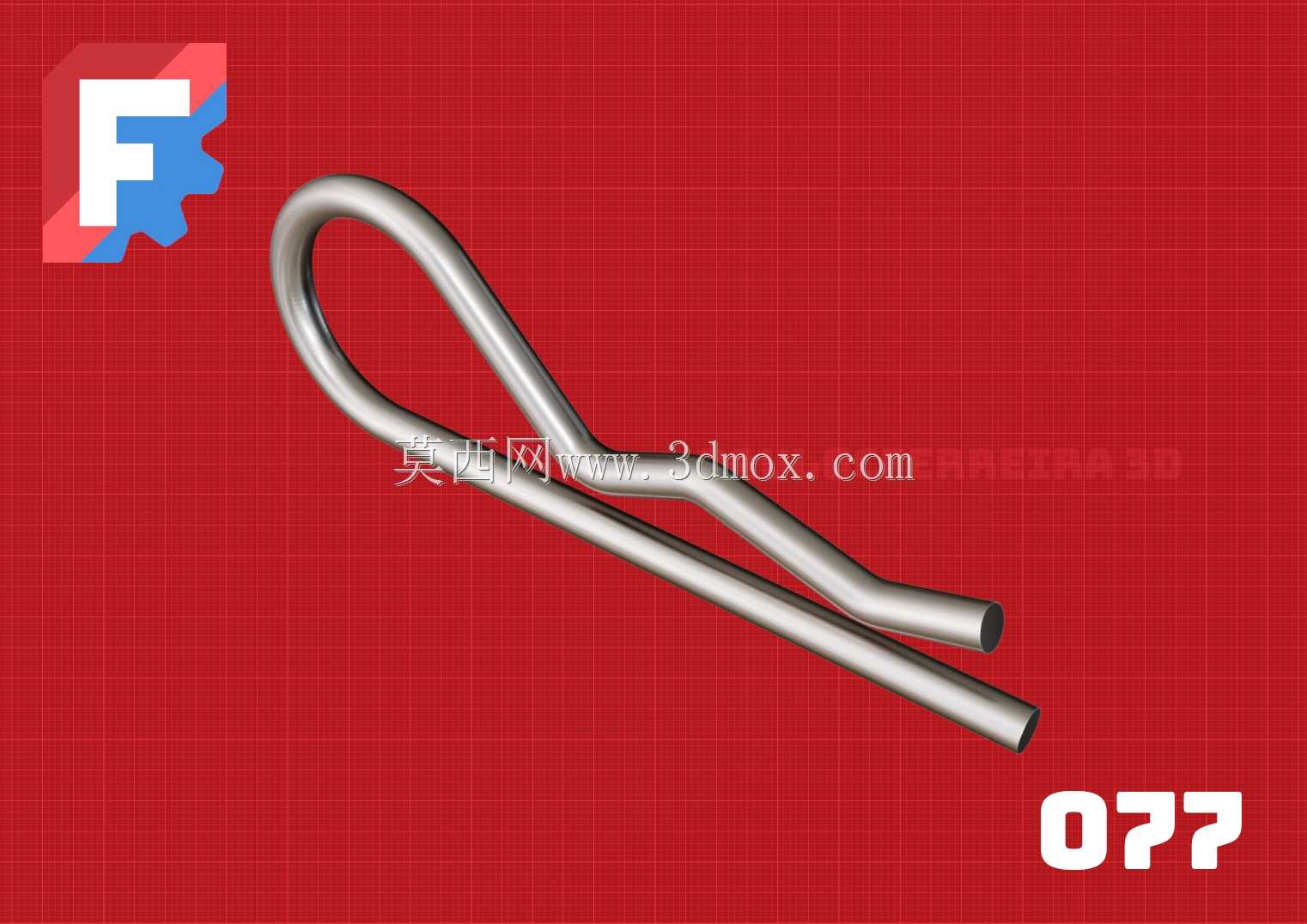

R型开口弹性插销金属锁紧连接件

　　这类R型开口弹性插销是工业装配场景里极为常用的可拆卸锁止元件，日常在农用机械、小型设备检修、工装夹具快换、园林工具组装等场景里随处可见，核心作用是穿过销轴端部的径向孔后，依靠自身金属线材的弹性变形卡紧在销轴侧壁，避免销轴从装配孔位轴向窜动脱出，替代传统的开口销掰弯锁止方式，拆装不需要额外工具，徒手就能完成插拔，反复拆装也不会出现断裂、塑性变形残留的问题。

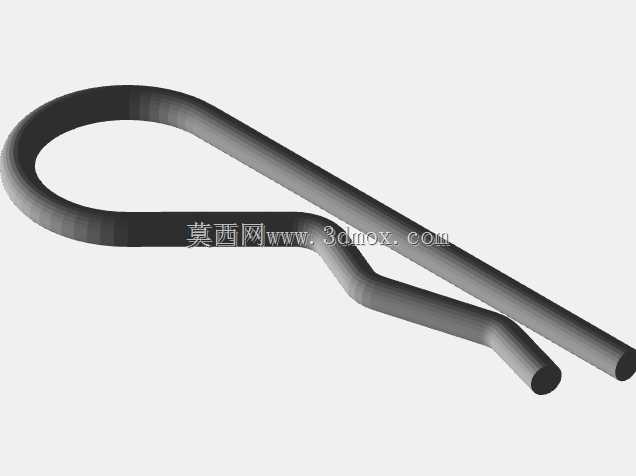

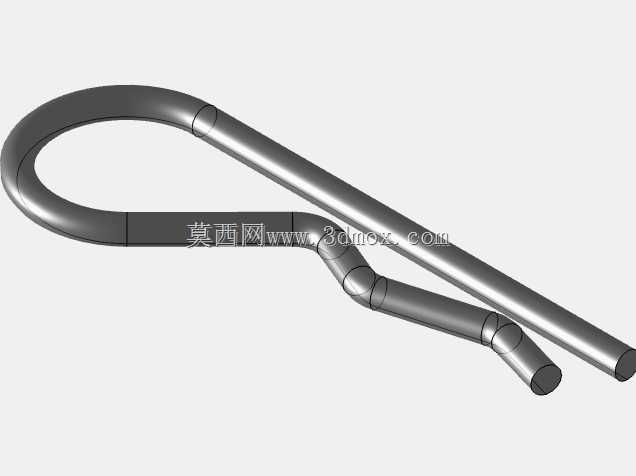

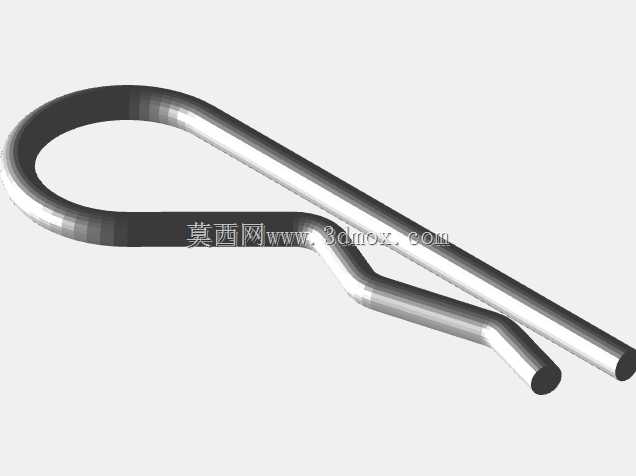

　　从结构设计逻辑来看，整个零件采用单根弹簧钢丝弯折成型，没有额外的焊接、拼接结构，头部的闭环圆环是受力握持部位，插拔时手指扣住圆环就能施力，两根插脚一长一短做了差异化设计，长脚长度略长于短脚，插入销轴孔时长脚先穿过孔位，顺着短脚的导向斜面滑入，插脚末端做了小角度的向外弯折处理，插入到位后弯折段会紧贴销轴的圆柱外壁，形成反向的卡紧阻力，哪怕设备运行过程中存在持续振动、小幅冲击，插销也不会顺着孔位反向滑出。

　　建模过程中需要重点把控几个关键尺寸的边界：首先是线材的直径选型，常规轻载场景下常用1.5mm、2mm直径的弹簧钢丝，对应适配的销轴径向孔直径要比线材直径大0.2-0.3mm，保证插拔顺畅的同时不会出现过大的旷量；其次是圆环的内径尺寸，要预留出手指握持的空间，常规做12-15mm内径即可，过小会导致手指无法施力，过大则会增加整体占用空间，容易和周边装配部件发生干涉；两根插脚的张开角度要控制在15度以内，角度过大插入时需要的变形力太大，拆装费力，角度过小则卡紧力不足，锁止可靠性下降；插脚末端的弯折角度控制在30度左右，弯折段长度做3-5mm，既能保证卡紧时的接触面积，又不会因为弯折段过长导致插入时卡滞在孔口位置。

　　实际应用中要注意安装边界条件：这类插销仅适用于轴向限位的场景，不能承受径向的剪切载荷，装配时要保证插销穿过销轴孔后，两根插脚分别贴靠在销轴的两侧外壁，不能出现插脚搭在其他相邻零件上的情况，否则振动过程中插脚会被反复剐蹭变形，最终导致锁止失效；如果是在户外高腐蚀场景使用，需要选用304不锈钢材质的线材加工，普通碳钢材质的插销表面要做镀锌或者达克罗处理，避免长期锈蚀导致弹性下降、插拔卡滞。

　　从建模的工艺合理性角度出发，整个弯折过程要避免出现过小的折弯半径，所有弯折位置的内R角不能小于线材自身的直径，否则弯折位置会出现应力集中，反复拆装过程中容易在弯折处断裂；两根插脚的平行度公差要控制在0.5mm以内，否则插入孔位时会出现单边卡滞的情况，影响装配效率；线材表面要做光滑处理，不能有毛刺、划痕，避免插拔时划伤操作人员手指，同时也能减少插入过程中的摩擦阻力。

　　这类零件看似结构简单，却是很多快拆结构里不可或缺的小元件，比如小型农机的挂接部位、手推车的轮轴固定、工装夹具的定位销锁止、健身器材的快调结构里都有大量应用，设计时不需要追求过高的加工精度，只要把控好线材的弹性性能、关键弯折角度、尺寸边界，就能满足绝大多数场景的使用需求，相比传统的螺栓螺母锁止、卡簧锁止结构，它的拆装效率要高出数倍，且不需要配套工具，非常适合需要频繁拆装调整的设备部位。
