汽车白车身尾门内板结构三维数模

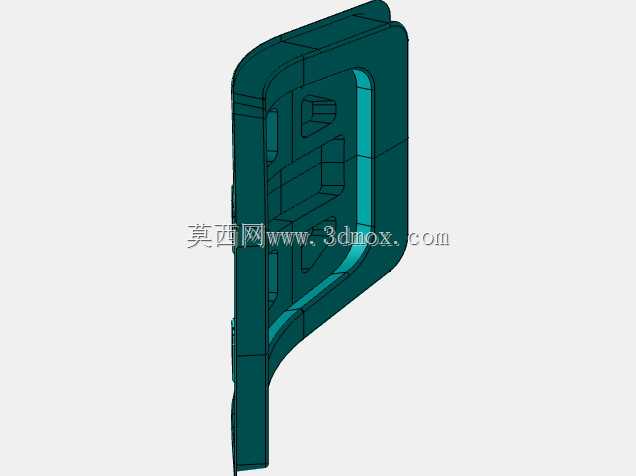

　　在整车白车身开发流程中，尾门作为后部覆盖件与功能集成载体，其结构设计直接关联整车后部密封性能、开合操作便利性、尾部碰撞安全表现以及外观DTS匹配精度，是车身开闭件模块中设计复杂度较高的部件之一。本次呈现的尾门内板结构，采用整体式冲压成型的内板骨架设计思路，区别于传统分体焊接结构，整体式内板能够减少焊接工位数量，降低焊接变形带来的尺寸公差累积，同时提升尾门整体的扭转刚度，避免车辆行驶过程中尾门产生共振异响，也能在长期使用后减少尾门下沉、密封间隙不均的问题。

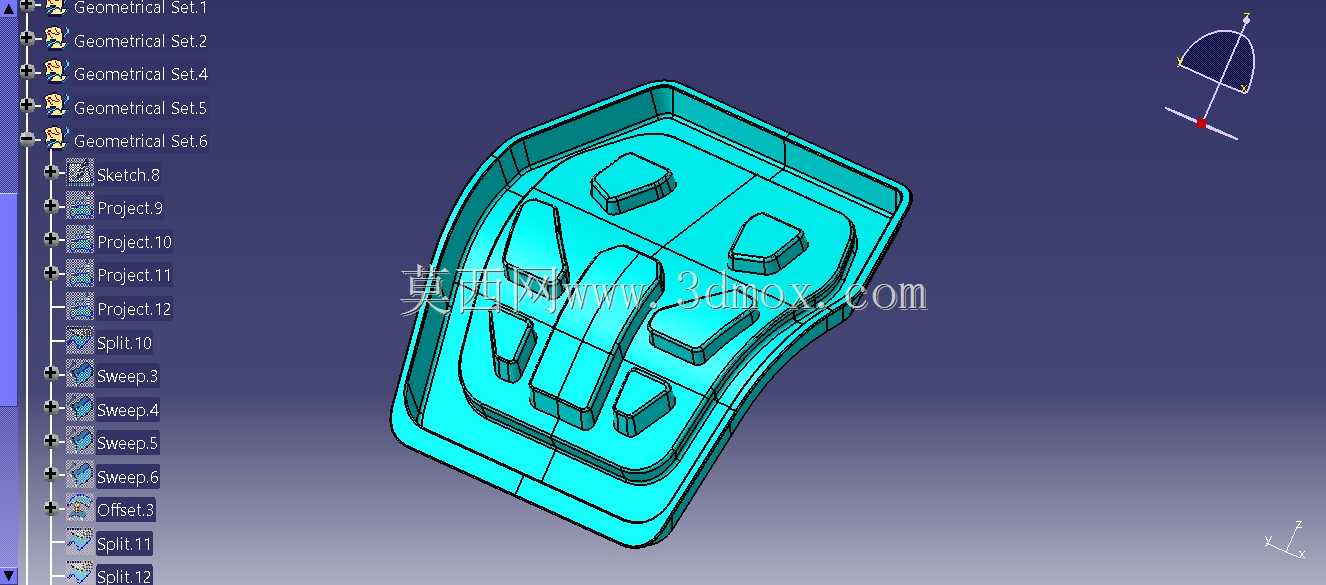

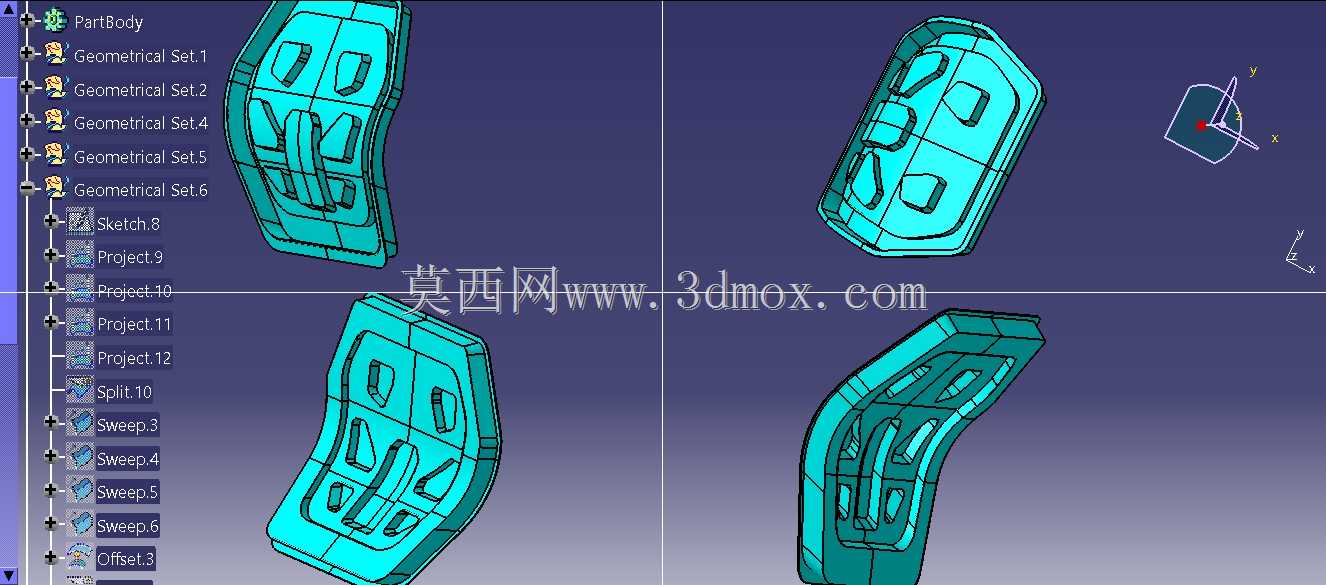

　　从结构布局来看，该尾门内板预留了完整的功能安装边界，上部区域设计有玻璃粘接安装面，安装面周边设置了连续的涂胶槽结构，涂胶槽的深度与宽度按照聚氨酯玻璃胶的施工要求设定，能够保证玻璃粘接后胶层厚度均匀，既满足玻璃固定的强度要求，也能实现玻璃与尾门之间的密封防水。内板中部的大尺寸镂空结构，是基于尾门内饰板安装、线束走线、后雨刮电机布置以及尾门门锁机构安装的空间需求设计，镂空区域的翻边高度经过反复校核，既能够为内饰板的卡扣安装提供足够的支撑面，也能为内部布置的零部件预留足够的安全间隙，避免车辆行驶过程中内部零件与内板产生磕碰异响。

　　尾门下部的铰接安装位，采用了双层板加强结构，铰接点的位置经过运动包络校核，保证尾门向下开启过程中不会与后保险杠、车身侧围后部产生运动干涉，铰接安装孔的位置度公差控制在±0.2mm以内，能够保证尾门装配后与周边覆盖件的间隙面差符合整车外观匹配要求。在功能特性层面，该尾门内板的刚度分布经过针对性优化，在锁扣安装位置、铰链安装位置、气弹簧支撑点位置都设置了局部加强筋结构，这些加强筋的走向与受力方向保持一致，能够在不增加整体板厚、不额外增加零件重量的前提下，提升局部安装点的刚度，避免尾门开合过程中安装点出现应力集中导致的开裂问题。内板周边的焊接翻边，采用了等宽设计，翻边宽度控制在12-15mm之间，既能够满足点焊的工艺操作空间要求，也能为尾门内外板的包边连接提供足够的压合面积，保证内外板连接的可靠性。从实际应用场景来看，这类整体式尾门内板多用于乘用SUV、MPV以及部分皮卡车型的白车身结构中，尾门采用下开式设计，开启后能够形成一个平整的后部装载平台，方便大件物品的装卸，同时下开式尾门在户外场景下也可作为临时操作台使用，适配多场景的使用需求。

　　在设计过程中，该结构充分考虑了冲压工艺的可行性，内板的所有拉延深度都控制在冲压设备的行程范围内，拔模角度按照外覆盖件内板的工艺要求设定，避免出现冲压负角，减少冲压过程中的起皱、开裂风险，同时零件的分型线设置在外观不可见区域，能够保证尾门装配后外观面的完整性。安装边界方面，该尾门内板与车身侧围的配合间隙按照整车DTS标准设定为3.5±0.5mm，与后保险杠的配合间隙设定为3±0.5mm，与顶盖后横梁的配合间隙设定为4±0.5mm，所有安装孔位的坐标都基于整车坐标系设定，能够直接适配同平台车型的尾门安装点，不需要额外修改车身侧围的后部结构，具备一定的平台化拓展能力。在内板的密封面设计上，周边的密封胶条安装面采用了连续的平面结构，平面度公差控制在0.3mm以内，能够保证密封胶条安装后压缩量均匀，实现尾门关闭后的良好密封，避免车辆行驶过程中出现漏水、风噪过大的问题。同时内板上预留的线束过孔位置，都设置在靠近车身铰接侧的区域，能够减少尾门开合过程中线束的弯折角度，提升线束的使用寿命，过孔周边也预留了线束密封圈的安装槽，保证过孔位置的密封性能。
