带三角安装座侧通式管路连接接头

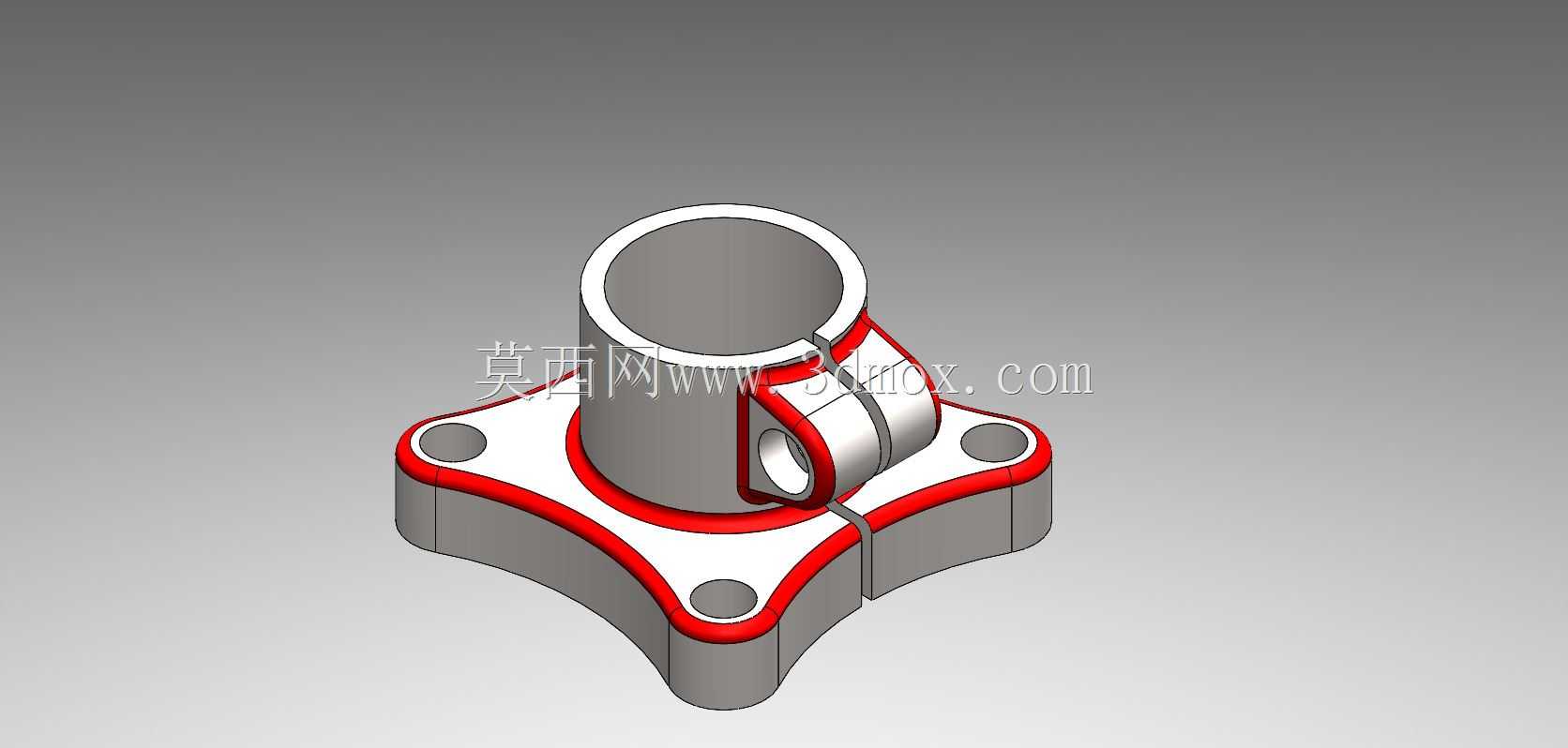

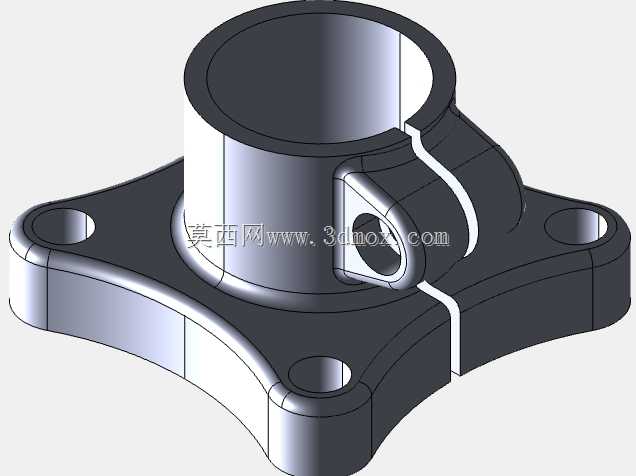

　　在流体输送管路系统、小型气动执行机构配套管路、设备内部油路布设场景中，这类带三角安装基座的侧通式接头是很常见的连接构件，日常做设备管路排布时经常会碰到这类需要同时兼顾垂直主通路与侧支路引出、同时要求接头本体直接固定在设备壁面的安装需求，常规的直通接头或者直角接头没法同时满足固定与分路的要求，这类集成安装座的接头就刚好适配这类工况。从结构上看，这个接头的主体是垂直方向的通径筒体，作为介质流通的主通路，筒体侧壁延伸出一个同径的侧通接口，用来引出支路管路，实现单点位的管路分路功能，不需要额外加装三通接头来拆分管路，能减少管路连接点的数量，降低介质泄漏的风险点。

　　底部的三角安装法兰是整个构件的安装基准，三个安装孔呈120度均匀分布在法兰盘的三个角位，这种三孔安装的结构相比两孔安装，抗扭转性能更好，在设备运行产生振动的工况下，不容易出现接头松动偏转的问题，安装时三个孔位的受力更均匀，不会因为单侧受力导致密封面错位。法兰与主筒体衔接的位置做了圆弧过渡的加强结构，不是直角硬衔接，能降低应力集中系数，在管路存在侧向拉扯力的时候，衔接位置不会因为应力集中出现开裂，尤其是在气压或者油压存在脉冲波动的管路中，这种过渡结构能大幅提升接头的疲劳寿命。

　　主筒体顶端是标准的管路插接配合面，加工时需要保证圆柱度与表面粗糙度，用来对接外部管路或者快插接头，侧通接口的轴线与主筒体轴线垂直相交，两个通路的相贯线位置做了圆滑过渡处理，减少介质流通时的阻力，避免介质在转角位置形成涡流，对于输送带有微小颗粒杂质的流体介质时，这种圆滑过渡也能减少杂质在转角位置的沉积，降低管路堵塞的概率。安装边界上，三角法兰的外接圆直径要比主筒体的外径大出近一倍，三个安装孔的中心距需要匹配设备安装面板上的预留孔位，安装时法兰与设备壁面之间可以加装密封垫片，保证安装位置的密封性，如果是穿过设备面板安装的工况，主筒体的伸出长度要匹配面板的厚度，保证侧通接口的位置不会和面板产生干涉。设计这类接头的时候，首先要根据流通介质的流量要求确定主通路与侧通路的通径大小，通径直接决定了筒体的内径尺寸，壁厚则根据管路的工作压力来选取，低压气动工况下壁厚可以适当取薄，高压液压工况则需要增加壁厚同时做强度校核。安装孔的孔径要匹配常用的固定螺丝规格，孔位的位置度公差需要控制在合理范围，避免安装时出现孔位对不上的问题，法兰底面的平面度也有要求，保证安装后密封垫片能均匀受压，不会出现局部间隙导致泄漏。

　　实际应用中，这类接头常被用在小型液压站的阀块外接油口、自动化设备的气动管路分路点、小型冷却系统的管路转接位置，相比分体式的三通加固定座的结构，这种一体化的接头零件数量更少，安装步骤更简单，整体占用的安装空间也更小，对于设备内部空间紧凑的布设场景非常适用。建模过程中，相贯线位置的处理是重点，既要保证两个通路的流通截面没有突兀的台阶，也要保证外壁的过渡结构顺滑，三个安装孔的位置需要做阵列特征，保证角度均匀，法兰边缘的圆角处理除了降低应力集中，也能避免安装时锐边划伤操作人员或者密封件。另外，筒体上的开口卡紧结构是用来配合管路卡箍使用的，当外部管路套接到筒体上之后，卡箍可以卡在这个槽位里，防止管路在受压时从接头上滑脱，这个槽的宽度与深度需要匹配常用卡箍的尺寸，槽的边缘做了倒角处理，不会割伤套在外面的软管。
