弯臂式铰接连接支架结构设计

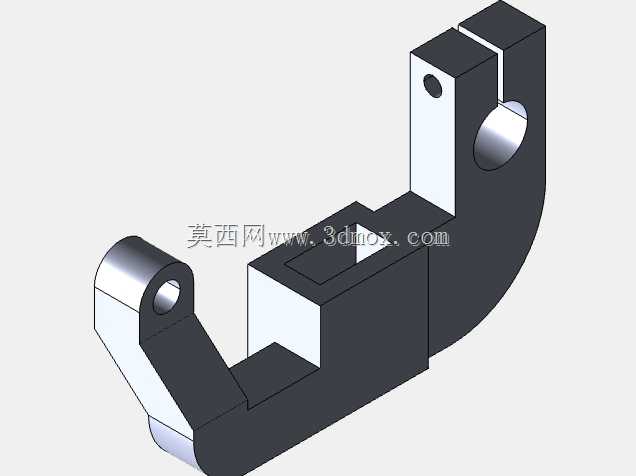

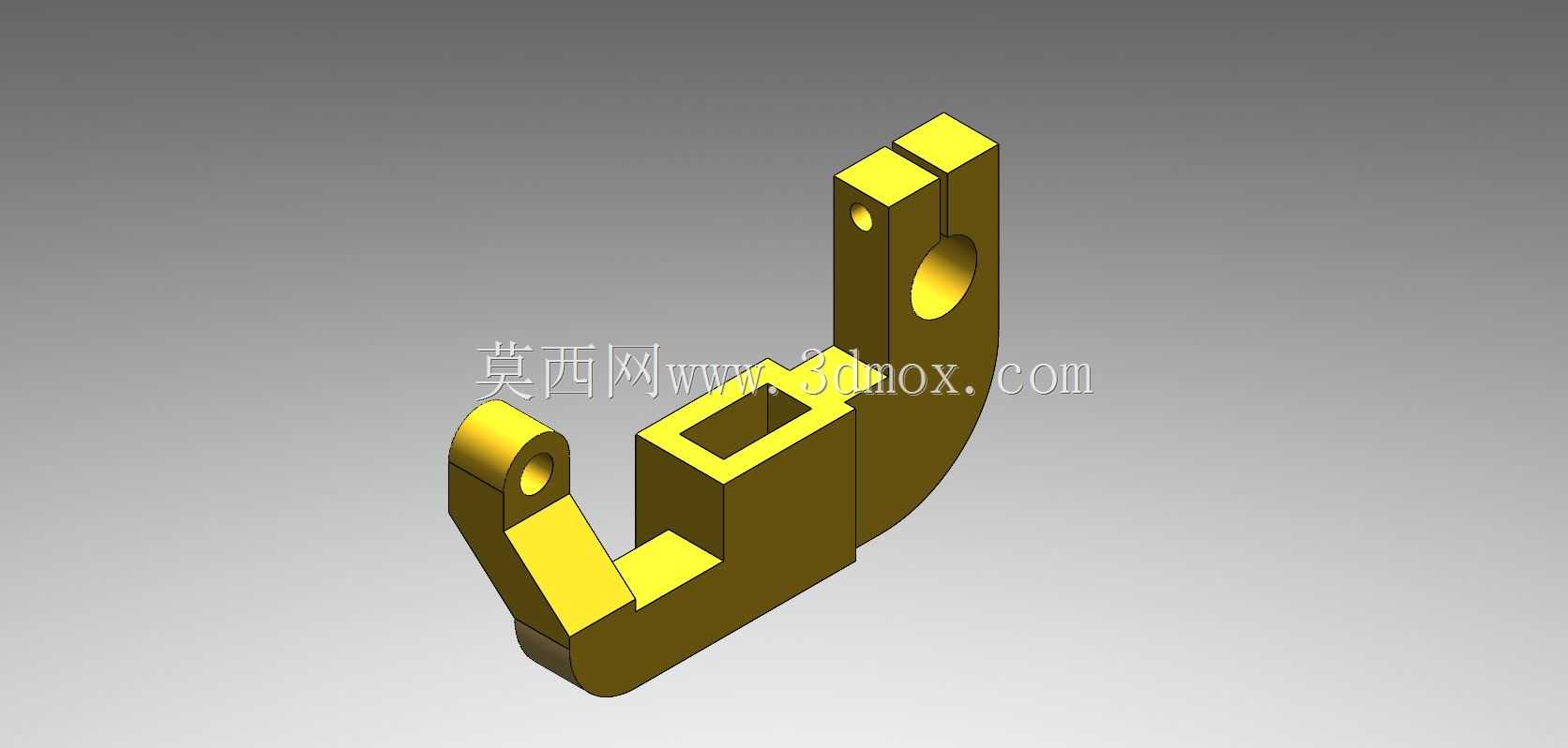

　　这款弯臂式铰接连接支架，是小型自动化输送线侧边挡料机构里的核心铰接承载件，日常在轻工包装、电子元件分拣这类轻载自动化产线里应用较多，主要承担挡料摆臂的铰接支撑、动作导向以及限位承载作用，替代了传统分体式焊接支架的装配冗余，能有效减少产线侧边机构的安装占用空间。从结构设计逻辑来看，整体采用一体化铣削成型的弯臂构型，没有额外的拼接焊缝，避免了焊接变形带来的铰接孔同轴度误差，主体臂身做了等强度的圆弧过渡设计，在摆臂频繁往复摆动的工况下，能分散铰接位置的应力集中，不会出现直角根部的疲劳断裂问题。

　　支架上端的分叉式铰接座预留了销轴安装孔，孔位做了沉台设计，既可以容纳销轴端部的卡簧限位结构，也能避免销轴突出安装面干涉周边的传感器布线，下端的方形安装槽是和线体侧边的铝型材基座配合的定位结构，槽口尺寸和常用的30系列铝型材端面凸台完全匹配，安装时不需要额外做定位治具，直接卡入槽位后拧紧紧固螺钉即可完成定位，能大幅缩短现场装配的调校时间。下端延伸出的带孔铰接耳，是用来连接驱动摆臂动作的微型气缸推杆，耳片厚度和气缸推杆的叉形接头宽度完全适配，铰接孔的公差带选了H7精度，和配套的铜套过盈压装后，能保证摆臂摆动时的间隙控制在0.02mm以内，避免挡料动作出现位置偏差。

　　在安装边界的考量上，整体臂身的外轮廓做了倒圆角处理，所有安装孔的中心距都按照模块化设计做了整数尺寸标注，不管是替换原有老旧设备上的损坏支架，还是在新设计的机构里直接调用，都不需要重新调整周边的安装孔位，臂身内侧的镂空减重槽，在不降低整体结构强度的前提下，把零件整体重量降低了32%，既减少了原材料的消耗，也降低了摆臂动作时的转动惯量，让气缸驱动的动作响应速度更快，不会出现动作迟滞的问题。从实际使用场景的适配性来看，这款支架的铰接孔位置做了加厚处理，在长期承受摆臂往复冲击载荷的工况下，孔位的磨损量能控制在很低的水平，不需要频繁更换铜套或者整体更换支架，日常维护只需要定期在铰接位置加注润滑脂即可，维护成本远低于传统的焊接式支架。

　　设计过程中特意规避了传统支架常见的应力薄弱点，比如弯臂的圆弧过渡半径做了15mm的设计，比常规的直角过渡结构的抗疲劳强度提升了40%以上，即使在每分钟30次的高频往复摆动工况下，也能保证长期使用不会出现结构变形。另外支架的安装面都做了铣平处理，平面度控制在0.03mm以内，和铝型材基座安装时不会出现贴合缝隙，避免长期使用后因为安装松动导致的摆臂位置偏移，上端铰接孔和下端铰接耳的孔位平行度控制在0.02mm以内，能保证摆臂摆动时不会出现卡滞、别劲的问题，让整个挡料机构的动作顺畅度大幅提升。
