带多法兰接口的弯型流体输送管道结构

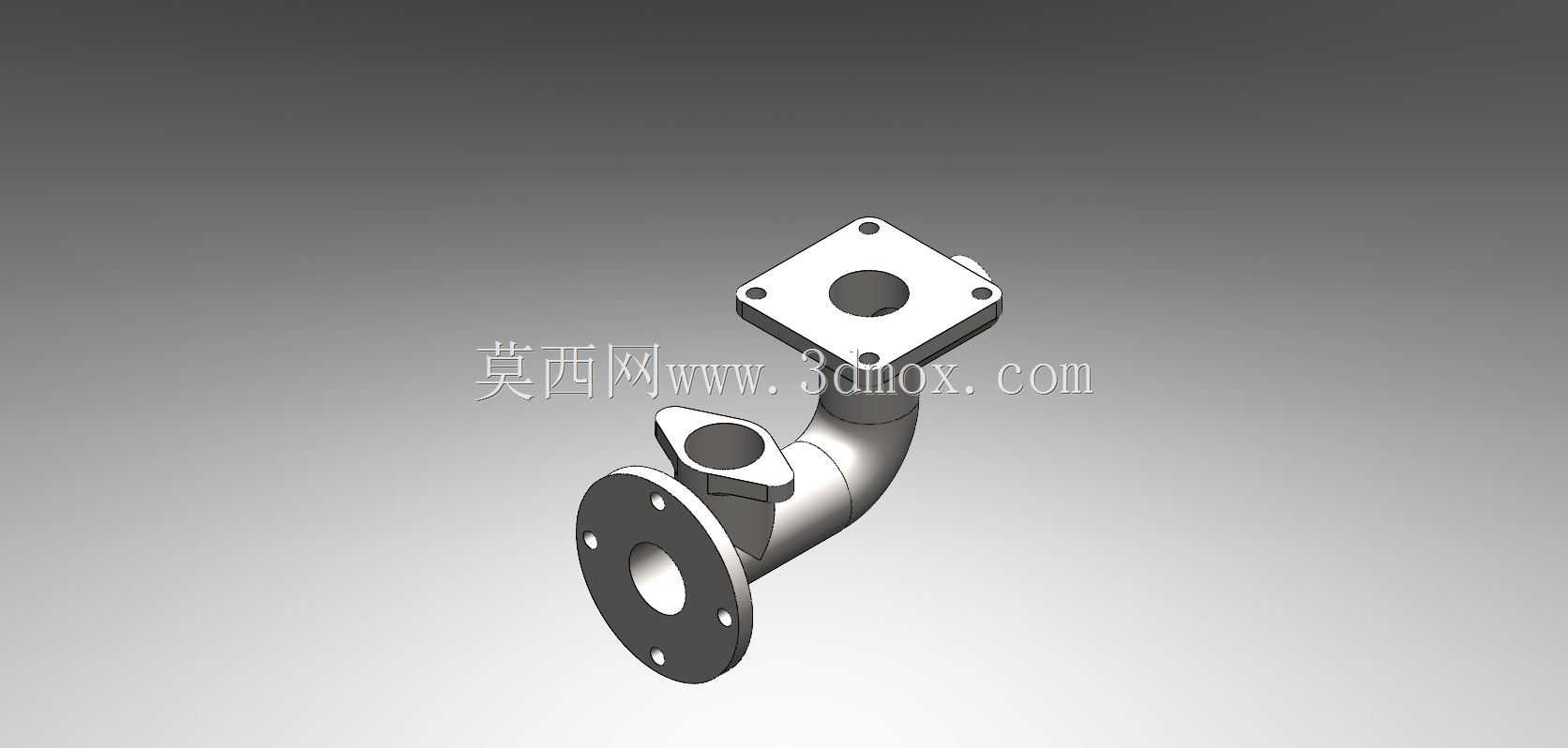

　　在工业流体输送系统的布局搭建中，这类带多法兰接口的弯型管道是管路转向、支路分流场景里的核心连接件，常见于液压动力站油路排布、化工介质输送管路、冷却循环水系统、小型气动设备气路布设等工况，用来改变介质流向同时预留支路接口，满足不同管路的对接需求，避免管路硬弯折带来的流阻骤升、应力集中开裂等问题。从结构设计来看，这款弯管主体采用90度平滑圆弧过渡的流道设计，内壁曲率经过反复校核，能最大程度降低介质流经转向段时的湍流损耗，减少压力损失，不管是输送液态介质还是压缩气态介质，都能保证流态平稳，避免长期冲蚀管壁造成的局部磨损。

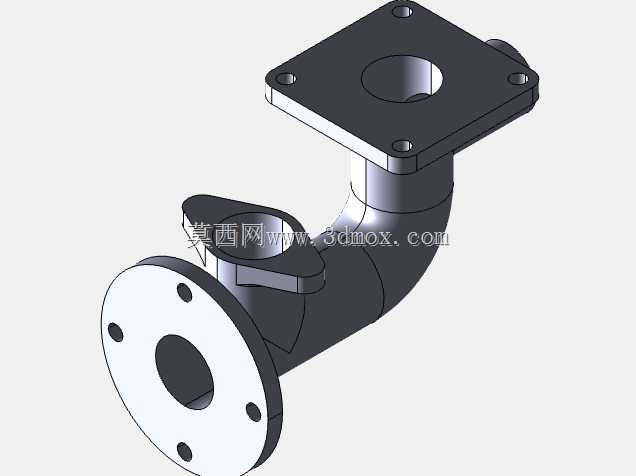

　　三个连接端全部采用标准法兰对接结构，其中两个主通路法兰分别位于弯管的两个轴向端点，法兰盘上均匀分布螺栓过孔，安装时可通过螺栓与对应设备接口、相邻管路法兰紧密压合，配合密封垫片就能实现可靠的静密封，耐受常规工况下的管路压力，不会出现介质渗漏问题。侧面预留的支路接口同样采用小规格法兰连接形式，可根据实际工况需求接装压力表、支路引流管、温度传感器或者排空阀，不用额外在主管路上开孔焊接，减少现场施工的焊接工作量，也避免焊接缺陷带来的泄漏隐患。设计过程中首先要确定的是安装边界尺寸，两个主法兰的端面中心距、法兰盘的螺栓孔分布圆直径、支路接口的轴向位置与角度，都要匹配对应安装空间的预留尺寸，避免安装时和周边设备、其他管路产生干涉。

　　弯管的管壁厚度根据常规输送介质的压力等级选取，在保证承压强度的前提下尽可能控制整体重量，降低法兰连接面的长期载荷。法兰盘与弯管主体的衔接位置做了圆弧过渡处理，消除直角连接处的应力集中点，不管是管路内压带来的胀形应力，还是安装时螺栓预紧力带来的局部压应力，都能通过过渡圆弧均匀分散，避免长期使用过程中衔接位置出现疲劳裂纹。实际安装时，两个主法兰分别对接上游来流管路和下游输出端，对接前要确认法兰密封面无磕碰划痕，根据输送介质的特性选择对应材质的密封垫片，螺栓对角均匀拧紧，保证每个螺栓的预紧力一致，避免法兰面偏斜造成密封失效。侧面的支路接口如果暂时不用，可以配套盲板法兰封堵，后期需要拓展功能时再拆除盲板加装对应配件，适配性很强。这类弯管结构在建模过程中要重点关注流道的顺滑性，不能出现台阶、锐角等结构，否则会造成介质流态紊乱，长期使用还会在局部位置形成积留，尤其是输送带有微小颗粒的介质时，锐角位置很容易被磨穿。法兰上的螺栓孔位置要严格对应标准法兰的尺寸规范，保证和市面上通用的法兰配件可以直接互换，不用单独定制连接配件，降低现场安装和后期维护的成本。弯管的弯曲半径不能过小，否则不仅会提升流阻，还会在弯制或者铸造过程中造成管壁外侧减薄、内侧起皱的缺陷，影响整体结构强度，设计时弯曲半径一般取管路通径的1.5倍以上，兼顾流阻控制和结构工艺性。

　　从安装适配性来看，这款管道的整体外轮廓没有突出的尖角结构，所有外露棱边都做了倒角处理，安装时不会划伤施工人员，也不会和周边的线缆、防护结构产生刮蹭。三个法兰的端面都预留了足够的螺栓操作空间，安装时扳手可以顺利伸入拧紧螺栓，不用额外调整周边设备的位置来预留操作空间，能有效缩短现场施工的周期。在日常运维过程中，这类法兰连接的管道检修也很方便，需要清理管路内部或者更换密封件时，只要松开对应法兰的螺栓就能拆下管段，不用切割整段管路，维护成本远低于焊接式的弯管结构。针对不同的输送介质需求，这类结构只需要更换对应材质，比如输送腐蚀性介质时采用不锈钢材质，输送普通冷却水时采用碳钢材质，结构形式不需要做大幅调整，就能适配不同行业的管路使用需求，通用性很强。
