L型带筒槽电源变压器安装支座结构

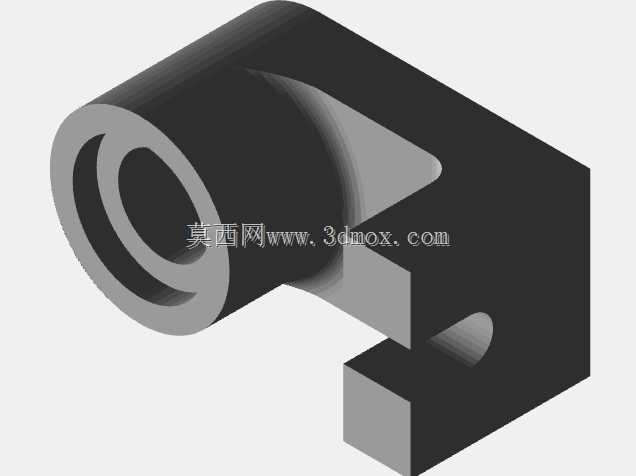

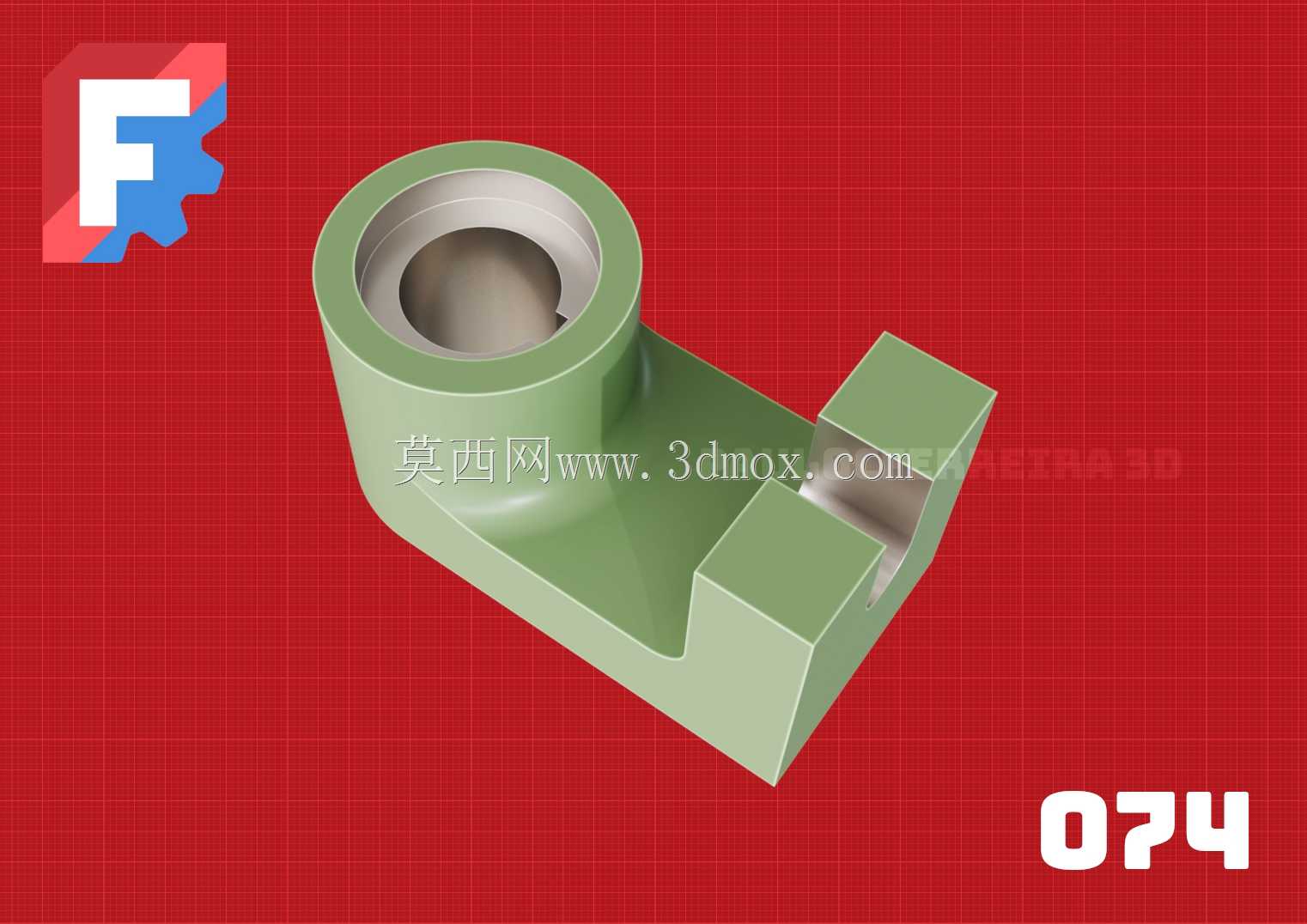

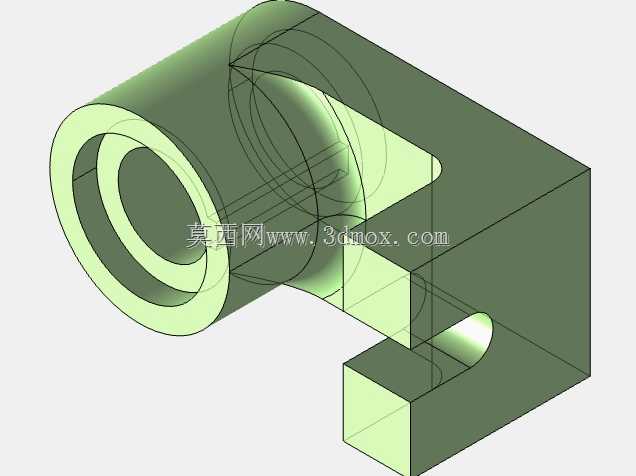

　　该结构件属于电源变压器配套的安装支撑类零件，在小功率工频电源变压器的装配场景中承担核心定位与承载作用，常见于桌面式工控电源模块、小型家电内置供电单元、低压控制回路供电组件的装配环节，用来衔接变压器绕组骨架与设备安装基板，避免绕组本体直接与安装面接触产生的应力挤压、绝缘层磨损问题，同时为绕组的引线排布预留足够的安全间隙。从功能特性来看，零件上部的空心圆柱筒结构，是用来嵌套变压器绕组中心的定位芯轴，筒体内壁的公差配合需要控制在H7级别，既可以保证芯轴插入后无径向窜动，也能避免过盈配合导致的筒壁应力开裂，筒体的深度刚好覆盖绕组骨架的中心凸台高度，装配后骨架端面与筒体上端面齐平，不会出现骨架偏斜导致的绕组引线拉扯问题。

　　下部的L型弯折基座，一侧的平面为安装贴合面，上面预留的两个沉头安装孔位，中心距严格匹配常规小型变压器的通用安装孔距标准，沉孔深度可以保证安装螺钉的头部完全埋入零件表面以下，不会突出平面刮伤变压器的绝缘外层；另一侧凸起的方块挡边，是用来限制绕组骨架的周向转动，挡边的高度刚好卡在骨架侧边的定位缺口内，当设备出现运输振动或者长期运行的微幅震动时，骨架不会相对于支座产生转动，避免引线端的焊点受力脱落。

　　设计思路上优先考虑了绝缘性能与结构强度的平衡，零件整体采用与变压器骨架同材质的绝缘工程塑料成型，避免金属支座带来的涡流损耗问题，筒体与基座的衔接位置做了R3的圆角过渡，减少注塑成型时的应力集中问题，同时在基座的底面设置了0.2mm深度的网格状防滑纹，当支座通过螺钉锁紧在设备基板上时，防滑纹可以增大接触面的摩擦力，即使螺钉出现轻微松动，支座也不会相对于安装面产生滑移。外形尺寸方面，零件整体的最大外轮廓长度控制在42mm，宽度28mm，总高度35mm，上部筒体的外径为22mm，内径16mm，壁厚均匀控制在3mm，既保证了足够的结构强度支撑重量约200g的变压器绕组，也不会因为壁厚过大导致材料浪费、成型周期变长。安装边界上需要注意，筒体的中心轴线距离L型基座内侧立面的距离为12mm，这个尺寸刚好匹配常规EI35型变压器骨架的中心到侧边的距离，装配后骨架侧边与挡边完全贴合，不会出现间隙导致的晃动；基座底部的安装孔距离侧边的距离为5mm，预留了足够的扳手操作空间，装配时不需要额外避让周边的其他电子元件，挡边的顶部做了C1的倒角，方便骨架安装时快速对准定位缺口，减少装配时的对位时间。

　　在实际的设备装配场景中，这类支座不需要额外的固定胶辅助，完全依靠机械结构的配合就可以实现变压器的稳定固定，相比传统的螺丝直接固定骨架的方式，能够将骨架承受的锁紧应力分散到整个支座平面，避免骨架因为螺丝锁紧力过大出现开裂问题，尤其是在高低温循环的工作环境下，塑料材质的热胀冷缩不会导致固定点的应力集中，长期运行的可靠性更高。另外筒体的上端面做了0.5mm的凸台设计，当绕组骨架套入后，凸台会卡入骨架底部的环形凹槽内，进一步限制骨架的轴向窜动，即使设备出现跌落类的冲击，绕组也不会从支座上脱出。基座的L型拐角位置做了局部加厚处理，厚度达到4mm，这个位置是整个零件受力最大的区域，当变压器绕组受到侧向冲击力时，拐角位置需要承担全部的弯折力矩，加厚处理可以避免拐角处出现断裂问题，同时在加厚区域的背面设置了均匀分布的加强筋，筋条厚度1.5mm，高度2mm，在不增加过多材料的前提下大幅提升了结构的抗弯折性能。
