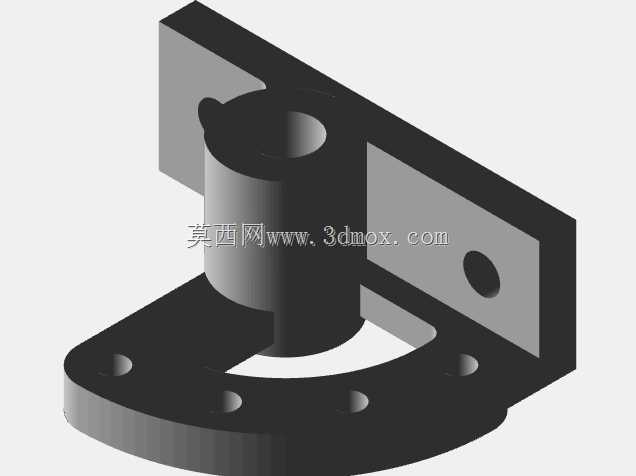

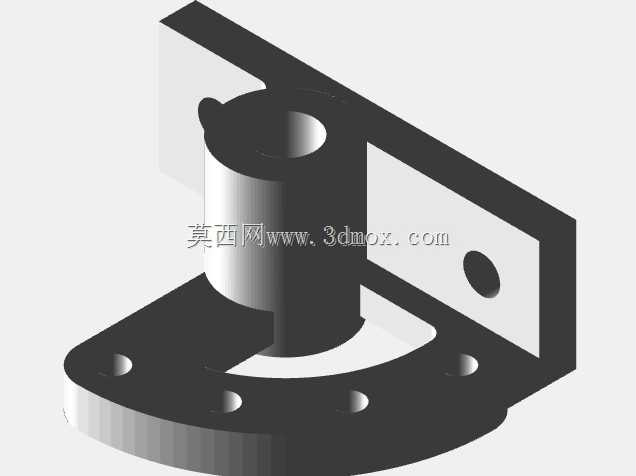

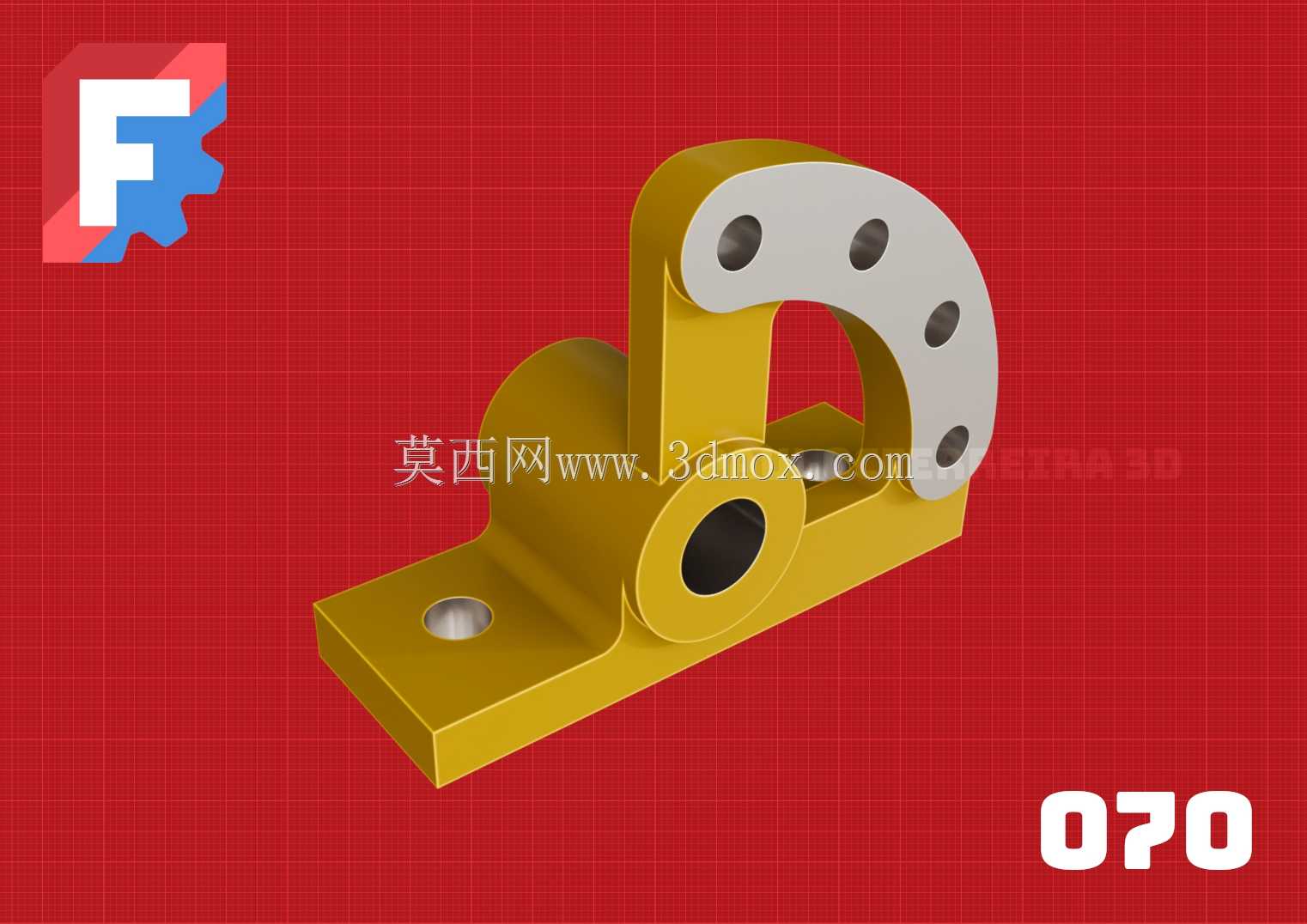

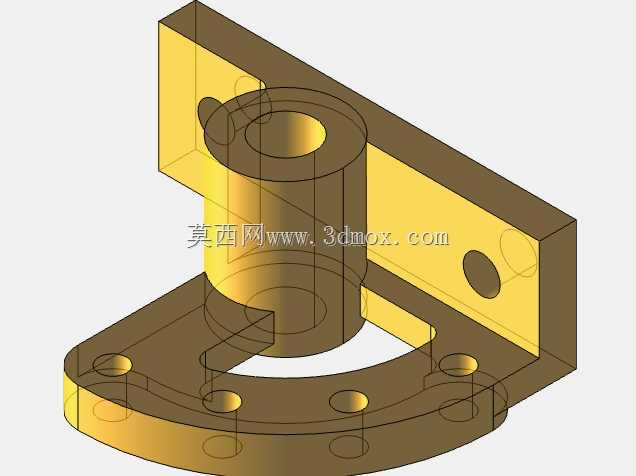

这类带弧形铰接位的支撑连接构件,多应用在轻工自动化生产线的连杆传动副、小型工装夹具的角度调节模块、以及非标设备的开合式防护门铰接点位上,日常工况下主要承担径向载荷传递、铰接转动限位、以及相邻组件的安装定位作用,区别于标准铰接支座的通用化设计,该构件将安装底板、轴套支撑、弧形限位法兰三个功能模块整合为一体式结构,省去了多零件拼接带来的装配累积误差,也减少了设备运行过程中连接松动的风险点。
从结构设计逻辑来看,底部矩形安装板设置单个沉头安装孔,可适配M6-M8规格的内六角圆柱头螺钉完成基座固定,安装板的平面度公差控制在0.05mm以内,保证与设备安装面贴合时不会出现翘曲,避免铰接轴承受额外的弯曲应力;垂直于安装板向上延伸的立板同时承担两个功能,一侧的圆筒轴套为铰接转轴提供回转支撑,轴套内孔粗糙度要求达到Ra1.6,保证转轴转动时的顺滑度,减少长期运行的磨损量,另一侧延伸出的扇形弧形法兰上均匀分布四个通孔,可配合定位销或者锁紧螺钉,实现铰接件0-90度范围内的角度档位调节,每个孔位对应一个固定转动角度,无需额外加装角度限位块即可满足多档位固定的使用需求。
在实际设备装配场景中,这类构件常用来连接设备固定机架与可转动的操作臂、防护挡板或者物料托板,比如小型半自动贴标设备的标签料卷摆臂支撑位、工装夹具的压板铰接座、以及检测设备的防护盖开合铰接点,都能看到同类型结构的应用。设计时需要重点关注几个尺寸边界:安装底板的厚度决定了整个构件的基础承重能力,常规工况下厚度不低于8mm即可满足10kg以内的径向载荷需求;轴套内孔的中心高需要与配对转动件的转轴中心高保持一致,公差控制在±0.02mm以内,避免转动时出现卡滞;弧形法兰上的孔位分度需要与实际需求的转动角度匹配,孔中心到轴套中心的距离决定了弧形法兰的半径尺寸,设计时要预留足够的安全距离,避免转动过程中弧形法兰与相邻零件发生运动干涉。
从建模逻辑上看,这类零件适合采用多特征叠加的建模思路,先绘制底部安装板的草图拉伸生成基座,再依次拉伸立板、轴套、弧形法兰部分,之后对所有锐边做R1-R2的倒角处理,既去除加工毛刺,也避免装配时划伤操作人员;轴套内孔与安装板底面的垂直度公差需要严格控制,否则会导致转轴安装后出现偏斜,加速轴套与转轴的磨损。在实际选型替换时,需要确认三个核心参数:一是安装底板的孔位尺寸是否与现有安装面的螺孔位置匹配,二是轴套内孔直径是否适配现有铰接转轴的轴径,三是弧形法兰的转动角度范围是否满足实际使用的开合角度需求,三个参数匹配的情况下,这类一体式构件比拆分式的铰接支座装配效率提升40%以上,同时长期运行的稳定性也更优,尤其适合在空间紧凑、安装点位有限的非标设备内部使用,不需要额外设计连接板来拼接不同功能的零件,能够有效压缩设备内部的结构占用空间。
