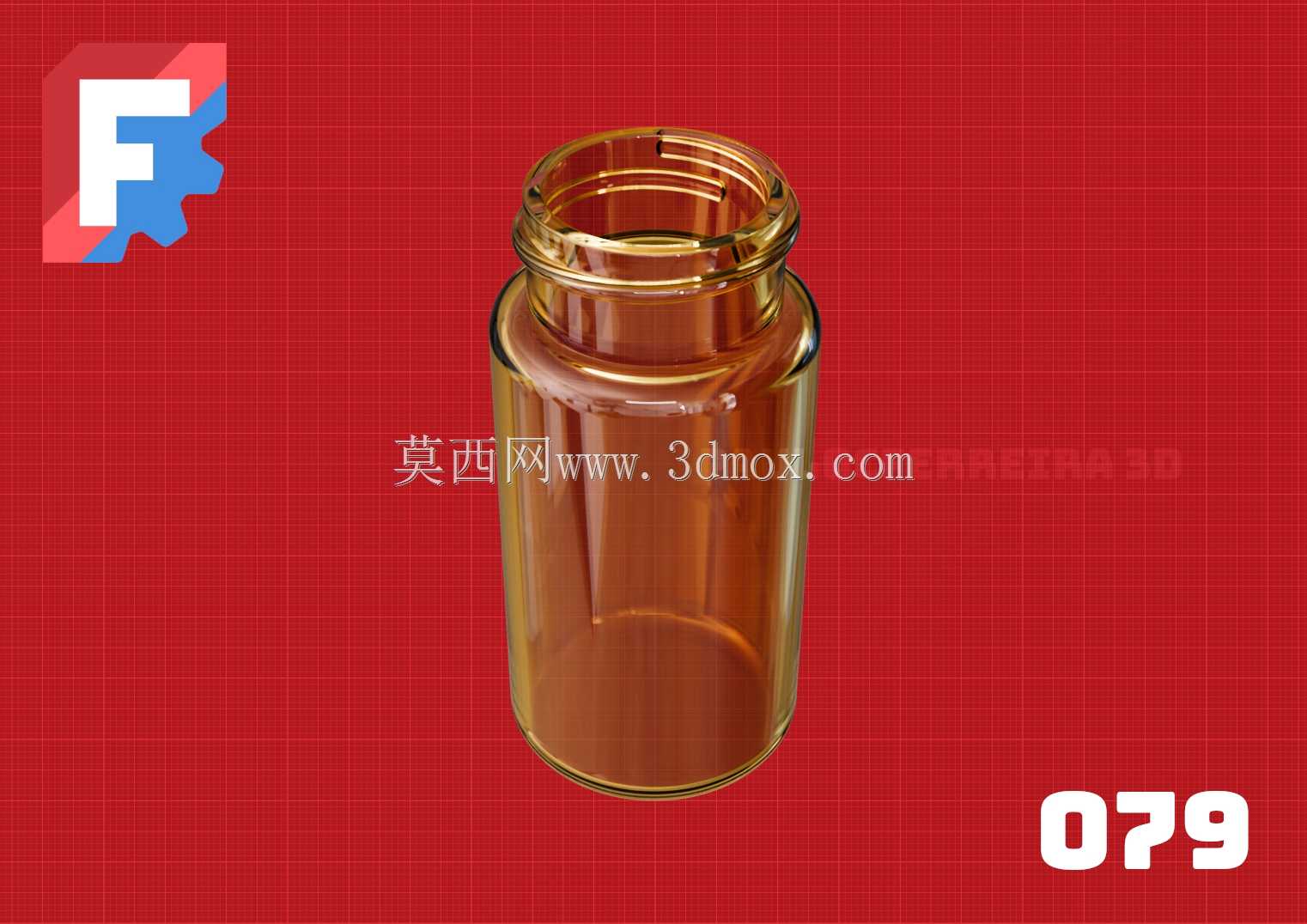

琥珀色螺纹口玻璃试剂瓶结构设计

　　这款琥珀色玻璃容器的建模过程，核心围绕实验室避光存储场景的实际需求展开，日常在化学分析、医药制剂存放、光敏样品分装环节，这类容器的使用频率极高，既要满足内容物的避光保存要求，又要兼顾螺纹密封的可靠性，还要适配常规的手动取放、批量堆叠存储的操作习惯。从结构设计逻辑来看，瓶身采用直筒型主体搭配圆弧过渡的瓶肩与瓶底，直筒段的壁厚控制在均匀的2.5mm区间，既保证玻璃材质成型时的料流均匀性，避免吹制过程出现厚薄差导致的应力集中，也能让瓶身站立时的受力均匀分布在整个底面，不会出现局部应力过大导致的放置不稳或者磕碰碎裂问题。

　　瓶口的螺纹设计采用标准的GL45规格牙型，牙距4mm，牙高1.2mm，螺纹起始端做了15度的导向倒角，不管是配套PP材质的螺纹盖还是带PTFE垫片的密封盖，都能顺畅旋合，不会出现错牙、卡滞的问题，螺纹收尾处做了断牙处理，避免旋盖过位导致的瓶口崩边。瓶肩位置采用R12的圆弧过渡，没有尖锐的棱角，一方面是玻璃热成型时的工艺要求，减少尖角位置的冷却应力，另一方面在倾倒内容物的时候，圆弧面能引导液体形成稳定的液流，不会出现沿瓶壁流挂的问题，这一点在取用易残留、高粘度的试剂时优势格外明显。瓶底做了内凹0.8mm的设计，外圈的支撑环宽度3mm，保证放置时的接触面积足够，即使在稍有不平整的实验台面上也能稳定放置，不会出现晃动，内凹的结构也能避免瓶底平面与台面形成真空吸附，拿取的时候不会出现粘连带倒的情况。材质选用琥珀色硼硅玻璃的对应光学参数设置，透光率控制在600nm波长以上仅允许30%以下的光线透过，尤其是对450nm以下的紫外、蓝紫光波段阻隔率超过95%，能有效避免碘试剂、硝酸银、光敏类医药原料见光分解的问题，这也是这类棕色瓶区别于普通透明玻璃瓶的核心功能点。

　　建模过程中特意对瓶口的端面做了平面度的约束，整个瓶口密封面的平面度公差控制在0.1mm以内，保证瓶盖拧紧之后，垫片能和瓶口端面完全贴合，不会出现缝隙导致的内容物挥发、外界水汽进入的问题。瓶身的整体高度控制在110mm，瓶身外径48mm，这个尺寸刚好适配常规的试管架孔径，也能和常见的50ml规格试剂架卡位匹配，不管是放在通风橱内的存储架上，还是放在样品柜的分层格中，都能充分利用存储空间，不会出现尺寸干涉。壁厚的均匀性是这类玻璃容器建模时需要重点关注的点，从瓶口到瓶底的整个壁厚偏差控制在±0.2mm以内，避免后续做有限元分析的时候出现局部应力集中的误判，也能匹配实际玻璃吹制工艺的成型公差，不会出现设计模型和实际生产产品偏差过大的问题。

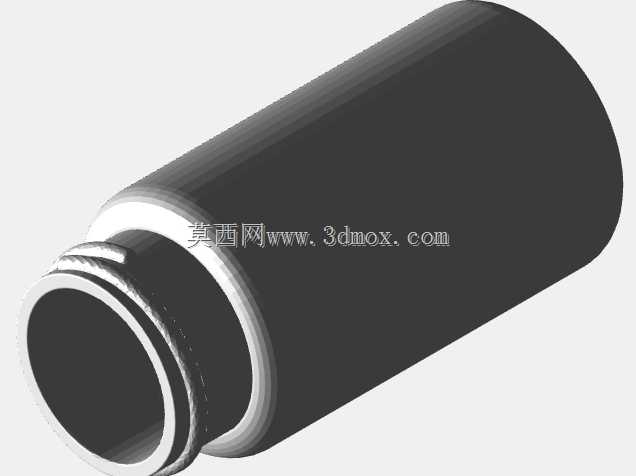

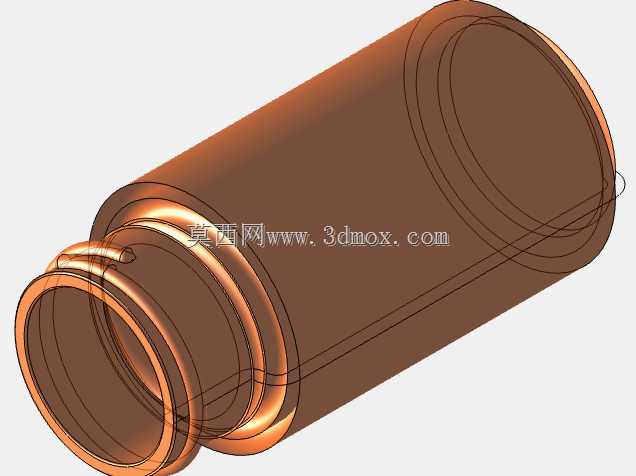

　　另外在瓶身和瓶肩的过渡位置，特意做了微小的加厚处理，这个位置是日常拿取时手指主要接触的施力点，也是清洗时毛刷容易摩擦的位置，适当加厚能提升容器的抗磕碰能力，延长使用寿命。瓶口的螺纹根部做了R0.5的圆角过渡，避免应力集中导致的螺纹根部开裂，尤其是在高温高压灭菌的场景下，玻璃材质受热膨胀，如果螺纹根部有尖锐棱角，很容易出现微裂纹进而导致整个瓶口碎裂。整个模型的曲面构建采用全参数化的旋转凸台为基础，再通过螺旋线扫描切除生成螺纹结构，所有的圆角、倒角参数都可以根据实际的生产需求快速调整，比如需要调整容量为100ml规格的时候，只需要修改直筒段的高度参数就能快速衍生出对应规格的模型，不需要重新构建整体曲面，能大幅提升同系列产品的设计效率。在实际的工程应用中，这类容器除了实验室场景，在小批量精油分装、光敏胶存储、化工样品送检环节也有大量应用，所以建模的时候也考虑了不同场景的适配性，比如瓶身的直筒段预留了足够的贴标空间，标签区域的直径偏差控制在0.1mm以内，保证不干胶标签粘贴之后不会出现起翘、褶皱的问题。
