适配铣床加工中心的数控角头结构设计

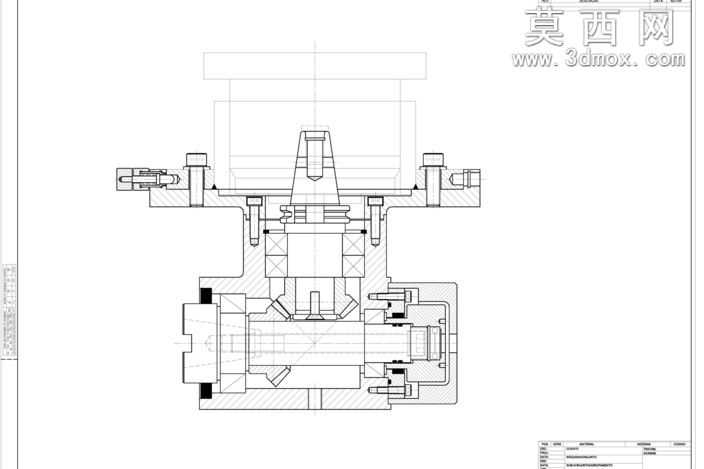

本款数控角头的三维建模围绕铣床与数控加工中心的实际加工适配需求展开，建模过程中严格遵循机械传动设计规范，先完成整体装配基准轴的定位搭建，以主轴输入段、转角传动段、输出端装夹段为核心分层构建各零件模型。建模时对内部的锥齿轮传动副做了精准的参数化建模，还原齿轮的齿形参数、啮合间隙与装配定位关系，同时对支撑传动结构的角接触轴承组做了细节还原，包括轴承的内外圈、滚动体、保持架结构，以及轴承座的定位台阶、密封槽的尺寸匹配，保证装配后传动路径的同轴度与传动精度。针对角头的壳体结构，建模时还原了其分体式装配的定位止口、螺栓连接孔位、密封沟槽设计，兼顾壳体的结构刚性与装配便利性，对输入端与机床主轴连接的拉钉定位结构、输出端的刀具装夹锥孔结构做了公差适配的细节设计，保证与标准机床接口、标准刀具的互换性。在结构设计思路上，这款角头采用90度转角传动布局，可实现机床主轴的横向动力输出，拓展加工中心的加工范围，完成侧面、斜面等常规主轴姿态难以加工的工序，减少工件二次装夹的误差。建模过程中对内部的润滑通道、冷却避让结构也做了对应设计，保证角头在高速运转时的散热与润滑可靠性，同时对外部的防护盖板、防尘密封结构做了细节建模，避免加工过程中切削液、金属碎屑进入传动腔影响使用寿命。整体模型的装配关系完全按照实际机械装配逻辑搭建，各零件间的配合关系、运动干涉检查均在建模阶段完成验证，可直接用于后续的工程图生成、装配工艺指导，也可作为机床附件设计的参考案例，适配立式铣床、龙门加工中心等多种常规数控加工设备的加装需求。
