利勃海尔挖掘机液压工作臂结构设计

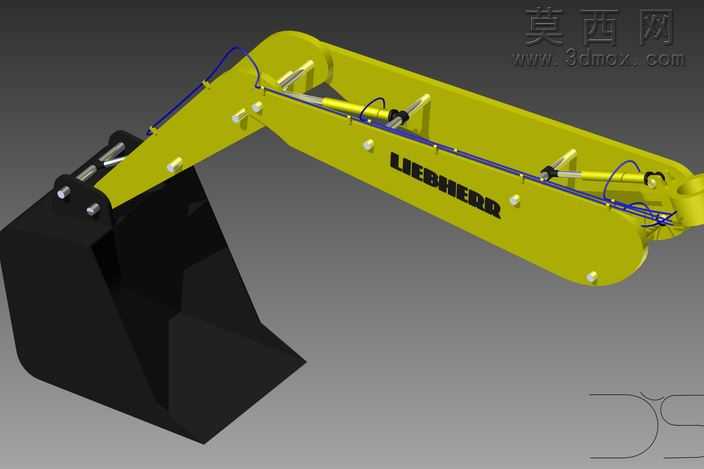

本作品为挖掘机前端液压工作臂的三维结构设计，整体采用三维建模软件完成全参数化实体搭建，完整还原了利勃海尔系列挖掘机工作臂的真实结构比例与装配关系。建模过程中首先依据工程机械液压工作臂的实际作业尺寸确定整体轮廓参数，依次完成动臂主体、斗杆结构、铲斗组件、铰接销轴、液压油缸、液压管路等所有零部件的独立建模，再按照实际装配约束完成整体组装，确保各铰接部位的转动自由度符合真实机械运动逻辑，可直观演示工作臂举升、收斗、挖掘等全行程动作的运动状态。材质渲染阶段针对不同部件匹配对应材质属性：动臂与斗杆主体采用工程机械专用的亮黄色金属漆面材质，还原设备原厂涂装质感，表面添加品牌标识细节提升真实度；铲斗部件采用高强度耐磨钢材质，表面做哑光磨砂黑处理，模拟实际作业中耐磨钢材的粗糙质感与厚重感；液压油缸部件采用镀铬亮面金属搭配深色密封件材质，还原液压活塞杆的光洁金属质感；液压管路采用深蓝色橡胶软管材质，搭配金属管接头细节，完整呈现液压系统的管线排布逻辑。结构设计上完整复刻了真实液压臂的力学承载结构：动臂采用变截面箱型焊接结构，在铰接受力部位做局部加厚处理，匹配实际作业中的受力分布；各铰接点采用销轴连接结构，预留合理的装配间隙；三组核心液压油缸分别对应动臂举升、斗杆收放、铲斗转动的动作驱动，管路沿臂架表面合理排布并通过固定卡扣定位，避免作业过程中管线与结构件发生干涉。整体设计严格遵循挖掘机工作装置的工程设计逻辑，所有零部件的尺寸比例、装配关系、运动逻辑均与真实设备保持一致，可用于液压工程机械结构原理演示、作业动作仿真、相关课程教学参考等场景，能够直观展示液压驱动类工程机械工作臂的内部结构与动作实现原理。
