双柱式曲面安装机械连接零件结构设计

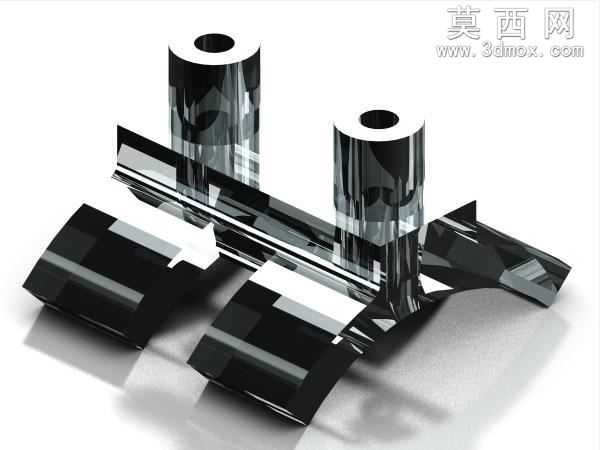

本机械零件采用Creo Elements完成全参数化三维建模，整体采用对称式结构布局，核心由两根同轴空心圆柱立柱、横向连接横梁以及两侧曲面安装基座共同组成，建模过程中严格遵循机械加工的公差规范，对各部位的壁厚、过渡圆角、安装孔位尺寸进行精准约束，确保模型具备实际生产的可参考性。材质设定上选用高光亮面黑色硬质合金材质，渲染阶段采用工作室级三点布光方案，主光源从斜上方45度角投射，搭配底部柔光补光与侧面轮廓光，充分凸显材质的镜面反射质感与零件的锐利棱边，同时通过环境光遮蔽效果强化各结构衔接处的层次感，让零件的立体结构清晰呈现。结构设计层面，两根空心圆柱立柱作为核心连接定位结构，内孔预留标准安装通径，柱身与下方横梁采用一体化融合过渡，避免应力集中问题；横梁作为主要承力结构，采用等截面平直设计，保证纵向受力的均匀传递；两侧的曲面安装基座采用贴合安装面的弧面设计，基座表面设置防滑定位结构，底部做加厚处理提升安装稳定性，基座与横梁、立柱的衔接处均采用渐变圆角过渡，既优化了零件的力学性能，也让整体外观更具工业设计美感。设计思路围绕机械系统中的定位连接需求展开，兼顾零件的结构强度、安装便捷性与外观规整性，建模过程中对所有特征采用参数化关联，可根据实际安装场景的尺寸需求快速调整立柱高度、横梁长度、基座曲面弧度等核心参数，适配不同规格的机械装配场景，模型完成后经过干涉检查与结构合理性验证，各部位无结构冲突，曲面过渡顺滑无破面，能够直接用于装配验证、工程图导出以及后续的加工工艺参考。
