德能源螺旋式能量吸收缓冲器结构设计

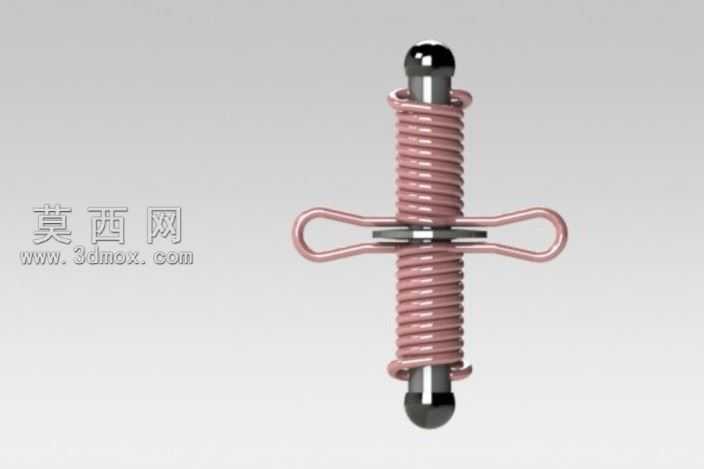

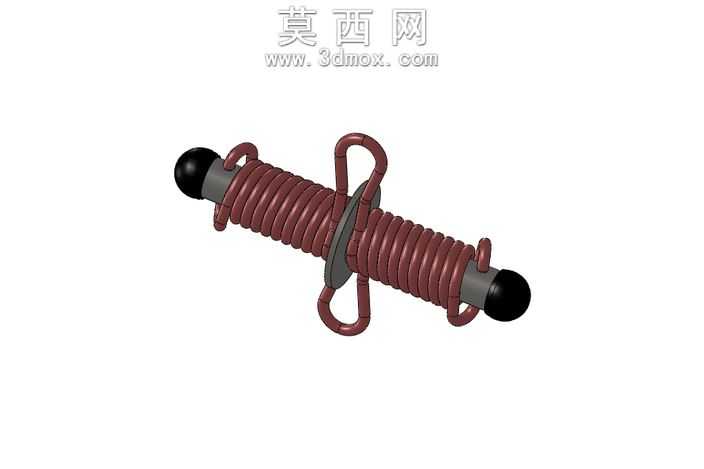

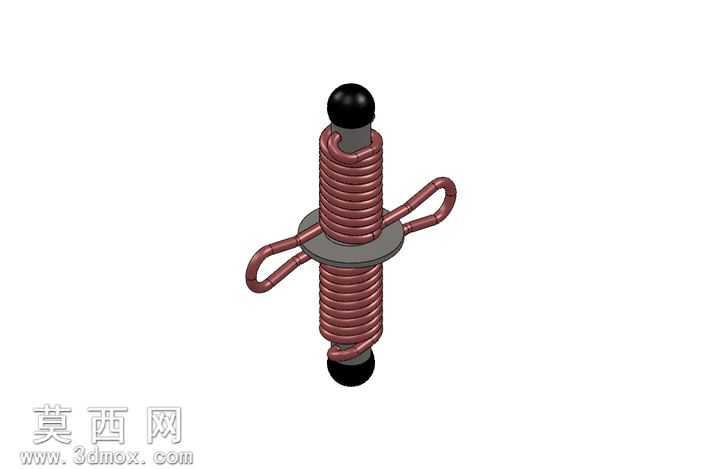

本作品为螺旋式能量吸收缓冲装置的三维建模成果，建模过程依托参数化三维设计逻辑完成，首先对装置的核心功能结构进行拆解规划，将整体划分为端部缓冲触头、螺旋吸能主体、中部定位法兰、侧向安装支耳四个核心功能模块，确保各部件的装配逻辑与实际功能需求完全匹配。建模阶段先以中心轴线为基准建立全局装配参考，上下两端的黑色缓冲触头采用半球形端头搭配柱形连接段的结构，建模时通过旋转凸台特征生成基础实体，表面赋予哑光耐磨橡胶材质，渲染时调整材质粗糙度参数还原橡胶件的磨砂质感，同时预留与螺旋主体的装配定位槽，保证装配后无错位偏移。中部的螺旋吸能主体为装置核心功能部件，采用变径螺旋线圈结构设计，建模时通过螺旋线扫描特征生成连续的螺旋实体，螺旋线参数根据吸能行程需求设定螺距与圈数，实体赋予红铜金属材质，渲染阶段调整金属反射率与粗糙度参数，还原铜质构件的温润金属光泽，同时通过结构仿真校验螺旋段的形变空间，确保受冲击时螺旋段可通过有序形变完成能量吸收，避免出现应力集中导致的结构断裂。中部定位法兰采用圆盘式结构，建模时通过拉伸凸台生成圆盘基体，中心开设与螺旋主体匹配的通孔，边缘做圆角过渡处理避免应力集中，法兰表面赋予灰色硬质合金材质，渲染时添加轻微的金属磨砂纹理，还原金属结构件的加工质感，法兰两侧延伸出对称的环形安装支耳，支耳采用圆弧形弯曲结构，建模时通过扫描特征完成支耳的弯曲造型，确保支耳的安装孔位与外部安装基准完全对齐，可实现装置的快速定位固定。整体装配阶段采用自下而上的装配逻辑，各部件通过同轴心、面重合等装配约束完成组合，装配完成后进行全局干涉检查，确保各活动部件预留足够的形变与活动间隙，不存在结构干涉问题。渲染阶段采用工作室均匀布光方案，通过多盏柔光光源从不同角度照射模型，突出螺旋结构的层叠纹理与金属材质的光影层次，同时添加柔和的环境反射效果，让整体模型的展示效果更贴近实物的视觉质感。设计过程中充分考虑能量吸收装置的实际工况需求，螺旋主体的参数设定兼顾吸能效率与结构强度，端部触头的弧形设计可保证冲击载荷均匀传递到螺旋主体，避免局部载荷过大造成结构损坏，中部法兰与侧向支耳的组合结构可适配多种安装场景，提升装置的通用适配性，整体模型的结构细节完整，各部件的尺寸比例符合机械设计的常规规范，可直接用于结构展示、原理演示以及后续的工程化参考。
