双法兰连接式流体输送管道接头结构

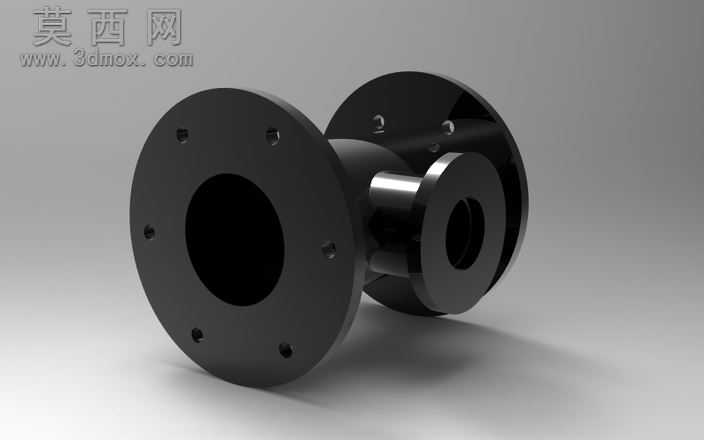

该作品为双法兰式管道连接接头，采用三维参数化建模方式完成整体结构设计，建模过程中首先确定接头的核心通径参数，以中心流体通道为基准轴，依次构建两端法兰盘、中间过渡筒体、侧部连接接口的基础轮廓。两端法兰盘采用圆形等厚结构，沿圆周均匀分布6个螺栓安装通孔，孔位严格遵循法兰连接的通用排布规范，保证安装时的同轴度与连接密封性，法兰盘与中间筒体的衔接处做了圆角过渡处理，避免应力集中问题。中间筒体为变径结构，从大端法兰向小端接口平滑过渡，既保证流体流经时的顺畅性，减少流阻损失，也兼顾了整体结构的强度。侧部的小直径接口同样采用法兰连接形式，可实现管路的分支导流功能，满足多通路流体输送的使用需求。材质设计上选用哑光黑色金属材质，模拟工业铸钢件的表面质感，渲染阶段采用柔和的影棚布光方式，通过多角度光源突出零件的轮廓层次与结构细节，金属表面添加了细微的磨砂质感，还原工业金属零件的真实视觉效果。设计过程中重点考量了接头的装配兼容性，各法兰端面的平面度、螺栓孔的位置度都做了参数化约束，可根据实际管路通径需求快速调整尺寸参数，适配不同压力等级的管路连接场景。整体结构无冗余设计，各部分壁厚均匀，既满足承压使用的强度要求，也兼顾了零件加工的工艺性，适合用于油气、化工类流体输送管路的连接场景，可直接用于装配模拟、工程演示或加工参考。
