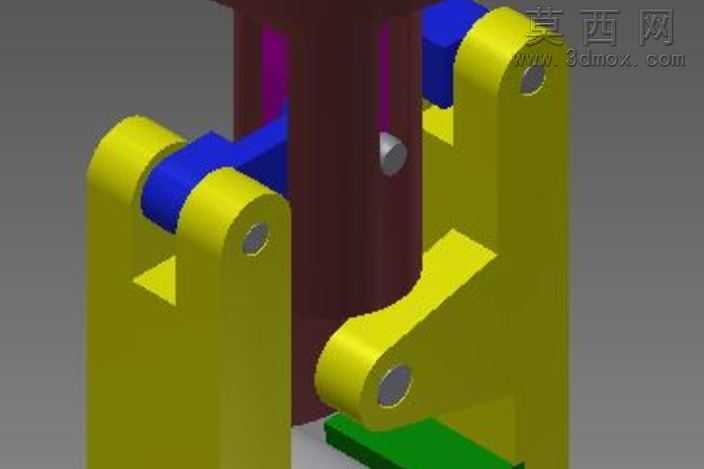

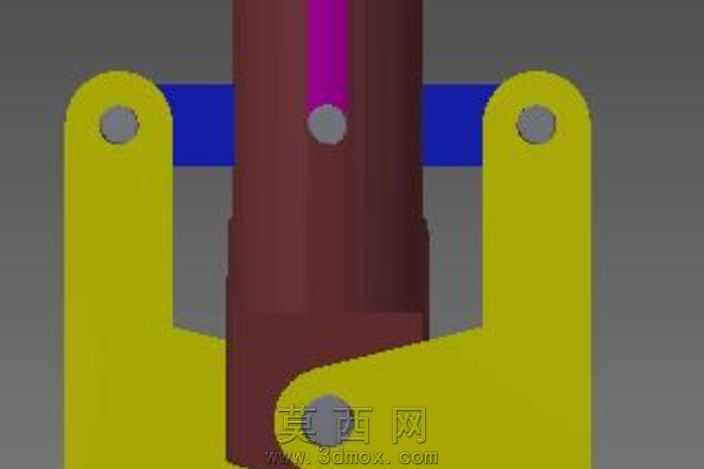

本作品为齿形夹持类机械执行部件,采用三维参数化建模方式完成整体结构搭建,建模过程中严格遵循机械装配的公差配合逻辑,对各铰接孔位、运动接触面的尺寸进行了精准约束,确保后续仿真运动时无干涉卡顿问题。模型整体采用对称式双夹臂布局,中间设置竖向驱动杆件,通过铰接点的联动实现夹臂的开合动作,建模时对每个铰接位置的销轴结构都做了单独建模,还原了真实机械结构中的转动副连接逻辑,保证结构运动逻辑符合实际机械传动原理。材质渲染阶段,针对不同功能部件做了差异化材质区分:两侧夹臂采用醒目的亮黄色工程塑料材质,模拟实际工装中常用的高强度尼龙夹持件,既突出夹持工作部位,也符合这类部件常用的材质特性;中间竖向驱动杆采用深棕红色金属材质,模拟调质处理的合金钢驱动构件,体现核心受力部件的金属质感;铰接销轴采用银灰色金属材质,还原标准销轴的金属外观;背景的固定连接构件采用深蓝色哑光材质,区分固定机架与活动部件,让整体结构的层次更加清晰。设计思路上,该夹持部件采用杠杆式传动原理,通过中间驱动杆的直线位移,带动两侧对称夹臂绕上部固定铰接点转动,实现下端夹持部位的同步开合,齿形夹持面的设计能够提升与被夹持工件的接触摩擦力,保证夹持作业的稳定性,建模过程中对夹臂的转动行程做了限位结构设计,避免开合角度过大导致的结构脱开问题,同时对各部件的壁厚做了合理设置,在保证结构强度的前提下尽可能降低整体重量,适配自动化生产线中末端执行器的轻量化需求。模型在渲染时采用了正交视角展示核心传动部位,清晰呈现夹臂与驱动杆的连接关系,让观看者能够直观理解该夹持机构的运动逻辑与结构组成,各部件的装配关系完全按照实际机械装配流程搭建,可直接用于运动仿真演示、工装设计参考等场景。
- 上一篇:带尖测头的长悬臂式机械杆件结构
- 下一篇:带槽轴毂传动连接构件三维设计
- 全部评论(0)
- 模板大小 28.85 MB
- 售价 10金币
- 浏览次数
- 系统要求 Autodesk Inventor2013,效果图,其它,
- 软件分类 通用机械零部件
