带槽轴毂传动连接构件三维设计

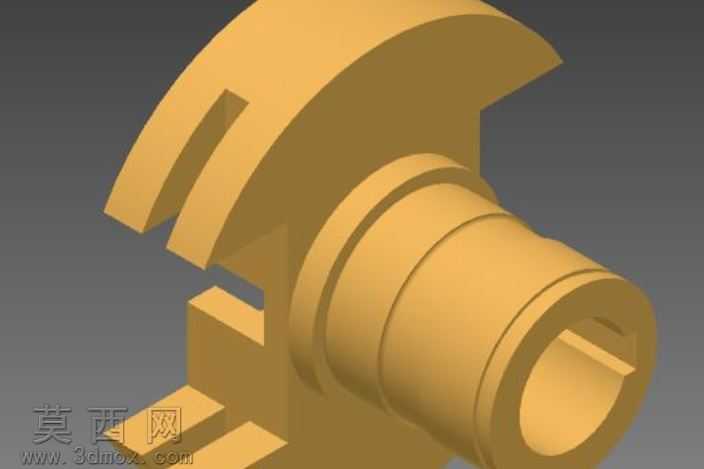

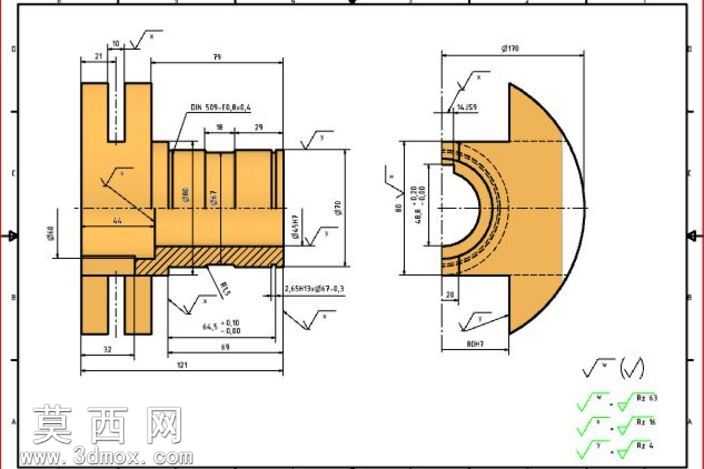

本作品为轴毂类传动连接构件的三维建模设计，建模过程依托三维机械设计软件完成，全程遵循机械设计规范与零件实际加工装配逻辑开展。建模初始阶段首先梳理零件的功能定位：该构件用于传动系统中实现轴与外接部件的扭矩传递，同时承担轴向定位的作用，因此建模时优先确定核心基准轴线，以轴线为中心依次构建各段回转体结构。首先完成主体轴套部分的建模，根据轴孔配合的公差要求设定内孔直径，内孔壁设计有键槽结构，用于与传动轴通过平键实现周向固定，保证扭矩传递过程中无相对滑动；轴套外部分为多段阶梯轴结构，各段轴径根据受力大小做差异化设计，受力集中的根部位置做圆角过渡处理，避免应力集中导致的零件失效。构件端部设计有带开口槽的盘状连接结构，三个均匀分布的凸块与凹槽结构用于和外接传动部件实现嵌合连接，建模时严格保证槽口的对称度与尺寸精度，确保装配时能够顺利嵌合，同时槽口的边缘做倒角处理，既方便装配导向，也能去除加工毛刺避免划伤装配人员。材质设定方面，根据零件的使用场景赋予其合金结构钢材质，渲染时还原金属材质的哑光金属质感，对加工面做细微的粗糙度纹理处理，区分非加工面与精加工面的视觉差异，让渲染效果更贴近真实零件的外观表现。结构设计上充分考虑零件的加工工艺性，所有回转面均适配车削加工流程，键槽与端部槽结构适配铣削加工，无难以加工的死角结构，各尺寸标注均符合机械加工的精度要求，既满足传动过程中的强度、刚度要求，也兼顾了实际生产的加工便利性，可直接用于机械传动系统的装配验证、运动仿真以及后续的工程图导出加工。
