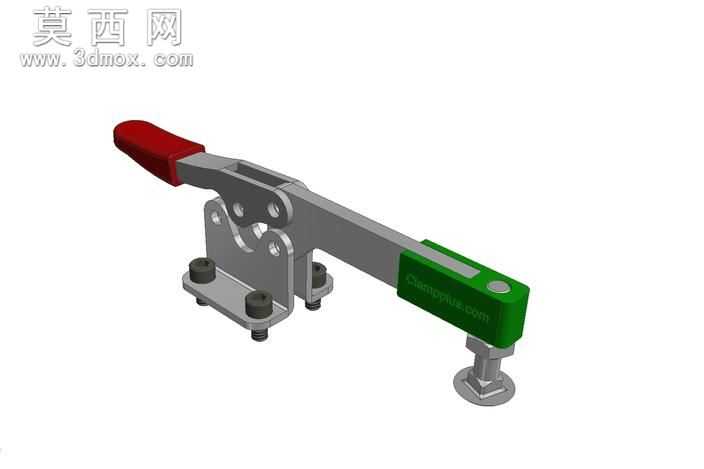

Destaco215型水平式快速夹钳结构模型

本模型为Destaco215系列水平压紧式快速夹钳的三维参数化建模成果，建模过程严格参照该型号夹钳的实际装配尺寸与运动逻辑完成，完整还原了产品的全部结构细节。建模阶段首先完成各零部件的独立建模：底座部分采用带安装孔的板式结构，预留三个螺栓安装位用于夹钳整体与工装台面的固定，底座上的铰接支座做了加强筋结构处理，匹配实际产品的承重受力需求；操作手柄部分采用符合人体工学的弧形包覆结构，端部的握持区做了防滑轮廓处理，还原了实际产品的握持手感设计；连杆传动部分采用多组铰接销轴结构，严格按照肘节机构的死点锁紧原理设计各连杆的长度比例与铰接点位置，保证夹钳在压紧状态下可以形成稳定的机械锁止，不会受外力意外松脱；压头部分采用带缓冲垫的可调式螺栓结构，压头端面做了防滑压纹设计，螺杆部分预留调节行程，可适配不同高度的被压紧工件。材质与渲染阶段，针对不同部件匹配对应材质属性：操作手柄的握持套采用红色哑光橡塑材质，设置合适的粗糙度参数模拟橡塑表面的磨砂质感；金属连杆、底座、铰接销轴部分采用镀锌钢材质，添加细微的金属颗粒纹理与低强度反光效果，还原五金件的金属质感；压头部分的绿色标识块采用亮面工程塑料材质，表面印制对应品牌标识，压头的金属螺杆做了发黑处理的材质表现，区分不同功能部件的视觉差异。结构设计上完整还原了夹钳的运动逻辑，手柄扳动时通过连杆传动带动压臂完成下压与抬升动作，各铰接处预留合理的装配间隙，避免运动干涉，同时还原了夹钳锁紧状态下的结构限位，保证压紧状态的结构稳定性。该模型可用于工装夹具设计选型参考、工装方案三维布局演示、快速夹钳类产品的结构原理教学等场景，各零件可独立拆分编辑，方便后续根据实际使用需求做参数调整与二次设计。
