N530规格工业传动滚子链条结构设计

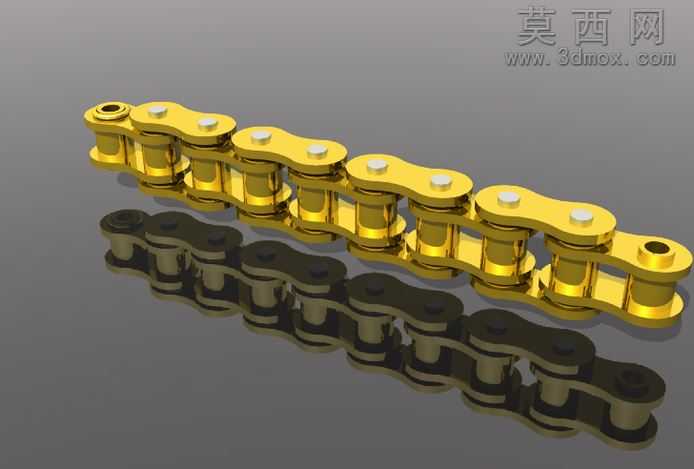

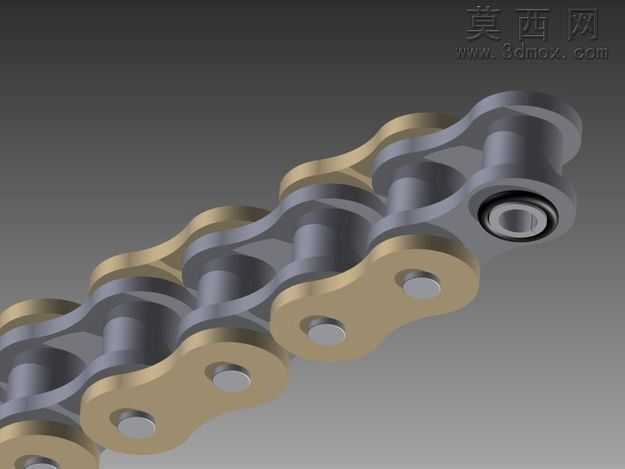

本作品为N530规格传动滚子链条的三维参数化建模成果，建模过程严格遵循ISO链条制图标准，完整还原了工业滚子链的装配结构与零件细节。建模阶段首先梳理链条的组成逻辑，将整体拆分为外链板、内链板、销轴、套筒、滚子五个核心独立零件，针对每个零件的尺寸参数进行精准标定：内、外链板采用8字形冲压轮廓设计，建模时通过草图绘制对称的腰形结构，对销轴孔位置添加同轴度约束，保证链板孔位的位置精度，同时对链板边缘添加符合冲压工艺的圆角特征，还原真实五金零件的工艺细节；销轴零件采用阶梯轴结构建模，两端预留铆接余量，与外链板孔设置过盈配合约束；套筒与内链板孔同样采用过盈配合，与销轴之间保留合理的间隙配合，模拟真实链条的转动自由度；滚子作为与链轮啮合的核心零件，建模时保证其外圆柱面的圆柱度精度，内孔与套筒外圆设置间隙配合，确保滚子可灵活绕套筒转动。装配阶段采用自底向上的装配逻辑，先完成单节内链节、外链节的子装配，验证单节零件的配合关系无干涉后，通过链条阵列的方式完成多节链节的循环装配，相邻链节通过销轴铰接，保证每一节链条都可绕销轴灵活转动，还原链条可弯折传动的核心特性。材质与渲染阶段，针对不同零件的真实材质进行区分设置：链板采用经过热处理的合金钢材质，赋予哑光金属质感，添加轻微的氧化做旧效果模拟工业使用质感；销轴、套筒、滚子采用高碳铬轴承钢材质，赋予更高的金属反光度，对滚子的啮合接触面添加细微的磨损纹理，提升模型的真实感；场景采用深灰色渐变背景，搭配柔和的侧上方打光，突出链条零件的轮廓层次与金属材质反光，清晰展现链节之间的铰接缝隙与装配关系。设计过程中重点校验了链条节距、滚子外径、内节内宽等核心啮合参数，确保模型可直接用于链轮啮合模拟、传动系统装配校验等场景，虽然本模型未附带变速传动动画，但完整的结构参数与装配约束可支持后续的运动仿真添加，可用于机械设计教学、传动系统方案展示、汽车及摩托车传动部件参考等场景，完整还原了标准滚子链的工业设计细节。
